Vor einigen Monaten hat AMD Informationen zu ihrer neuen Technologie für ihre Ryzen-CPUs. AMDs 3D-V-Cache-Technologie benötigt bis zu 64 Megabyte zusätzlichen L3-Cache und stapelt ihn auf Ryzen-CPUs.
AMD 3D-V-Cache-Stack-Chiplet-Design im Detail, Ryzen 9 5950X mit Boosted Game Cache

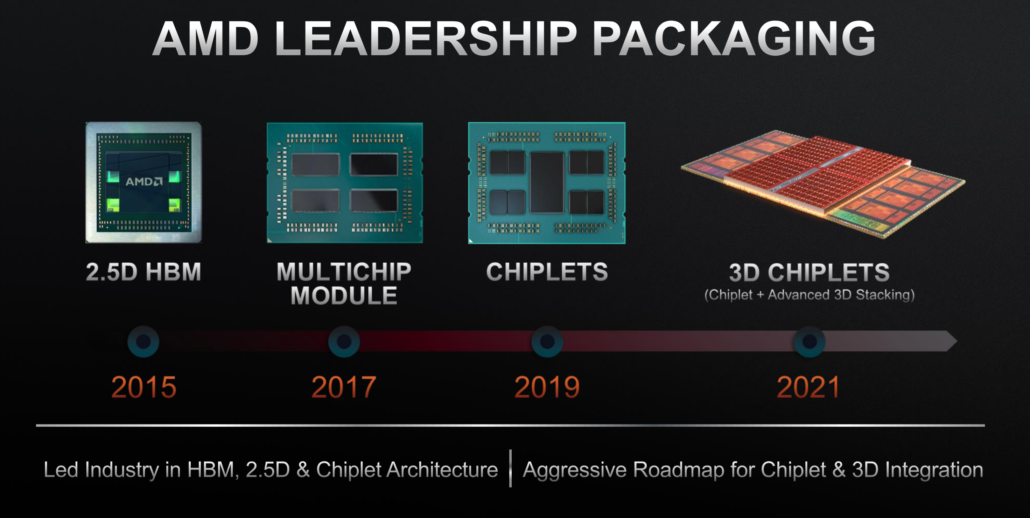

Daten für moderne AMD Zen 3-CPUs zeigen, dass durch ihr Design die Zugänglichkeit ermöglicht wird, den 3D-Cache von Anfang an zu stapeln. Dies beweist, dass AMD seit mehreren Jahren an dieser Technologie arbeitet.
Jetzt Yuzo Fukuzaki von der Website TechInsights bietet weitere Details zu diesem neuen Fortschritt im Cache-Speicher für AMD. Bei genauerer Betrachtung hat Fukuzaki beim Ryzen 9 5950X-Sample spezifische Anschlusspunkte gefunden. Es gab auch einen Hinweis auf zusätzlichen Platz auf dem Beispiel, der Zugänglichkeit für den 3D-V-Cache schafft, indem mehr Kupferverbindungspunkte bereitgestellt werden.
Der Stacking-Installationsprozess verwendet eine Technologie namens”Through-Silicon”Vias oder TSV, die das zweite anbringt Schicht des SRAM mit dem Chip durch Hybridbonden. Die Verwendung von Kupfer für den TSV anstelle des üblichen Lots ermöglicht eine thermische Effizienz und mehr Bandbreite. Dies ist anstelle der Verwendung von Lötzinn, um die beiden Chips miteinander zu verbinden.
Er bemerkt auch in seinem LinkedIn-Artikel zu diesem Thema

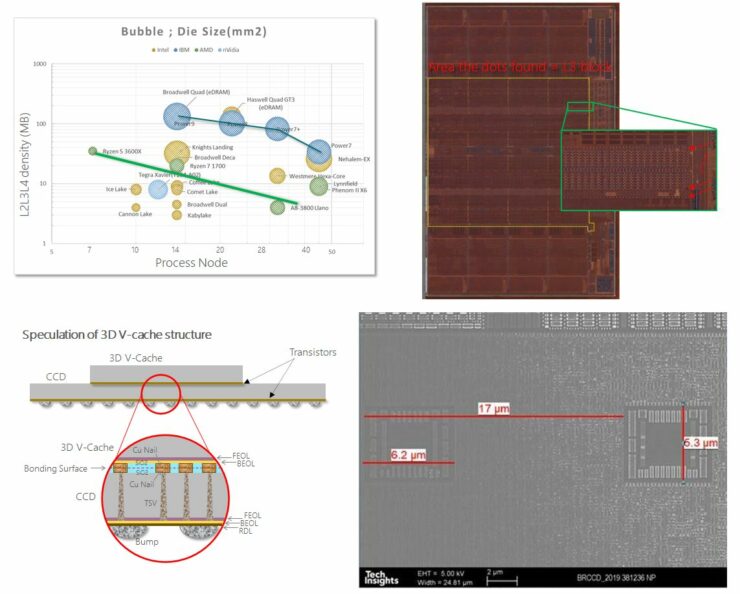

Um das #memory_wall-Problem zu lösen, Cache-Speicher-Design ist egal. Bitte nehmen Sie das Diagramm im angehängten Bild, Cache-Dichte-Trend über Prozessknoten. Im günstigsten Timing aus wirtschaftlichen Gründen kann die 3D-Speicherintegration auf Logic zu einer höheren Leistung beitragen. Siehe #IBM #Power-Chips haben viel Cache und einen starken Trend. Sie können dies aufgrund der High-End-Server-CPU tun. Mit der von AMD gestarteten #Chiplet-CPU-Integration können sie #KGD (Known Good Die) verwenden, um Bedenken hinsichtlich der geringen Ausbeute bei monolithischen großformatigen Die zu beseitigen. Diese Innovation wurde für 2022 in #IRDS (International Roadmap Devices and Systems) erwartet. Mehr Moore und AMD werden es tun.
Intel Xe-HPG DG2 GPU mit Leistung auf Augenhöhe mit einer NVIDIA GTX 1660 SUPER gesichtet
TechInsights ging tiefer in die Verbindung des 3D-V-Cache ein, damit sie funktionierten ihren Weg durch die Technologie in umgekehrter Richtung und haben die folgenden Ergebnisse mit dem Gefundenen geliefert, einschließlich der TSV-Informationen und des Platzes innerhalb der CPU für die neueren Verbindungen. Dies ist das Ergebnis:
TSV-Pitch ; 17μm KOZ-Größe; 6,2 x 5,3 µm TSV zählt grobe Schätzung; ungefähr 23 Tausend!! TSV-Prozessposition ; Zwischen M10-M11 (insgesamt 15 Metalle, beginnend mit M0)
Wir können nur spekulieren, was AMD mit seinen zukünftigen Strukturen, wie der Zen 4-Architektur, die veröffentlicht werden will, 3D-V-Cache verwenden wird in naher Zukunft. Diese neue Technologie verschafft AMD-Prozessoren einen vorteilhaften Sprung gegenüber der Intel-Technologie, da die L3-Cache-Größen immer wichtiger werden, da die Anzahl der CPU-Kerne jedes Jahr größer wird.
