Introducción
La lucha de 2022 está aquí en el espacio de CPU de gráficos integrados, Intel Alder Lake versus AMD Cezanne, rendimiento de gráficos integrados de AMD e Intel, dos CPU con gráficos integrados luchan para ver quién ofrece el mejor valor en juegos sin una tarjeta de video dedicada. Hemos tomado los mejores y más rápidos gráficos integrados de ambos campos para compararlos cara a cara para comparar el rendimiento de los juegos y el rendimiento informático.
De Intel, tenemos la CPU Intel Core i9-12900K con Intel UHD Graphics 770 iGPU GFX integrado. De AMD tenemos la APU AMD Ryzen 7 5700G con Gráficos AMD Radeon en forma de AMD Radeon RX Vega 8 integrado. ¿Qué tan bueno puede jugar sin una tarjeta de video dedicada en la CPU de escritorio de gráficos integrados más rápida y APU de escritorio en 2022? Eso es lo que descubriremos.
Intel UHD Graphics 770 vs AMD Radeon RX Vega 8 Especificaciones
Antes de sumergirnos específicamente en cada gráfico integrado, vamos a poner ambos en un tabla para mostrar las principales diferencias, lo mejor que podamos. Intel y AMD definen sus arquitecturas y configuraciones de manera diferente, por lo que lo que se considera un”Shader Core”o una”Unidad de ejecución”son todos diferentes, y las arquitecturas no se pueden comparar directamente, pero haremos todo lo posible para alinear lo que tenga sentido para la comparación. debajo. Esto le dará una idea general de lo que los separa a nivel de hardware.
Intel Core i9-12900K UHD Graphics 770
Las dos CPU que estamos probando hoy son niños nuevos en el bloque, ya que ambas eran lanzado recientemente. Repasemos primero el procesador de escritorio Intel Core de 12.ª generación con la CPU Intel Core i9-12900K. El 12900K tiene el nombre en código Alder Lake-S 881 con un SSPEC de SRL4H. Esta es una arquitectura de CPU híbrida en la plataforma socket V LGA1700 Intel lanzada a fines de octubre de 2021 basada en el proceso de fabricación Intel 7. El precio RCP de lanzamiento de 1000 USD es de 589 USD para esta CPU.
Excepcionalmente, esta CPU ofrece una nueva arquitectura de diseño, denominada arquitectura híbrida que une Performance Cores (P-core) y Efficiency Cores (E-core) juntos en un diseño combinado. Los núcleos P son compatibles con Intel Hyperthreading. Puede leer sobre la arquitectura en nuestra revisión inicial. El Intel Core i9-12900K está compuesto por 8 núcleos P y 8 núcleos E. Esto significa que tiene un total de 16″núcleos”y un total de 24 hilos. La frecuencia de Intel Turbo Boost Max 3.0 es de 5,2 GHz, la del P-Core Max Turbo es de 5,1 GHz y la del E-Core Max Turbo es de 3,9 GHz. La potencia base es de 125 W y Max Turbo Power es de 241 W.
Intel UHD Graphics 770
Hemos revisado esta CPU por su rendimiento de CPU, pero hoy es la primera vez que se centran únicamente en sus gráficos integrados (iG PU) rendimiento. La CPU utiliza Intel UHD Graphics 770 integrado. Intel UHD Graphics 770 se basa en la arquitectura Xe LP de Intel de la 12.ª generación llamada Gen12 para Alder Lake-S, anteriormente llamada 10ESF. Aunque el UHD 770 en Alder Lake en realidad va un poco más allá y se basa en la arquitectura de la Generación 12.2, en comparación con la arquitectura 12.1 en las CPU de Rocket Lake.
El LP en el nombre de la arquitectura significa bajo consumo y eso significa que esta es la variante de bajo consumo de la arquitectura Intel Xe GPU, 15 W TDP en 12900K. La arquitectura de GPU Intel Xe no debe confundirse con la próxima línea de GPU dedicada de Intel conocida como Alchemist, que es una bestia completamente nueva y diferente. La arquitectura de la GPU Intel Xe está relacionada con los gráficos Iris Xe de Intel en el espacio móvil.
Se agregaron algunas capacidades nuevas en la versión actual de la generación 12.2 Alder Lake de la arquitectura Intel Xe, como Sampler Feedback, Dual Queue Support, DirectX 12 View Instancing Tier2 y AV1 de 8 y 10 bits. decodificación de hardware de función fija de bits. También es compatible con el nivel 1 de sombreado de tasa variable. Intel UHD Graphics 770 es la variante de gama alta de las CPU de Alder Lake, hay versiones UHD 730 y UHD 710 disponibles, pero están en la arquitectura Rocket Lake Gen 12.1 anterior. Los modelos 12900K, 12700K y 12600K utilizan la arquitectura de la generación 12.2 más reciente, y el propio 12900K tiene la implementación de velocidad de reloj más rápida del UHD 770.
La Intel UHD Graphics 770 también se fabrica naturalmente con el proceso Intel 7. El UHD 770 está compuesto por 32 unidades de ejecución y 256 unidades de sombreado, como las define Intel. Tiene un reloj de impulso máximo en el rango de 1450-1550MHz, en el 12900K el impulso es de 1550MHz completo y este es el máximo al que aumentará. Tiene 8 ROP pero solo 16 unidades de mapeo de texturas, por lo que su tasa de relleno de textura es un poco baja y la tasa de relleno de píxeles es baja debido a la baja frecuencia. La arquitectura funciona con la tecnología AMD FidelityFX Super Resolution (FSR), aunque no está optimizada para ella, funciona, en diversos grados, ya que FSR no requiere soporte del proveedor.
Algo bueno que tiene es la inclusión del decodificador/codificador de hardware QuickSync versión 8 más reciente de Intel. Agrega decodificación de hardware VP9 de 12 bits y 4:4:4 de 12 bits y decodificación de hardware HEVC de 12 bits 4:2:0, 4:2:2 y 4:4:4. También es totalmente compatible con la decodificación AV1. El rendimiento de la codificación es realmente muy bueno, de hecho, líder en la industria. Desde el punto de vista del software, es compatible con DirectX 12.1 y Shader Model 6.6 y también utiliza OpenCL 3.0.
AMD Ryzen 7 5700G Radeon RX Vega 8

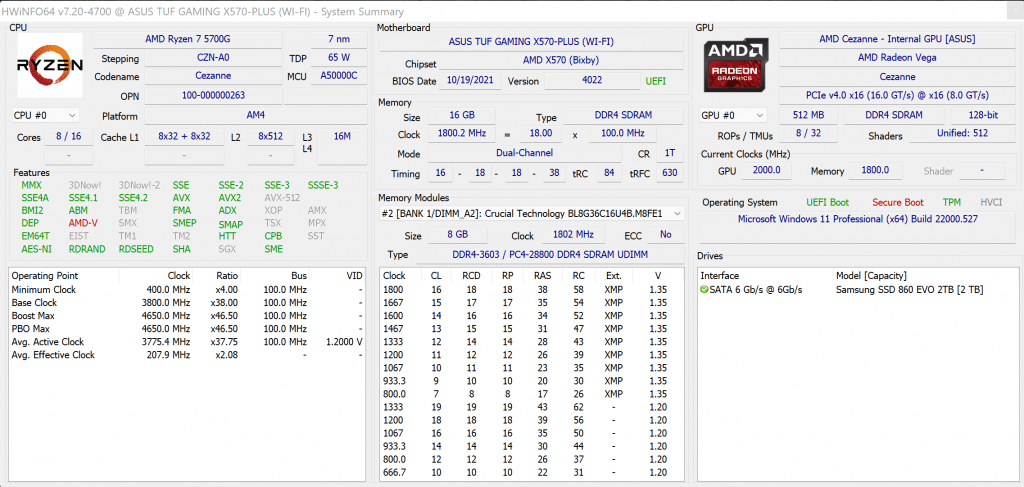

El próximo niño en el bloque es el nuevo AMD Ryzen 7 5700G APU, que también es un lanzamiento reciente. Al igual que el 12900K, tiene gráficos integrados que simplemente se llaman AMD Radeon Graphics. El AMD Ryzen 7 5700G es una CPU de diseño tradicional que utiliza la última arquitectura actual de AMD, Zen 3. El Ryzen 7 5700G tiene el nombre en código Cezanne en la plataforma AM4. Esta APU se anunció en la primavera de 2021 y AMD finalmente la puso a disposición del consumidor para que la comprara ese mismo año. La APU se basa en el nodo TSMC N7 y el MSRP en el lanzamiento fue de $359.
Al ser una CPU tradicional, AMD Ryzen 7 5700G es una CPU de 8 núcleos/16 subprocesos, similar a Ryzen 7 5800X. De hecho, tiene muchas cosas en común con el Ryzen 7 5800X, solo piénselo como un paso por debajo de un 5800X, pero con gráficos AMD Radeon integrados. El reloj turbo o boost máximo en esta CPU es de hasta 4,6 GHz. El TDP es de 65W.
La CPU en sí está hecha con la última arquitectura Zen 3, por lo que incluye todas las características de las CPU de la serie AMD Ryzen 5000 inherentes a ellas, incluidos los diseños CCD y CCX. Sin embargo, hay una gran diferencia, el Ryzen 7 5700G solo admite PCI-Express Gen 3.0, no 4.0. Esto no supondrá una diferencia para el rendimiento de los gráficos integrados o el rendimiento de la CPU.
AMD Radeon RX Vega 8 (variante de la serie 5000)
A bordo del AMD Ryzen 7 5700G se encuentra el AMD Radeon RX Vega 8 Radeon Vega Graphics. El AMD Ryzen 7 5700G, desafortunadamente, no usa la arquitectura RDNA más nueva o incluso RDNA2. En cambio, está utilizando la generación anterior a RDNA, que ahora es bastante antigua. Estamos hablando de la arquitectura Graphics Core Next (GCN), específicamente GCN 5th Generation o GCN 5.0. Radeon RX Vega 8 se basa en la generación Raven Ridge Vega, que lamentablemente se remonta a 2017.
Como sugiere el nombre, AMD Radeon RX Vega 8 está hecho de 8 unidades de cómputo que le otorgan 512 procesadores de transmisión o sombreador. núcleos Cuenta con 8 ROPs y 32 Unidades de Mapeo de Texturas. En el Ryzen 7 5700G, los gráficos Vega 8 tienen una velocidad de reloj alta de 2000 MHz (2 GHz). Esto nos da una buena tasa de relleno de píxeles y texturas, mucho mayor que Intel UHD Graphics 770. La arquitectura no es compatible con Ray Tracing y tampoco es compatible con Variable Rate Shading, mientras que Intel UHD Graphics 770 es compatible con Tier1 VRS.. Sin embargo, funciona bien con la tecnología AMD FidelityFX Super Resolution (FSR).
AMD Radeon RX Vega 8 utiliza Video Core Next (VCN) versión 2.2. Esto es en realidad un paso adelante de NAVI/RDNA1 que usaba VCN 2.0. Sin embargo, no está ni cerca de la última versión de VCN que con RDNA2 es VCN 3.0+. VCN 2.2 en Vega 8 no es compatible con la decodificación AVI1, por lo que Intel UHD Graphics 770 tiene una ventaja en ese departamento.

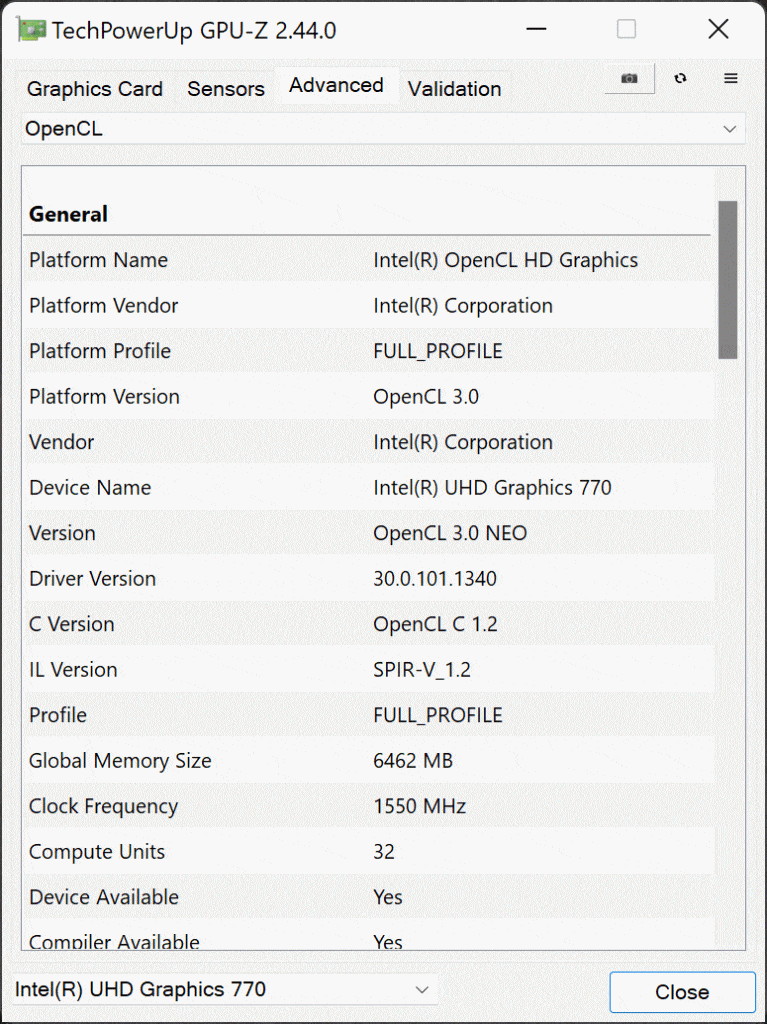

Desde la perspectiva del software, la Radeon RX Vega 8 es compatible con DirectX 12.1 y Shader Model 6.6. Curiosamente, solo es compatible con OpenCL 2.1 en este momento, incluso con los controladores más recientes instalados. OpenCL 2.1 es todo lo que teníamos disponible, por lo que Intel Graphics UHD 770 es compatible con OpenCL 3.0 en este momento, lo que verá en nuestras pruebas informáticas. una diferencia. Sin embargo, la versión Vulkan es más alta con Vega 8 que con UHD 770.
Ambas opciones de gráficos integrados utilizan de forma natural el tamaño de la memoria del sistema y el ancho de banda como fuente de memoria principal. Por lo tanto, cualquiera que sea el tamaño de RAM que haya instalado y la frecuencia a la que se ejecuta, es el ancho de banda disponible que estos núcleos de gráficos deben utilizar, todo depende del sistema.
Páginas: 1 2 3 4 5 6 7 8
