Revisión de la placa base MSI MEG X570S ACE MAX-The ACE In The Hole

INFORMACIÓN DEL PRODUCTO

Placa base MSI MEG X570S ACE

Agosto de 2021

Tipo Placa base

Precio $ 449,99 EE. UU.

Han pasado más de 2 años desde que se lanzó la plataforma X570 y, hasta ahora, ha admitido dos generaciones de CPU AMD Ryzen, Ryzen 3000 (Matisse) y Ryzen 5000 (Vermeer). Si bien es una plataforma muy capaz, se han introducido muchas características de E/S nuevas y los socios de la placa de AMD están ofreciendo una tercera actualización de la plataforma.

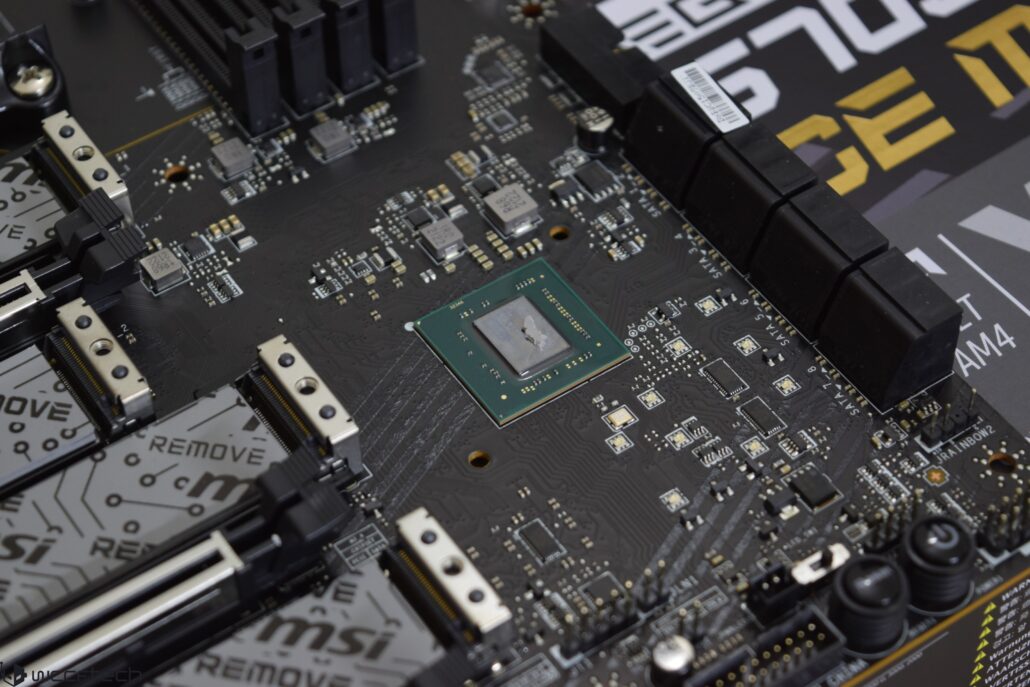

Promocionándola como la X570S (S para Silent), una de las principales características de las nuevas placas base es la falta de una solución de refrigeración activa en la X570 PCH. Varios usuarios habían solicitado a sus respectivas marcas favoritas que ofrecieran placas base sin ventilador y aquí están. Con nuevos diseños, características y una entrega de energía mejorada, las placas base X570S finalmente están disponibles y hoy echaremos un vistazo a la placa base insignia X570S de MSI, la MEG X570S ACE MAX, que tiene un precio de 449 dólares estadounidenses.

MSI ofrecerá sin cargo el kit de retención Intel Alder Lake LGA 1700 con enfriadores líquidos MPG CORELIQUID K y MAG CORELIQUID AIO

Chipset AMD X570 (S) para placas base para entusiastas y de gama alta: la primera plataforma principal Para admitir PCIe Gen 4 y muchas funciones

Como vimos con X470, había algunas características de los procesadores de la serie Ryzen 2000 que solo eran compatibles con las nuevas placas base como Precision Boost Overdrive y XFR 2.0.

No hay duda de que la familia de procesadores principales Ryzen basados ​​en Zen 2 y Zen 3 de AMD tiene algunas características nuevas sorprendentes, pero lo más destacado sería la compatibilidad con PCIe Gen4. La plataforma X570 es una solución totalmente PCIe Gen4, lo que significa que esta es la primera plataforma de consumo que ofrece soporte para el nuevo estándar PCIe.

En términos de detalles de IO, la CPU ofrecerá una vez más un total de 24 PCIe Gen 4 carriles, mientras que PCH proporcionará un total de 16 carriles PCIe Gen 4. Habrá un enlace directo que se dirigirá a la primera ranura PCI Express x16 y PCI Express x4 desde la CPU, mientras que el resto del IO será manejado por el X570 PCH que estará vinculado a la CPU a través de un enlace x4.

Características y especificaciones del chipset AMD AM4/TR4:

WccftechX570X399 RefreshX399X470X370B450B350A320X300A300 CrossfireX/SLITriple CFX/2-Way SLIQuad SLI/CFX
(Soporte Max 6 GPU) (Soporte Max 6 GPU) Triple CFX/2-Way SLITriple CFX/2-Way SLIN/AN/AN/AN/AN/A PCIe Gen 3/4 Lanes 30 +16 (con CPU Ryzen 7) 60 (Con CPU Threadripper)
4 carriles reservados para PCH60 (con CPU Threadripper)
4 carriles reservados para PCH16 (con CPU Ryzen 7) 16 (con CPU Ryzen 7)
8 (con Bristol Ridge) 16 (con CPU Ryzen 7) 16 (con CPU Ryzen 7)
8 (con Bristol Ridge) 16 (con CPU Ryzen 7)
8 (con Bristol Ridge) 16 (con CPU Ryzen 7)
8 (con Bristol Ridge) 16 ( con CPU Ryzen 7)
8 (con Bristol Ridge) PCIe Gen 2 Lanes N/A8 PCIe Lanes (reservado) 8 PCIe Lanes (reser ved) 8 (más x2 PCIe Gen3 cuando no hay x4 NVMe) 8 (más x2 PCIe Gen3 cuando no hay x4 NVMe) 6 (más x2 PCIe Gen3 cuando no hay x4 NVMe) 6 (más x2 PCIe Gen3 cuando no hay x4 NVMe) 4 (más x2 PCIe Gen3 cuando no hay x4 NVMe) 4 (más x2 PCIe Gen3 cuando no hay x4 NVMe) 4 (más x2 PCIe Gen3 cuando no hay x4 NVMe) USB 3.1/3,2 Gen28222222100 USB 3.1/3.2 Gen112 (PCH + CPU) 13 (PCH + CPU) 13 (PCH + CPU) 101 066 644 2,0 ​​N USB/A666666600 SATA 6Gb/SATA s8886644422 Express2222222211 DDR4 DIMMs4884444222 Overclocking
Boost SupportYesYesYesYesYesYesYesNoYesNo XFR2 EnhancedYesYesNoYesNoYesNoNoNoNo precisión OverdriveYesYesNoYesNoYesNoNoNoNo NVMeYesYesYesYesYesYesYesYesYesYes Formulario FactorATX, MATXATX, MATXATX, MATXATX, MITXATXATX, MATXATX, M-ATXM-ATX, Mini-ITXMini-ITXM-ATX, Mini-ITX

Zócalo AMD AM4-Ampliando la compatibilidad de Ryzen a 16 núcleos

Al igual que las placas base de las series AMD 300 y 400, las placas base de la serie 500 conservan el mismo zócalo AM4. Nada ha cambiado con el diseño o la disposición de los pines, lo que significa que todas las CPU y APU AM4 existentes serán compatibles con las nuevas placas base.

Tarjetas gráficas Intel ARC Alchemist para ver la participación de tres AIB de GPU líderes [Actualizado]

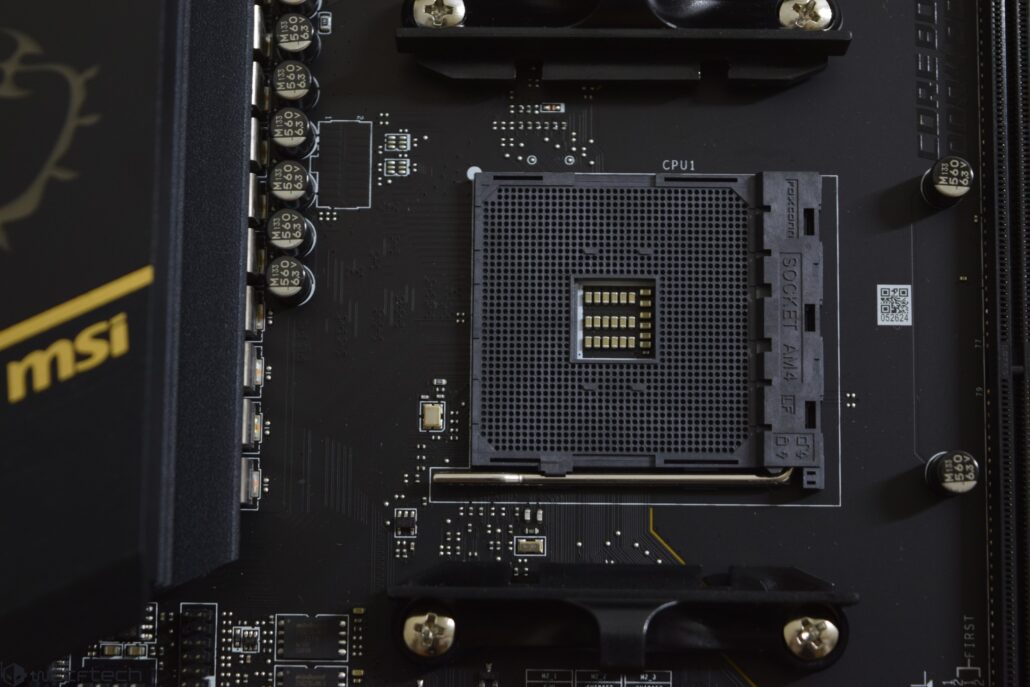

El zócalo AM4 tiene un total de 1331 puntos de contacto para interactuar con los procesadores Ryzen. Era necesario desarrollar un nuevo socket para los procesadores Ryzen, ya que este último viene con soporte para memoria DDR4 e interfaz PCIe Gen 4.0 directamente desde el chip Ryzen. El zócalo AM4 se incluye en las placas de la serie AMD 500 y ampliará el soporte a todos los futuros procesadores compatibles con AM4.

Compatibilidad del enfriador con el zócalo AM4

Dado que estamos buscando un procesador un poco más grande que mide 90 mm x 54 mm, los soportes de montaje del enfriador anteriores de AM3 + no serán compatibles con AM4. Esto requeriría nuevos corchetes. Los fabricantes de la industria de la refrigeración ahora ofrecen soportes de montaje adecuados para las CPU Ryzen. Los creadores de equipos de sobremesa que actualmente tienen un enfriador AM3 + más antiguo también pueden obtener el kit de montaje de forma gratuita.
