Il nuovo adattatore di alimentazione compatto con doppia porta USB-C da 35 W di Apple ha un design speciale che semplifica la sostituzione dei poli durante la produzione di massa, ha rivelato uno smontaggio dell’accessorio.
Introdotto per la prima volta durante la WWDC 2022, l’ultimo alimentatore di Apple è un’aggiunta unica alla gamma grazie all’inclusione di due porte USB-C. Uno smontaggio del dispositivo ha rivelato come Apple abbia progettato l’adattatore per consentire a due dispositivi di ricaricarsi dallo stesso piccolo caricabatterie.

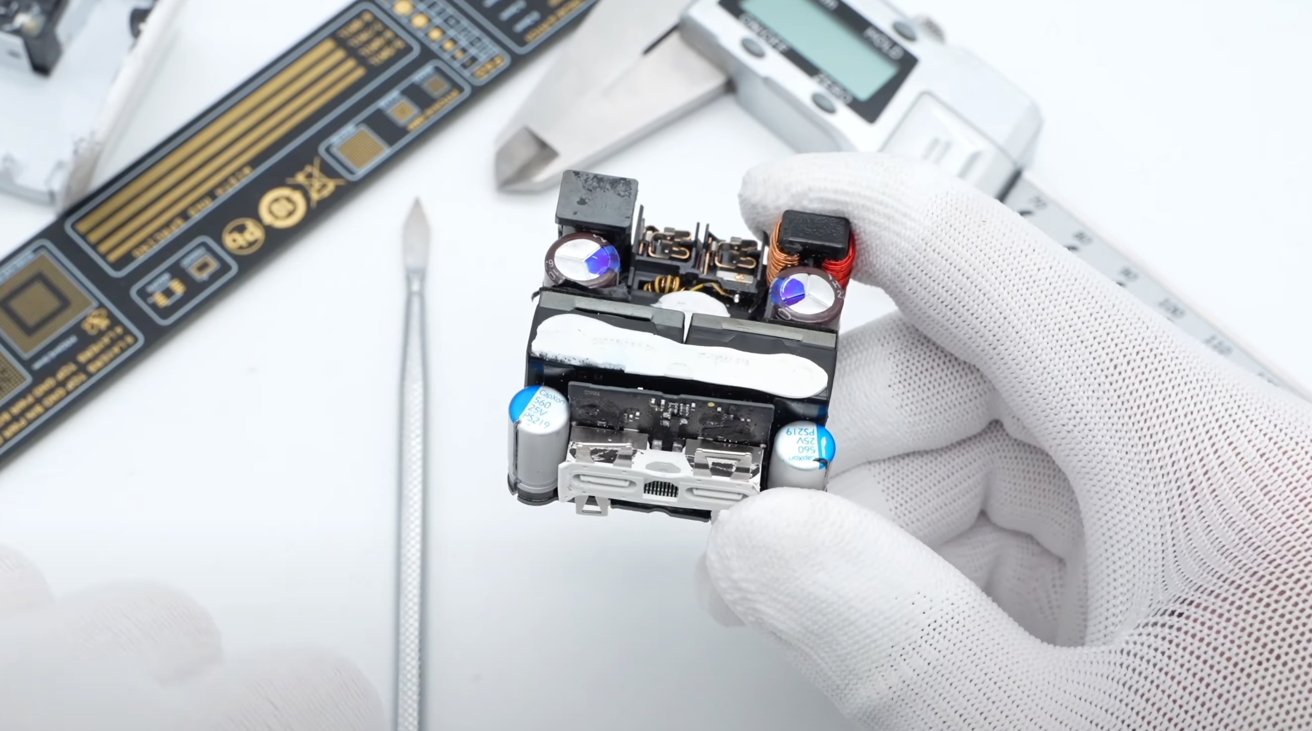

L’adattatore utilizza clip per fissare il modulo PCB, oltre a una sezione personalizzata nella parte superiore per tenerlo in posizione, rivela ChargerLab dopo averlo tagliato a metà. Anche un pad termico è nascosto, aiutando a raffreddare l’adattatore sotto carico.
All’interno, i componenti dell’adattatore sono in gran parte simmetrici nella loro collocazione, completi di circuiti di alimentazione switching identici per ciascuna porta. Se è collegato un dispositivo, entrambi i circuiti sono collegati in parallelo per fornire fino a 35 W, anche se la potenza può essere distribuita in modo non uniforme a seconda dei dispositivi ad esso collegati.
La presa di ingresso CA utilizza una coppia di piastre metalliche nel suo design, consentendo di sostituire i poli attaccati all’adattatore in modo rapido e semplice durante la produzione di massa. Le piastre sono saldate direttamente al PCB e fungono da collegamento ai poli.
Nella sua analisi, ChargerLab afferma che il design dell’adattatore a doppia porta è”completamente diverso dal tradizionale caricabatterie Apple”, sia esternamente che internamente.
Apple vende l’adattatore di alimentazione compatto con doppia porta USB-C da 35 W per $ 59.
