Intelの10nmSapphire Rapids Xeon CPUラインナップに関する最近のアップデートでも、次世代サーバーポートフォリオの発売スケジュール、パフォーマンス、効率について語るいくつかの新しい噂が飛び交っています。

Intelの次世代SapphireRapids-SP Xeon CPUラインナップの噂がAMDのEPYCに対するパフォーマンス、パワー、発売スケジュール、競争力について語る

ほとんどの場合最近の更新、Xeon&MemoryGroupのIntelのCVP兼GMであるLisaSpelmanは、次世代のSapphireRapidsラインナップが生産に向かうことを発表しました。 2022年第1四半期と2022年第2四半期のランプ。 CPUは2022年前半に正式に一般公開されますが、Intelはパートナーに初期のエンジニアリングサンプルを提供して、事前にワークロードを検証および最適化します。

Intelが特定のCPUでTSXを無効にする、SkylakeとCoffeeLakeが影響を受ける

Sapphire Rapidsの需要は、顧客がプラットフォームの利点について学ぶにつれて増え続けています。

Sapphire Rapidsの幅広い機能強化を考慮して、製品リリースの前に追加の検証時間を組み込んでいます。これにより、お客様とパートナーの展開プロセスが合理化されます。これに基づいて、Sapphire Rapidsは2022年の第1四半期に生産され、2022年の第2四半期にランプが開始されると予想しています。インテル経由

これに先立ち、IntelはHBMをSapphire Rapids Xeon CPUに統合して、将来のHPCおよびデータセンターワークロードの膨大なメモリ帯域幅要件に取り組むことも発表しました。 これについてはここで報告しました。次世代チップでHBMがどのように機能するかについての詳細をお読みください。この投稿では、 AdoredTV Videocardz 。

>

Intel Sapphire Rapids-SP Xeon CPUロードマップ-2022年の非HBM、2023年のHBM?

最初に、タイムラインとインテルの現在のロードマップについて話しましょう。 Intelは、Sapphire RapidsXeonラインナップの2021年の発売を社内で予測していたことを私たちは知っています。 2022年上半期の発売は、CPUのラインナップが少し押し戻されたことを意味します。当初は、Ice Lake-SPの数四半期後、2021年末までに発売される予定でしたが、それは実現しませんでした。 Ice Lake-SP自体は大幅に遅れており、IntelはCascadeLake-SPとCooperLake-SPを中間プラットフォームとして使用して、私たちが知ることができるすべてのギャップを埋める必要がありました。

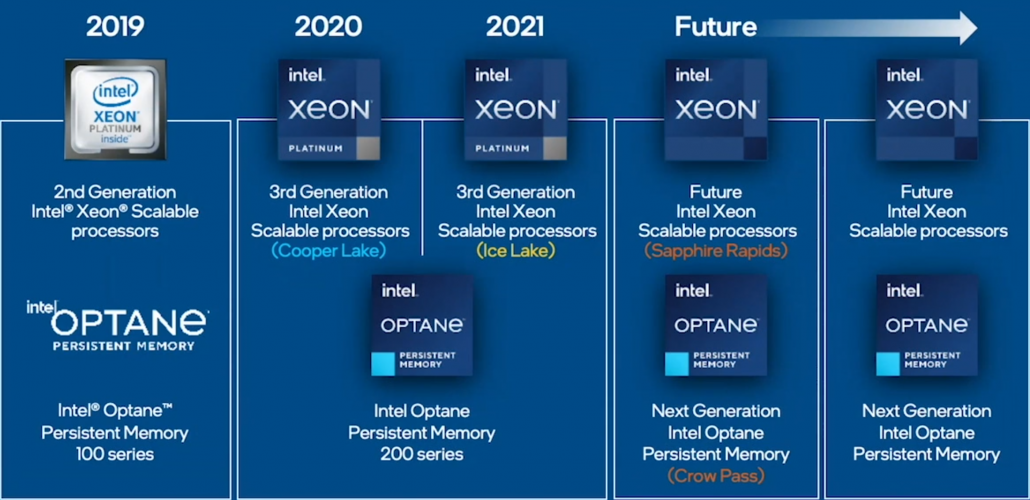

Intel Sapphire Rapids-SP&XeonCPU噂のロードマップ。 (出典:AdoredTV)

AdoredTVからの噂によると、最初のSapphire Rapids-SPは、最大56コアの非HBMパーツであり、最大8Sプラットフォームで構成できます。 HBM2パーツは、2023年にスリップする可能性があり、デュアルソケット構成に制限されます。これは、Intelが次世代のEmerald Rapids-SP Xeon CPUプラットフォームの発売を計画しているのとほぼ同じ時期です。これは、Sapphire Rapids-SPのわずかな更新であり、コア数がわずかに多く、クロックが速く、プロセスが最適化され、メモリが高速です。サポート。

IntelがXeonのSapphireRapidsサーバープロセッサに高帯域幅メモリのサポートを追加

ここでの問題は、Intelが最大56/64コアの10nm EnhancedSuperFinを使用することです。 AMDは、コア数が2倍の5nmプロセスノードをベースにした最初のZen 4CPUをリリースします。比較のために、ジェノバは96コアに準拠したAVX-512です。 AdoredTVは128コアを指摘していますが、この主張を裏付ける証拠はあまりありません。 96コアでさえSapphireRapids-SPより71%多いコアであり、パフォーマンスの噂から始めたわけでもありません。

Intel Sapphire Rapids-SP XeonCPUパフォーマンス-パフォーマンスリーダーシップvsミランしかしジェノバが主な脅威

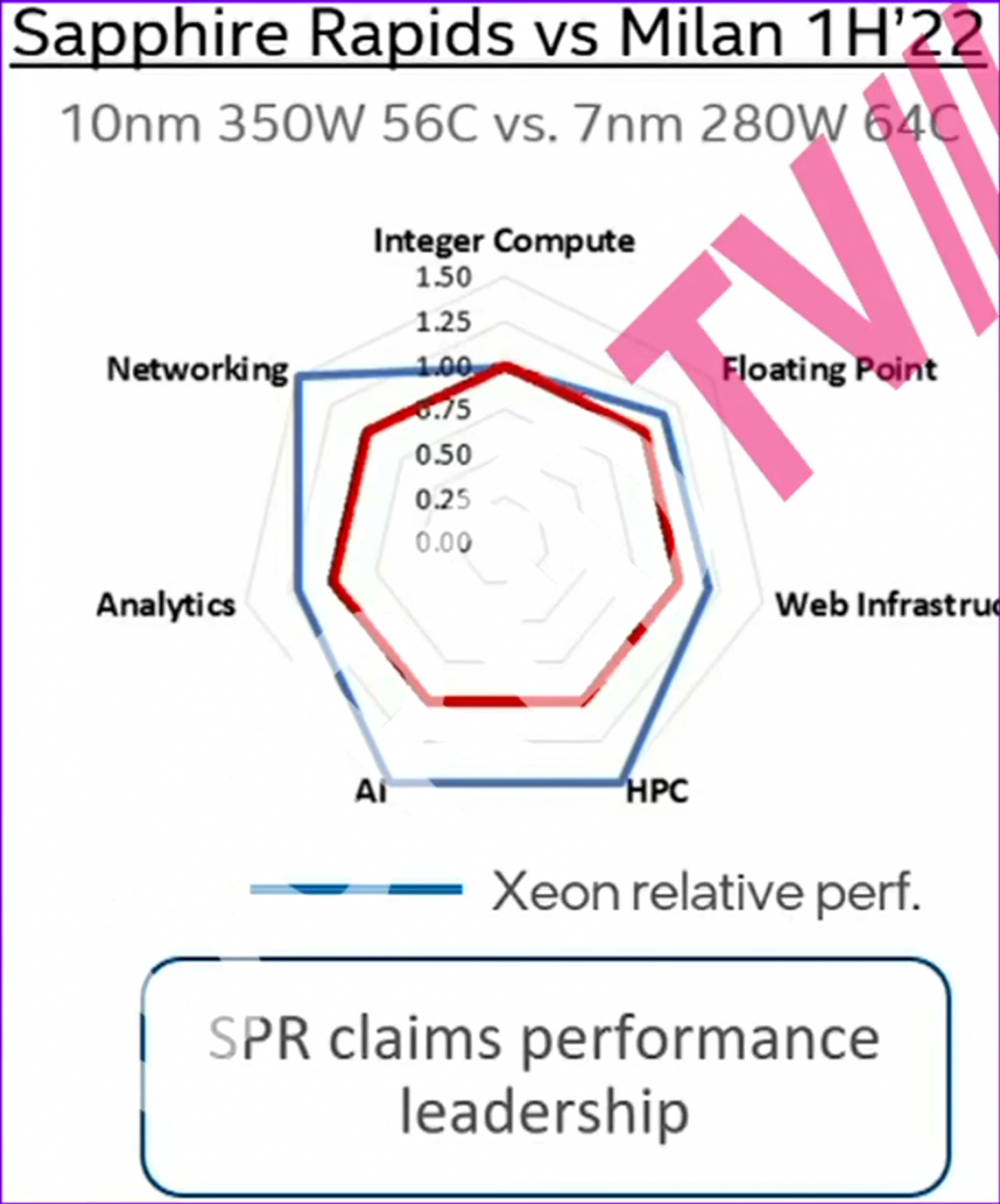

では、Intel Sapphire Rapids-SP56コアSKUと64コアAMDEPYC MilanSKUの最初の噂による比較からパフォーマンスの数値から始めましょう。グラフに示されているように、特にAI、ネットワーキング、およびHPCワークロードにおいて、Intelは短期間でパフォーマンスのリーダーシップを主張するようです。ラインナップには、浮動小数点(FPU)と整数のパフォーマンスのわずかな向上も見られますが、ここで言及する必要のある別のメトリックがあります。それが電力入力です。 10nm 56コアチップの定格TDPは、AMDの280Wに対して350Wです。これは25%多い電力ですが、その見返りとして、以下に示すワークロードで平均して約25〜30%の増加が見られます。

Intel Sapphire Rapids XeonCPUとAMDEPYC Milan&EPYCGenoaの比較。 (出典:AdoredTV)

ただし、ロードマップに記載されているように、Intelの主な競争相手は、市場に出るまでにジェノバになります。ここでは、同じ56コアの350Wパーツが、96コアと350WTDPを備えたAMDGenoaチップと比較されています。非HBMバリアントは、Intelの高度なAVXスイートのおかげで、AIおよびHPCワークロードで主導権を維持しますが、HBMバリアントは浮動小数点の違いを軽減しようとします。ただし、AMD EPYC Genoaは、他のほとんどすべてのカテゴリで大きなリードを示し、高度なチップレットベースの設計で驚異的なCPUマルチスレッドパフォーマンスを提供します。

Videocardzは、2つの26コアSKUと合計52コアで構成されるデュアルソケットプラットフォーム用の内部SPR03-LCノード仕様書を実際に入手することもできました。ノードには、3.84 TBのNVMメモリ、100Gb/sネットワークスイッチ、および512GBのDDR5-4800メモリが付属しています。仕様は2.70GHzのクロックが低いため、非常に初期のサンプルから派生しているように見えますが、Linpackのノード全体の電力入力は799Wと測定されています。

Intelの第4世代SapphireRapids XeonCPUについて私たちが知っていることはすべてここにあります

Sapphire Rapids-SPファミリーは、Ice Lake-SPファミリーに取って代わり、今年後半にAlderLakeコンシューマーファミリーで正式にデビューする10nmEnhancedSuperFinプロセスノードにすべて搭載されます。これまでのところ、IntelのSapphire Rapids-SPラインナップは、Golden Coveアーキテクチャを利用することが期待されており、10nm EnhancedSuperFinプロセスノードに基づいています。

Sapphire Rapidsのラインナップは、最大4800 MHzの速度の8チャネルDDR5メモリを利用し、EagleStreamプラットフォームでPCIeGen5.0をサポートします。 Eagle Streamプラットフォームは、LGA 4677ソケットも導入します。これは、それぞれCooperLake-SPおよびIceLake-SPプロセッサを収容するIntelの次期CedarIsland&WhitleyプラットフォームのLGA4189ソケットに置き換わるものです。 Intel Sapphire Rapids-SP Xeon CPUには、サーバーセグメントのブルーチームにとって大きなマイルストーンとなるCXL1.1相互接続も付属します。

Intel Sapphire Rapids-SP Xeon ServerCPU仕様。 (画像クレジット:Videocardz)

構成に入ると、上部は350WのTDPを備えた56コアを備え始めています。この構成で興味深いのは、低ビン分割バリアントとしてリストされていることです。これは、タイルまたはMCMデザインを使用することを意味します。 Sapphire Rapids-SP Xeon CPUは、4タイルのレイアウトで構成され、各タイルにはそれぞれ14コアが搭載されています。

AMDはCPUごとに提供されるコアとスレッドの数で依然として優位に立っており、Genoaチップは最大96コアをプッシュしますが、IntelXeonチップは計画しない場合は56コアで最大になりますより多くのタイルでSKUを作成します。 Intelは、一度に最大8個のCPUをサポートできる、より広く拡張可能なプラットフォームを備えているため、Genoaが2P(デュアルソケット)構成を超えない限り、Intelは8Sラックパッキングでラックあたりのコア数が最も多いでしょう。最大448コアと896スレッド。

Intel Saphhire Rapids CPUには、最大メモリ64 GB(各16 GB)のHBM2スタックが4つ含まれます。これらのスタックからの合計帯域幅は1TB/sになります。 AdoredTV 、HBM2、GDDR5は、フラット、キャッシング/2LM、ハイブリッドモードで連携できます。ダイのすぐ近くにメモリが存在することは、巨大なデータセットを必要とし、基本的にL4キャッシュとして機能する特定のワークロードに対して絶対的な驚異をもたらします。

AMDは、最近の ISC’21のTop500チャート。 Intelは、AMD EPYCの脅威に対抗するために、今後2、3年でゲームを強化する必要があります。

<!-民主主義->

どのサーバーラインナップがエンタープライズ市場に最適な機能セットを提供すると思いますか?

<!-democracy->

>

Intel Xeon SPファミリ:

Skylake-SP カスケードレイク-SP/AP サファイアラピッズ エメラルドラピッズ 花崗岩ラピッズ ダイヤモンドラピッズ プロセスノード プラットフォーム名 Intel Purley インテルイーグルストリーム インテルイーグルストリーム インテルマウンテンストリーム
インテルバーチストリーム インテルマウンテンストリーム
インテルバーチストリーム
はい いいえ いいえ はい 未定 未定(おそらくはい) 未定(おそらくはい) ソケット LGA 3647 最大コア数 最大28 最大28 最大28 最大40 最大56? 未定 未定 最大スレッド数 最大56 最大56 最大56 最大80 最大112? 未定 未定 最大L3キャッシュ 38.5 MB L3 メモリサポート DDR4-2666 6-チャネル DDR4-29336-チャネル 最大6チャネルDDR4-3200 最大8チャンネルDDR5-4800 未定 未定 PCIeGenサポート PCIe 3.0(48レーン) PCIe 3.0(48レーン) PCIe 4.0(64レーン) PCIe 5.0(80レーン) PCIe 5.0 140W-205W TBD 3D Xpoint Optane DIMM 該当なし アパッチパス バーロウパス バーロウパス クロウパス? ドナヒューパス? 競合 AMDEPYCナポリ14nm AMD次世代EPYC(ポストジェノア) 起動 2017
ファミリーブランディング Cooper Lake-SP Ice Lake-SP
14nm + 14nm ++ 14nm ++ 10nm + 10nm Enhanced SuperFin? 10nm Enhanced SuperFin? 7nm? sub-7nm?
Intel Purley Intel Cedar Island Intel Whitley
MCP(マルチチップパッケージ)SKU いいえ
LGA 3647 LGA 4189 LGA 4189 LGA 4677 LGA 4677 LGA 4677 未定
TBD
TBD
38.5 MB L3 38.5 MB L3 60 MB L3 TBD TBD TBD TBD
最大8チャンネルDDR4-3200 最大8チャンネルDDR5-5200?
PCIe 3.0(48レーン) PCIe 6.0? PCIe 6.0?
TDP範囲 165W-205W 150W-250W 105-270W 350Wまで? TBD TBD
クロウパス ドナヒューパス?
AMD EPYC Rome 7nm AMD EPYC Rome 7nm AMD EPYCミラノ7nm + AMD EPYCジェノア〜5nm AMD次世代EPYC(ポストジェノア) AMD次世代EPYC(ポストジェノア)
2018 2020 2021 2021-2022? 2022? 2023? 2024?
