Samsung Foundry ditetapkan untuk memperkenalkan proses pembuatan cip 3nm dan 4nm yang dipertingkat di Simposium VLSI 2023 pada bulan Jun. Acara itu akan berlangsung dari 11-16 Jun 2023, di Kyoto, Jepun. Semasa acara industri cip, pembuat cip Korea Selatan akan memperincikan proses 3nm generasi kedua dan 4nm generasi keempatnya.
Kedua-dua proses baharu adalah penting untuk Samsung Foundry kerana ia akan membantunya mendapatkan lebih ramai pelanggan. Proses 4nm syarikat yang digunakan untuk mengarang cipset Exynos 2200 dan Snapdragon 8 Gen 1 telah banyak dikritik kerana ia tidak secekap proses 4nm TSMC yang digunakan untuk membuat Apple A16, Snapdragon 8 Gen 2, Dimensity 9000, dan Nvidia. GPU siri RTX 4000.
Cip yang dibuat menggunakan proses SF3 (3nm GAP) dan SF4X (4nm EUV) Samsung Foundry untuk membawa prestasi, kecekapan yang lebih baik
Proses pembuatan cip SF3 Samsung Foundry akan menggunakan Teknologi GAP 3nm. Ia merupakan versi yang dipertingkatkan bagi proses SF3E yang digunakan untuk membuat cip pada separuh kedua 2022. Proses baharu ini bergantung pada transistor GAA (Gate All Around) yang dipertingkatkan oleh Samsung, yang syarikat itu panggil MBCFET (Multi-Bridge-Channel Field-Transistor Kesan). Nod ini menjanjikan pengoptimuman lanjut, tetapi syarikat itu tidak membuat perbandingan langsung dengan proses 3nm generasi pertamanya.

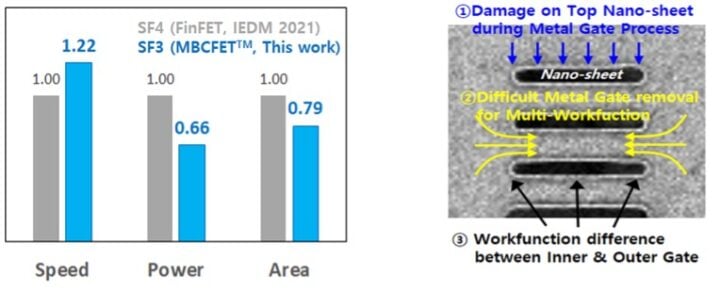

Berbanding dengan SF4 (4nm EUV LPP), SF3 dikatakan 22% lebih pantas pada kuasa yang sama atau 34% lebih cekap kuasa pada kelajuan jam dan kiraan transistor yang sama. Ia juga dikatakan menawarkan 21% lebih kecil dalam kawasan logik. Selama bertahun-tahun, salah satu kelebihan utama proses GAA dikatakan sebagai lebar saluran nanosheet yang berbeza-beza dalam jenis sel yang sama, dan Samsung Foundry mengatakan bahawa proses SF3nya menyokongnya. Ini mungkin bermakna SF3E (proses 3nm generasi pertama) tidak menyokongnya sepenuhnya.
Proses 3nm generasi kedua Samsung boleh digunakan untuk Exynos 2500 dan Snapdragon 8 Gen 4
Biasanya, Proses pembuatan cip generasi pertama Samsung tidak digunakan secara meluas, manakala generasi terkemudian digunakan oleh pelbagai firma cip. Mengikut rekod prestasi Samsung Foundry, teknologi fabrikasi cip 3nm generasi kedua boleh digunakan oleh sekurang-kurangnya satu pelanggan cip utama. Beberapa khabar angin mendakwa bahawa Exynos 2500 dan Snapdragon 8 Gen 4 boleh menggunakan proses SF3.
Proses 4nm generasi keempat firma Korea Selatan itu, yang direka untuk digunakan untuk aplikasi pengkomputeran berprestasi tinggi seperti CPU pelayan dan GPU, menawarkan peningkatan prestasi 10% dan kecekapan kuasa yang dipertingkatkan 23% berbanding dengan SF4 (generasi kedua 4nm). Proses baharu ini akan bersaing dengan nod N4P (generasi kedua 4nm) dan N4X (generasi ketiga 4nm) TSMC, yang masing-masing akan tersedia pada 2024 dan 2025.
Menurut AnandTech, SF4X Samsung Foundry ialah nod pertama daripada syarikat dalam beberapa tahun kebelakangan ini yang dibina dengan mengambil kira pengkomputeran berprestasi tinggi, yang mungkin bermakna ia menjangkakan permintaan yang baik untuknya daripada pelanggannya.
