GCode (nazywany również RS-274) to jeden z najbardziej rozpowszechnionych języków programowania do komputerowego sterowania numerycznego (CNC), drukowania 3D , Frezarki, Maszyny laserowe itp., które są używane w projektowaniu i produkcji wspomaganej komputerowo (CAD/CAM). Plik GCode zawiera określone informacje związane z procesem projektowania i drukowania, które te maszyny mogą zrozumieć. GCode zapewnia sterowanie numeryczne oparte na jednostkach metrycznych takiego sprzętu wspomnianego powyżej, a oferowana przez niego dokładna kontrola z łatwością zapewnia precyzję wymaganą do wytwarzania wielu materiałów w oparciu o dodatki i redukcje.
W tym artykule przyjrzymy się 3 stronom internetowym, które umożliwią Ci konwersję obrazów do plików GCode. Konwertery online, które wymieniliśmy poniżej, obsługują różne typy formatów plików, takie jak JPG, PNG, SVG i inne, co zapewnia użytkownikom dużą elastyczność konwersji obrazów do formatu GCode. Kroki konwersji plików zostały również wymienione dla Twojej pomocy. Możesz przejrzeć wszystkie konwertery i zobaczyć, który z nich spełnia Twoje wymagania.

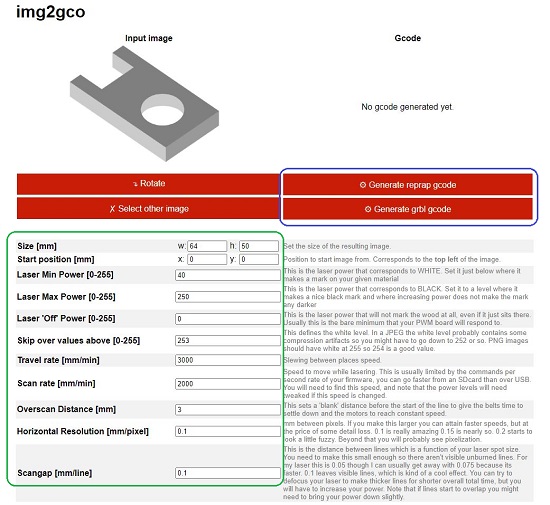

1. IMG2GCO
To bardzo proste narzędzie online do konwersji obrazów na pliki GCode. Oferuje obsługę prawie wszystkich typów plików graficznych, takich jak JPG, PNG, SVG, BMP, WebP, TIFF i innych.
Po prostu kliknij „Wybierz plik”, wybierz plik obrazu z komputera lokalnego i kliknij „Prześlij”. Zostaniesz automatycznie przekierowany do strony konwertera GCode, gdzie będziesz mógł zobaczyć przesłany obraz. Możesz teraz modyfikować/wprowadzać wartości dla maszyn laserowych, takie jak moc min./maks., a także inne ustawienia, takie jak szybkość podróży, szybkość skanowania, rozdzielczość pozioma, rozmiar, pozycja początkowa i inne. Możesz także kliknąć przycisk „Obróć” w prawym górnym rogu, aby obrócić obraz.
Po sprawdzeniu wszystkich podanych wartości kliknij „Generuj kod reprap” lub „Generuj kod grbl” w miarę potrzeby. GRBL jest niezwykle popularny i jest powszechnie używany w płytach kontrolerów opartych na Arduino maszyn CNC. Reprap to kompletne oprogramowanie układowe do sterowania ruchem, które jest używane głównie do sterowania drukarkami 3D, a także laserowymi maszynami do grawerowania i cięcia.
Po kliknięciu dowolnego odpowiedniego przycisku plik GCode zostanie wygenerowany dla Ty i szacowany czas obróbki zostaną również wyświetlone na ekranie. Następnie możesz kliknąć „Pobierz GCode”, aby zapisać plik na komputerze lokalnym.
Kliknij tutaj, aby przejść do IMG2GCO.
2. GCode Studio
Przejdźmy teraz do następnej witryny, aby pomóc Ci przekonwertować obrazy na pliki GCode. Musisz utworzyć bezpłatne konto na tej stronie i zalogować się, aby rozpocząć proces konwersji.
GCode Studio pomaga również zarządzać maszynami CAM, takimi jak frezarki/routery CNC, wycinarki i grawerki laserowe i inne. Po zalogowaniu kliknij Maszyny | Nowa maszyna, nadaj jej nazwę, wybierz typ maszyny, skonfiguruj wartość Maks. posuw i Maks. moc oraz zapisz ją. Następnie kliknij „Projekty | Nowy projekt, zdefiniuj nazwę projektu, wybierz z rozwijanej listy maszynę, której chcesz użyć i zapisz projekt. Będziesz mógł wybrać typ projektu, taki jak Dither, Halftone, String portrait itp. w zależności od typu maszyny.
Nastąpi teraz przejście do pulpitu nawigacyjnego projektu, gdzie możesz kliknąć „ Wybierz Plik i prześlij plik obrazu, taki jak JPG, GIF, PNG itp. z komputera lokalnego. Po przesłaniu pliku możesz skonfigurować ustawienia związane z maszyną, takie jak średnica, kołki, % mocy lasera i więcej dla maszyn laserowych lub Rozmiar przedmiotu obrabianego (X/Y), głębokość frezowania, precyzja itp. dla maszyn CNC. Po zakończeniu konfigurowania wszystkich ustawień kliknij „Generuj G-kod” i poczekaj kilka sekund, aż przetwarzanie zostanie zakończone, a GCode zostanie wyświetlony na ekranie. Możesz ręcznie skopiować/wkleić zawartość do edytora tekstu, aby utworzyć plik GCode i użyć go.
Kliknij tutaj, aby przejść do studia GCode.
3. CostyCNC
To ostatni z naszej listy konwerterów obrazu na GCode. CostyCNC umożliwia konwersję plików graficznych do GCode, a także wysyłanie ich do maszyn CNC poprzez podłączenie do ich portów.
Po prostu przejdź do strony internetowej, korzystając z łącza podanego poniżej i kliknij „Wybierz file”, aby przesłać plik obrazu w formacie BMP, JPG, PNG lub SVG. Wybierz DPI z rozwijanej listy, a GCode zostanie natychmiast wyświetlony na stronie internetowej. Kliknij przycisk „Zapisz GCode”, aby pobrać plik.nc na komputer lokalny, którego możesz następnie używać z maszyną.
Aby przejść do CostyCNC, kliknij tutaj.
Komentarze końcowe:
Powinieneś spędzić trochę czasu z każdym z powyższych konwerterów GCode i przeanalizuj je, aby zobaczyć, który z nich najlepiej odpowiada Twoim wymaganiom. Mój głos zostanie oddany na studio GCode, ponieważ oferuje ono największą elastyczność i możliwości w zakresie konwersji i zarządzania maszynami. Daj nam znać, co myślisz.
