Разъем Intel LGA 1700 и LGA 1800, разработанный для процессоров Intel следующего поколения, включая грядущее семейство настольных ПК Alder Lake, просочился через Лаборатория Игоря . Этот сокет будет питать как минимум два поколения ЦП и может быть расширен для поддержки следующего поколения.
Проектирование сокетов Intel LGA 1700 и LGA 1800 и их чертежи просочились, будут поддерживать процессоры Alder Lake и процессоры будущего поколения
Крышка разъема Intel LGA 1700 и LGA 1800 просочился на прошлой неделе , который показал нам одну интересную деталь: на крышке были ярлыки для сокетов LGA 1700 и LGA 1800. Разъем LGA 1700 будет поддерживать как минимум два поколения, Alder Lake и Raptor Lake. Но мы пока не знаем, для чего предназначен LGA 1800. Он может быть специфическим для платформы Xeon-W или может быть разработан для самых первых 7-нм процессоров, которые появятся в 2023 году с Meteor Lake, хотя это чистое предположение.

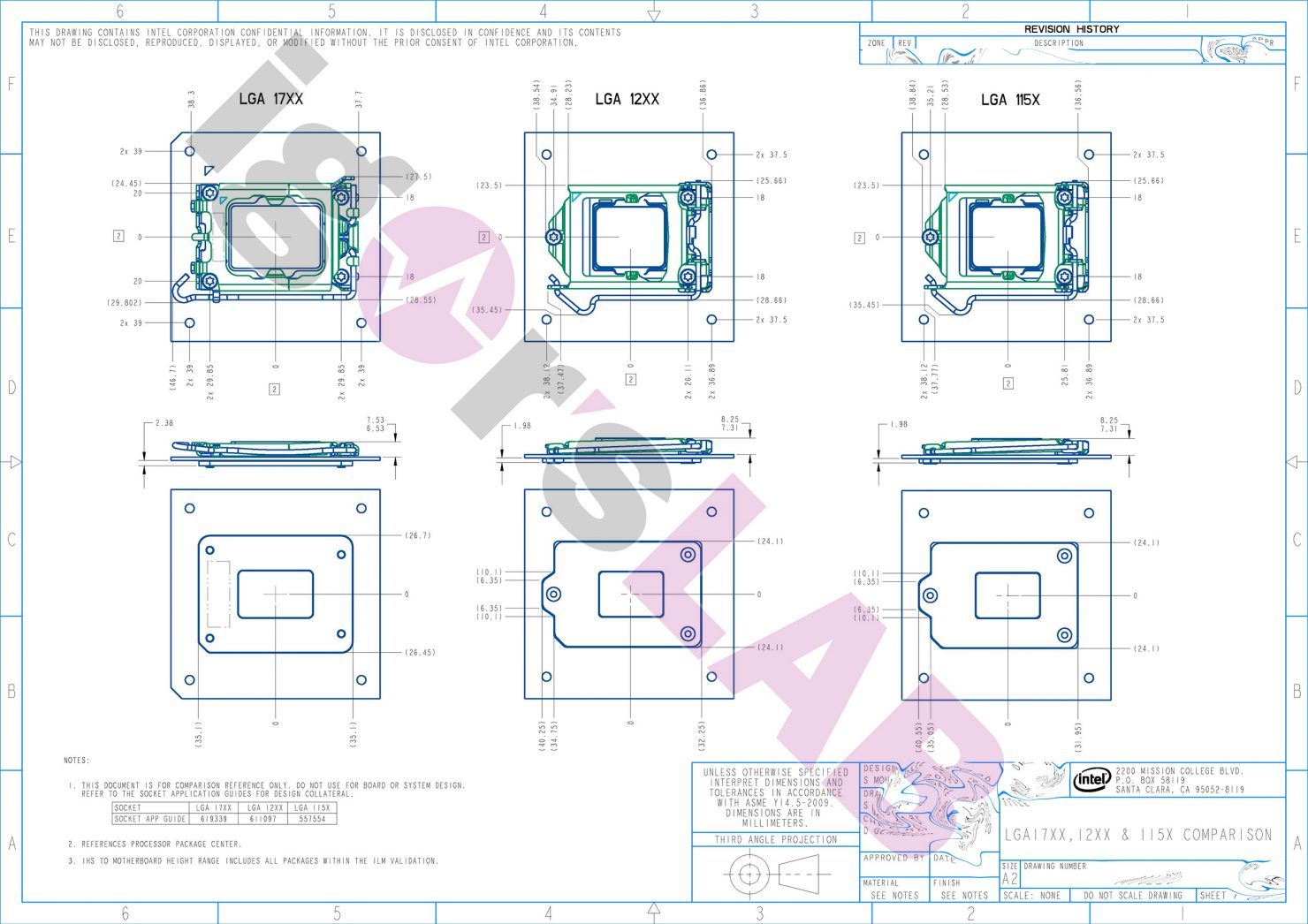

Схема разъемов Intel LGA 1700/LGA 1800 (Изображение предоставлено: лаборатория Игоря)
Что касается деталей сокетов, Intel использует асимметричный дизайн, который подразумевает, что процессоры Alder Lake больше не имеют квадратной формы. Настольные процессоры Alder Lake будут поставляться в корпусе 37,5×45,0 мм и будут поддерживаться сокетом V0, который мы знаем как LGA 1700. Новый сокет также меняет монтажные позиции на сетку 78×78 мм, а не сетку 75×75 мм. Высота по оси Z также изменилась до 6,529 мм по сравнению с 7,31 мм на предыдущих разъемах LGA 12 **/115 *.
Это приведет к двум большим изменениям: во-первых, кулеры ЦП должны быть правильно установлены над ЦП, что необходимо согласовать с поставщиком перед установкой, а во-вторых, необходимо отгрузить новые и обновленные монтажные кронштейны. от производителей кулеров для поддержки Intel Alder Lake и LGA 1700. Мы видели MSI уже делает это со своей новой линейкой жидкостных охладителей MAG AIO, поэтому мы можем ожидать, что другие производители сделают то же самое.

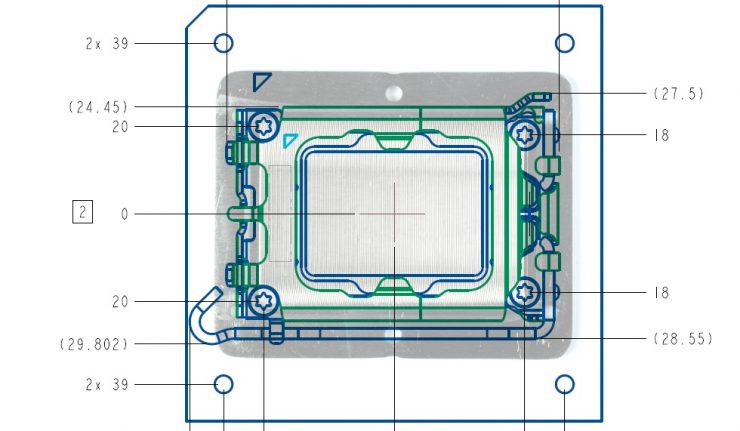

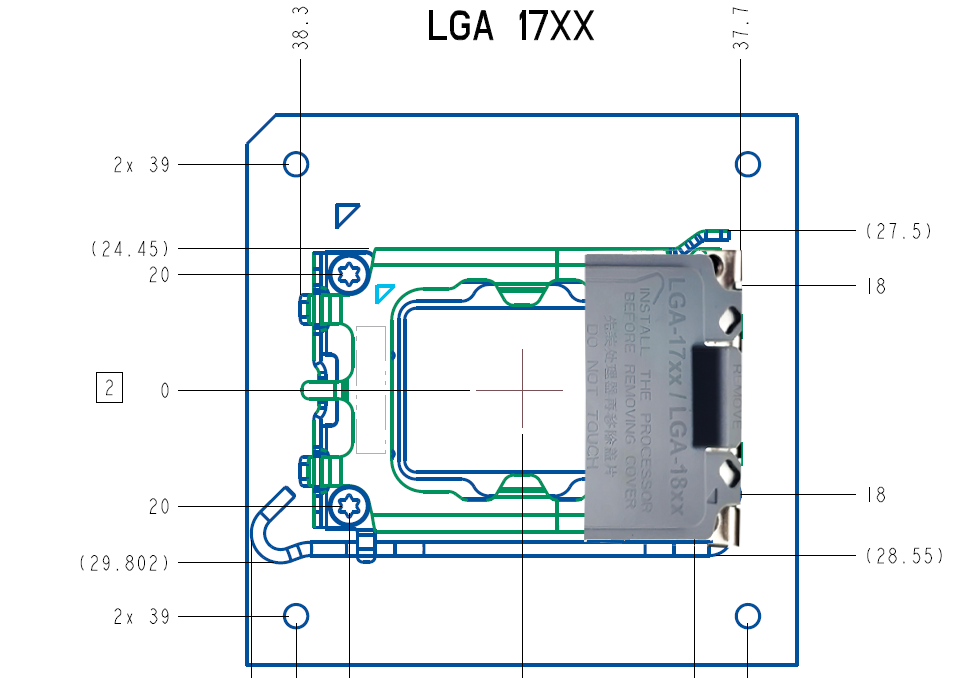

Разъем Intel LGA 1700/LGA 1800 (Изображение предоставлено: лаборатория Игоря)
Сведения о разъеме Intel LGA 1700/LGA 1800’V0′(источники: Videocardz )
| Технические характеристики | |
|---|---|
| Сведения о разъеме Intel LGA1700 | |
| Высота от IHS до МБ (Z-стек, подтвержденный диапазон): | 6,529–7,532 мм |
| Схема отверстий для термического раствора: | 78 x 78 мм |
| Высота посадочной плоскости гнезда: | 2,7 мм |
| Максимальная высота центра тяжести теплового раствора по данным IHS: | 25,4 мм |
| Статический минимум общего сжатия: | 534N (120 фунтов-силы), в начале жизни 356 N (80 фунтов-силы) |
| Максимальный срок службы: | 1068 Н (240 фунтов-силы) |
| Загрузка сокета: | 80–240 фунтов |
| Максимальное динамическое сжатие: | 489,5 Н (110 фунтов-силы) |
| Максимальная масса теплового раствора: | 950 г |
| Важное примечание: | Для тепловых решений LGA17xx-18xx введена зона Keep In. Предусмотрено два тома. Асимметричный том обеспечивает максимальное доступное пространство для дизайна. Симметричный объем позволяет вращать рисунки на доске. Тепловой раствор под нагрузкой должен умещаться в объеме |
Что интересно, процессоры Alder Lake используют асимметричный дизайн, и, хотя мы не знаем, как матрицы будут расположены под IHS, мы знаем из AMD Threadripper. что процессоры с таким дизайном требуют полного охвата IHS, и это, возможно, самая сложная часть, когда дело доходит до охлаждения совершенно новых процессоров Alder Lake. Пока мы знаем, что Alder Lake будет монолитным, но гибридным процессором, поэтому еще неизвестно, как будет обрабатываться охлаждение для этих чипов 12-го поколения.
Контакты разъема Intel LGA 1700/LGA 1800 (Изображение предоставлено: лаборатория Игоря)
Что касается расположения контактов, сокет Intel LGA 1700 будет использовать аналогичную L-образную конструкцию с двумя контактными площадками, как у существующего разъема LGA 1200, но только в гораздо более широком отсеке, поскольку в нем должно быть 500 больше булавок. Процессоры Intel Alder Lake для настольных ПК , как ожидается, будут выпущены в 4 квартале 2021 года и станут первая массовая потребительская платформа, использующая технологии PCIe5.0 и DDR5 вместе с новым подходом к гибридной архитектуре, который Microsoft оптимизировала для своего Операционная система Windows 11 .
