รายละเอียดซ็อกเก็ต Intel Alder Lake LGA1700
Igor Wallosek จาก Igor’sLAB เปิดเผยรายละเอียดเพิ่มเติมเกี่ยวกับซ็อกเก็ต LGA1700 ทรงสี่เหลี่ยมแบบใหม่ที่จะเปิดตัวพร้อมกับซีรีย์ 12th Gen Core “Alder Lake-S” ที่กำลังจะวางจำหน่ายในปลายปีนี้

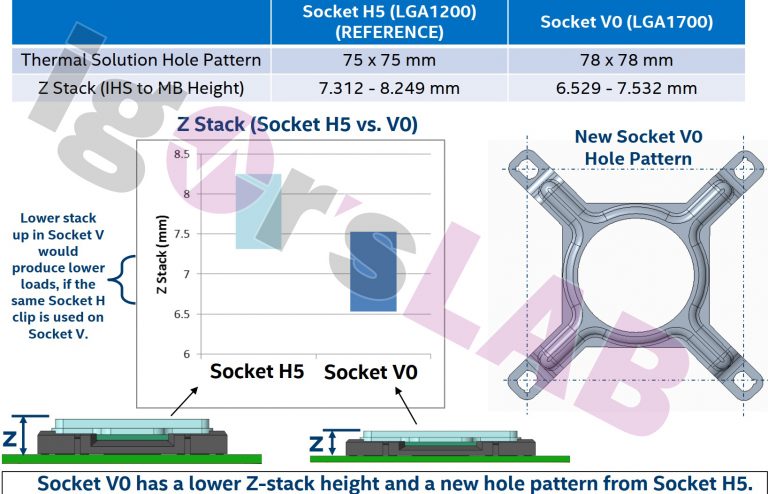

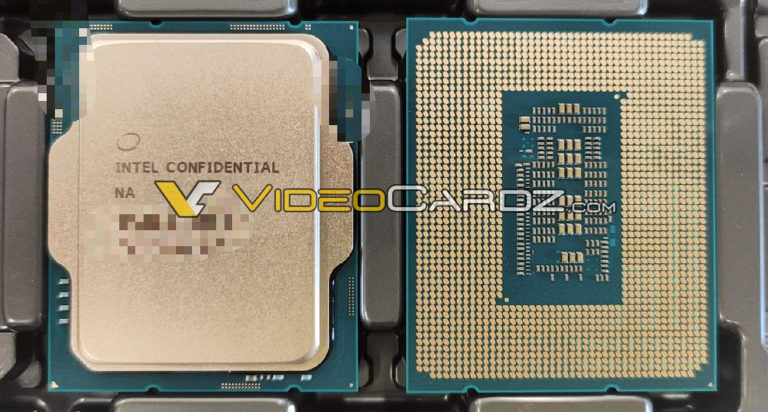

ก่อนอื่น การรั่วไหลของ Igor ได้รับการยืนยันในที่สุด รูปร่างของ CPU ที่ติดตั้งอยู่ในซ็อกเก็ต จนถึงตอนนี้ รูปทรงสี่เหลี่ยมผืนผ้ายังพบเห็นได้เฉพาะในภาพถ่ายช่วงแรกๆ ของตัวอย่างทางวิศวกรรมที่เรารั่วไหลไปเมื่อปีที่แล้ว ไดอะแกรมที่รั่วไหลใหม่ยังแสดงการออกแบบนี้ด้วย ที่สำคัญกว่านั้น Igor เปิดเผยขนาดที่แน่นอนของซ็อกเก็ต รวมถึงรูปแบบรูระบายความร้อนแบบใหม่ ในขณะที่ Igor ได้แชร์สไลด์ที่มี Socket V0 แล้ว คราวนี้เขาได้เพิ่มตารางที่มีขนาดรูซ็อกเก็ต ดูเหมือนว่า Intel กำลังจะเลิกใช้ รูปแบบรู 75×75 มม. เป็น 78×78 ซึ่งจะทำให้ตัวระบายความร้อนบางตัวเข้ากันไม่ได้ โดยเฉพาะอย่างยิ่งเนื่องจากความร้อนในตัวของ Alder Lake ตอนนี้สามารถติดตั้ง spreader ให้ต่ำลงเล็กน้อย (6.5 มม. เทียบกับ 7.3 มม.)

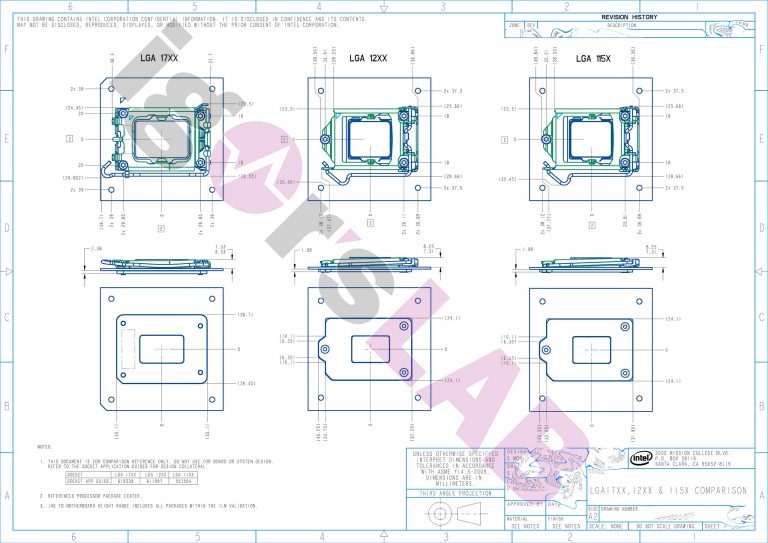

ซ็อกเก็ต Intel LGA1700 สำหรับซีพียู Alder Lake ที่มา: Igor’sLAB
นอกจากนี้ Igor ยังได้เปิดเผยข้อกำหนดที่สำคัญของตัวทำความเย็นแบบแนะนำใหม่ ซึ่งรวมถึงแรงปอนด์ต่ำสุด ค่าที่แนะนำ และค่าแรงสูงสุด ตารางนี้ (แชร์เป็นสำเนาทั้งหมด) ยังกล่าวถึงตัวระบายความร้อน LGA-18XX ลึกลับที่ เรารายงานเมื่อสุดสัปดาห์ที่ผ่านมา
| ข้อมูลจำเพาะ > | |||
|---|---|---|---|
| รายละเอียดซ็อกเก็ต Intel LGA1700 | |||
| ความสูง IHS ถึง MB (Z-Stack ช่วงที่ตรวจสอบแล้ว): | 6.529 – 7,532 มม. | ||
| รูปแบบรูระบายความร้อน: | 78 x 78 มม. | ||
| ซ็อกเก็ตที่นั่งระนาบสูง: | 2.7 มม. | ||
| จุดศูนย์รวมความร้อนสูงสุดของแรงโน้มถ่วงจาก IHS: | 25.4 มม. | ||
| สแตติกรวมการบีบอัดต่ำสุด: | 534N (120 lbf ) จุดเริ่มต้นของชีวิต 356 N (80 lbf) | ||
| จุดสิ้นสุดของ อายุการใช้งานสูงสุด: | 1068 N (240 lbf) | ||
| กำลังโหลดซ็อกเก็ต: | 80-240 lbf | ||
| ไดนามิกอัดสูงสุด: | 489.5 N (110 lbf) | 489.5 N (110 lbf) | td> |
| มวลสารละลายความร้อนสูงสุด: | 950 gm | ||
| หมายเหตุสำคัญ: | แนะนำ Keep In Zone สำหรับโซลูชันระบายความร้อน LGA17xx-18xx มีไดรฟ์ข้อมูลสองชุด ไดรฟ์ข้อมูลแบบอสมมาตรให้พื้นที่การออกแบบสูงสุดที่พร้อมใช้งาน ปริมาตรสมมาตร มีไว้สำหรับการออกแบบที่หมุนได้บนกระดาน โซลูชันระบายความร้อนภายใต้โหลดควรพอดีกับปริมาตร |
||
รายละเอียดซ็อกเก็ต Intel LGA1700 ที่มา: Igor’sLAB

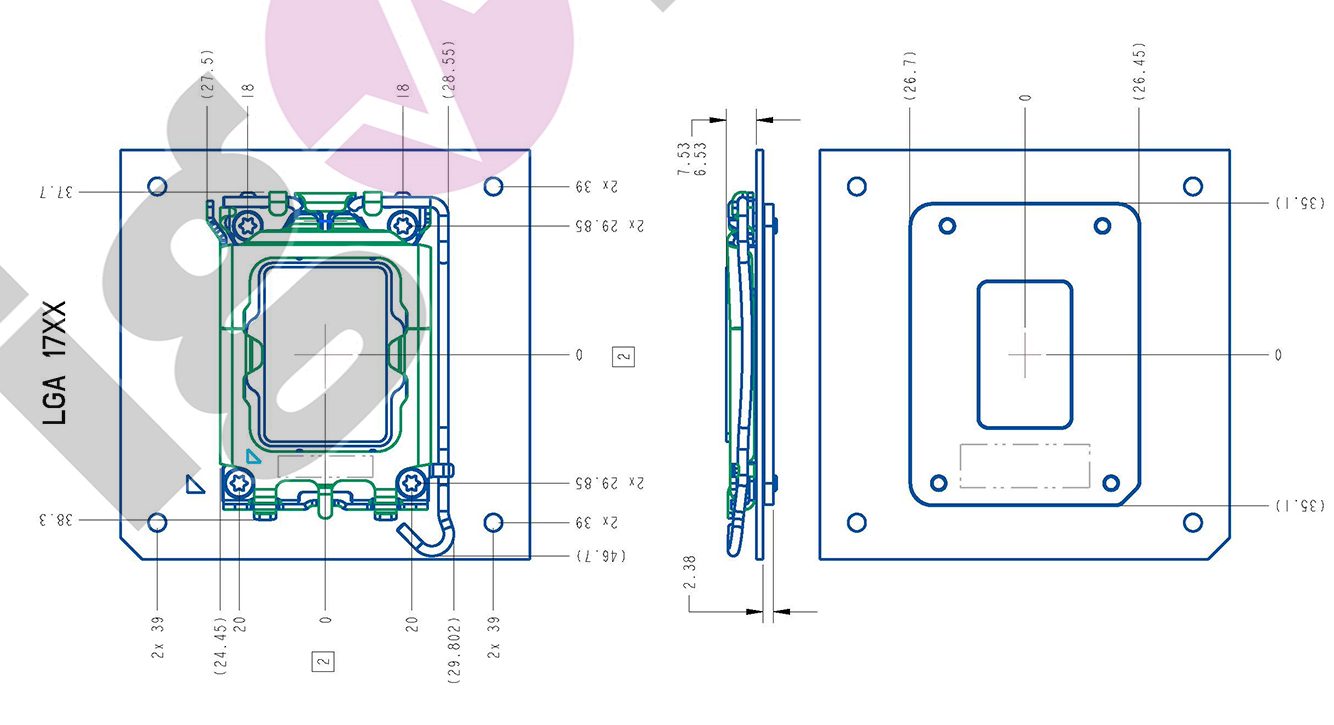

การแสดงผลซ็อกเก็ต LGA1700 ที่มีการติดตั้ง CPU ไว้ล่วงหน้าเพื่อยืนยันรูปร่างสี่เหลี่ยมของ Gen Core รุ่นที่ 12 ใหม่:
ซ็อกเก็ต Intel LGA1700 ที่มา: Igor’sLAB

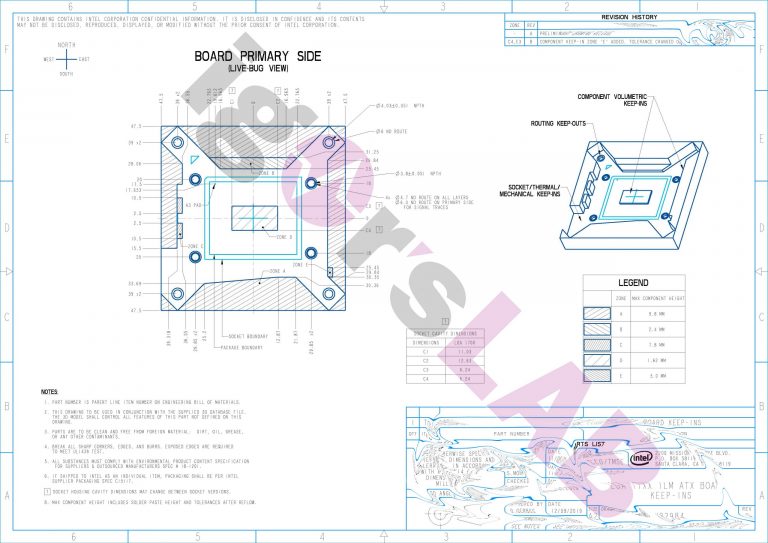

ไดอะแกรมบางอันยังแสดงคำแนะนำ เค้าโครงมาเธอร์บอร์ด ATX พร้อมพื้นที่เว้นที่จำเป็น นี่เป็นสิ่งสำคัญสำหรับผู้ผลิตระบบทำความเย็นเช่นกัน เนื่องจากพวกเขาต้องการให้แน่ใจว่าตัวทำความเย็นของพวกเขาจะไม่สัมผัสกับส่วนประกอบอื่นใด
Intel LGA1700 socket, Source: Igor’sLAB

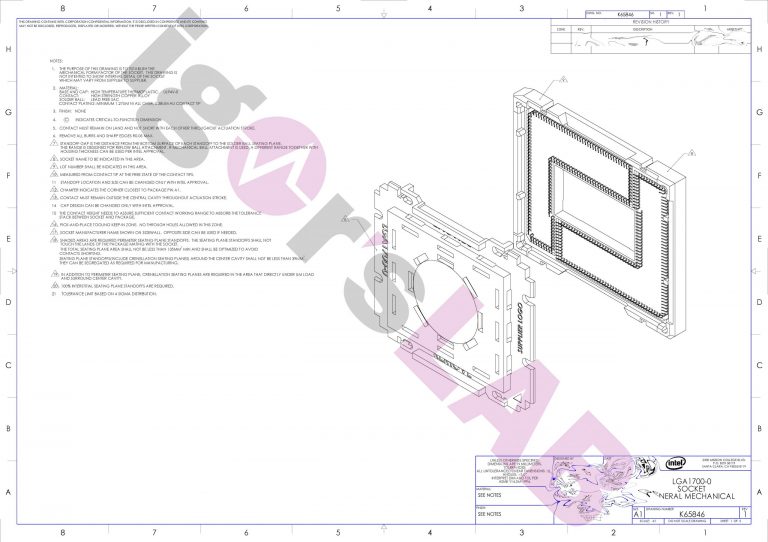

มีการแชร์การเรนเดอร์ 3 มิติของซ็อกเก็ตเองด้วย แผนภาพนี้แสดงให้เห็นว่าพินจะอยู่ในตำแหน่งบนซ็อกเก็ตอย่างไร ดูเหมือนว่าซ็อกเก็ตจะถูกแบ่งออกเป็นสองส่วนพินรูปตัว L ตรงกับเลย์เอาต์ของแพดบนตัวอย่างทางวิศวกรรม โดยแนบรูปภาพไว้ด้านบน
Intel LGA1700 socket, ที่มา: Igor’sLAB

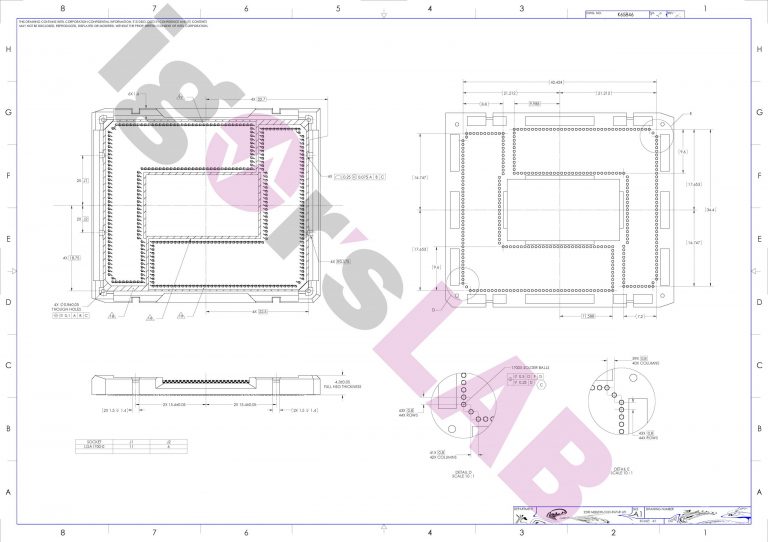

ซ็อกเก็ต Intel LGA1700 ที่มา: Igor’sLAB
ซีรีส์ Intel Alder Lake-S จะเปิดตัวในอีกไม่กี่เดือนข้างหน้า Intel ไม่ได้เปิดเผยวันเปิดตัวอย่างเป็นทางการ แต่ดูเหมือนว่าข่าวลืออาจจะมาถึงในไตรมาสที่สี่ เห็นได้ชัดว่า ณ จุดนี้ เราควรคาดหวังว่าจะได้เห็นประสิทธิภาพของซีรีย์ Gen Core ที่ 12 รั่วไหลออกมาทุกเมื่อในตอนนี้ จากสิ่งที่เราเรียนรู้ เราได้แจกจ่ายตัวอย่างคุณสมบัติและขณะนี้ได้รับการทดสอบอย่างกว้างขวางบนเมนบอร์ดซีรีส์ 600 รุ่นใหม่แล้ว
