ในโพสต์นี้ เราจะพูดถึงวิธีออกแบบ Speaker Enclosures บน Windows 11/10 PC โครงตู้ลำโพงเป็นกล่องหรือตู้สำหรับติดตั้งตัวขับลำโพงและฮาร์ดแวร์อื่นๆ เป็นองค์ประกอบสำคัญในระบบโฮมเธียเตอร์และลำโพงที่จัดการการสั่นจากตัวขับเสียง ทีนี้ ถ้าคุณต้องการออกแบบและคำนวณพารามิเตอร์ต่างๆ สำหรับตู้ลำโพงของคุณ ต้องทำอย่างไร? ในบทความนี้เราจะพูดถึงเรื่องนั้นกัน
ในการออกแบบและคำนวณโครงลำโพง เราจะใช้บริการเว็บและซอฟต์แวร์ฟรีสำหรับ Windows 11.10 มีบริการฟรีบางอย่างที่ช่วยให้คุณออกแบบและวิเคราะห์โครงลำโพงได้ คุณสามารถป้อนข้อกำหนดเฉพาะของอินพุตและเครื่องมือเหล่านี้จะช่วยให้คุณดูการออกแบบและการคำนวณของตู้ลำโพงได้ กราฟเหล่านี้แสดงกราฟต่างๆ เช่น ฟังก์ชันถ่ายโอน, SPL, อิมพีแดนซ์, การเคลื่อนที่ของกรวย ฯลฯ ที่คุณวิเคราะห์ได้ก่อนสร้างกล่องครอบลำโพง
ประเภทการออกแบบที่พบบ่อยที่สุด 2 ประเภทสำหรับกล่องหุ้มลำโพงมีอะไรบ้าง คุณลักษณะเหล่านี้คืออะไร
ตู้ลำโพงสองประเภทที่พบบ่อยที่สุด ได้แก่ ปิดผนึก และ ย้าย กล่องหุ้มที่ปิดสนิทเป็นกล่องกันลมและความดันอากาศจะคงที่ในลำโพงในขณะที่คนขับเคลื่อนไปมา ในตู้แบบมีพอร์ตมีรูที่ด้านหน้าเพื่อปรับแรงดันภายในและภายนอกลำโพงให้เท่ากัน หากต้องการออกแบบตู้ลำโพงทั้งสองประเภทนี้และประเภทอื่น ๆ คุณสามารถใช้บริการที่ระบุไว้ในโพสต์นี้ ให้เราตรวจดูว่าเครื่องมือเหล่านี้คืออะไร
วิธีออกแบบ Speaker Enclosure ใน Windows 11/10
นี่คือเครื่องมือออนไลน์และ ฟรีแวร์ที่คุณสามารถใช้ออกแบบกล่องลำโพงและกล่องหุ้มใน Windows 11/10:
- speakerboxlite.com
- ช่องย่อย pro
- diyaudioandvideo.com
- WinISD
- Boxnotes
ให้เราพูดถึงเครื่องมือด้านบนโดยละเอียดตอนนี้เลย!
1] speakerboxlite.com

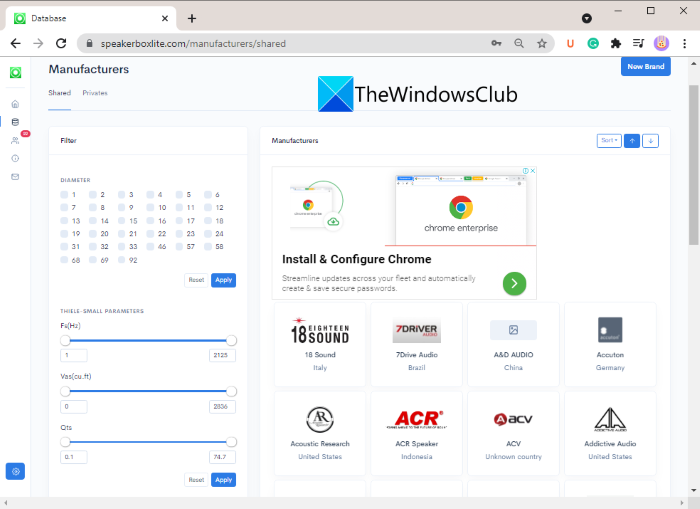

speakerboxlite.com เป็นเว็บเฉพาะ บริการออกแบบกล่องลำโพงและตู้บน Windows 11/10 เป็นบริการที่ยอดเยี่ยมในการออกแบบกล่องและกล่องลำโพง คุณยังสามารถเรียกดูฐานข้อมูลไดรเวอร์บนเว็บไซต์นี้และเลือกแบรนด์จากกว่า 300 แบรนด์ และใช้การออกแบบลำโพงที่มีตราสินค้าเพื่อปรับแต่งการออกแบบลำโพงของคุณ
ต่อไปนี้คือขั้นตอนหลักในการสร้าง กล่องลำโพงโดยใช้เครื่องมือออนไลน์ฟรีนี้:
- เปิดเว็บเบราว์เซอร์และไปที่เว็บไซต์
- แตะที่ปุ่มกล่องออกแบบ
- ตั้งค่าตัวเลือกลำโพง ประเภทตู้ พารามิเตอร์ของกล่อง ฯลฯ
- Con กำหนดพารามิเตอร์พอร์ต
- ป้อนความเร็วของเสียงและความหนาแน่นของอากาศ
- กดปุ่มวาดเพื่อสร้างกล่องหรือกล่องลำโพง
- วิเคราะห์ชิ้นส่วนลำโพงและ กราฟต่างๆ
ให้เราพูดถึงขั้นตอนข้างต้นโดยละเอียดตอนนี้เลย!
ขั้นแรก เปิดเว็บเบราว์เซอร์ของคุณแล้วไปที่เว็บไซต์ speakerboxlite.com จากนั้นคลิกที่ปุ่ม กล่องออกแบบ จากหน้าจอหลัก
ตอนนี้ คุณสามารถไปที่แท็บ ลำโพง และเลือก รุ่นลำโพง , โมเดลการคำนวณ, พารามิเตอร์ของลำโพง, จำนวนลำโพง, และ การกำหนดค่าลำโพง.
จากนั้น ย้ายไปที่แท็บ สิ่งที่แนบมา และกำหนดประเภทกล่องหุ้ม พารามิเตอร์ของกล่อง และการสร้างไดรฟ์ข้อมูล นอกจากนี้ จากแท็บ กล่อง คุณสามารถป้อนและตั้งค่าและตัวเลือกต่างๆ เช่น การแทนที่ เส้นผ่านศูนย์กลางของช่องเจาะ ความลึกในการติดตั้ง รูปร่างกล่อง ความหนาของวัสดุ ปริมาณวัสดุ และอื่นๆ นอกจากนี้ คุณยังป้อนคุณสมบัติด้านสิ่งแวดล้อมได้ เช่น ความเร็วของเสียงและความหนาแน่นของอากาศ
ขณะนี้คุณสามารถกดปุ่ม วาด เพื่อแสดงภาพการออกแบบ 3 มิติ ภาพวาด 2 มิติ และอื่นๆ กราฟ
ช่วยให้คุณ เห็นภาพส่วนต่างๆ ของลำโพง รวมถึงวิเคราะห์กราฟ เช่น Transfer Function, SPL, Maximum Power, Cone Displacement, Impedance และกราฟอื่นๆ
คุณยังสามารถค้นหาตัวเลือก ลิงก์ โดยใช้ซึ่งคุณสามารถสร้างลิงก์โปรเจ็กต์ลำโพงและดูการคำนวณทั้งหมดได้ ที่เกี่ยวข้องกับลำโพงที่ออกแบบมา
หากต้องการใช้บริการเว็บนี้ ไปที่ speakerboxlite.com เพื่อออกแบบตู้หรือกล่องลำโพง
อ่าน: วิธีการเปลี่ยนการตั้งค่า Surface Omnisonic Speaker
2] subbox.pro
คุณยังสามารถลองใช้ subbox.pro ซึ่งเป็นบริการออนไลน์ฟรี เป็นเว็บไซต์ที่เรียบง่ายและดีซึ่งคุณสามารถออกแบบกล่องลำโพงได้ เพียงป้อนพารามิเตอร์ของกล่อง ซับวูฟเฟอร์ และพอร์ต แล้วคุณจะสามารถดูการออกแบบลำโพงในแผน 2D และ 3D ได้ นอกจากนี้ คุณยังสามารถตรวจสอบการคำนวณของผู้พูดแบบต่างๆ ได้ ต่อไปนี้เป็นขั้นตอนในการใช้เครื่องมือออกแบบผู้พูดออนไลน์นี้:
- เปิดเว็บเบราว์เซอร์
- เปิดเว็บไซต์นี้
- พิมพ์ช่องที่จำเป็นและ พารามิเตอร์อื่นๆ
- คลิกที่ปุ่มคำนวณ
- ดูและวิเคราะห์การออกแบบและการคำนวณของลำโพง
ขั้นแรก เปิดเว็บเบราว์เซอร์แล้วเปิด เว็บไซต์ subbox.pro ตอนนี้ จากแผงด้านขวา ให้ตั้งค่าพารามิเตอร์ต่างๆ ของกล่อง รวมถึงประเภทกล่อง (กล่องพอร์ต กล่องปิดผนึก คลื่นสี่ส่วน ฯลฯ) ความกว้าง ความสูง ความลึก ปริมาณภายในสุทธิ ความหนาของวัสดุ แผงด้านหน้า ฯลฯ
นอกจากนี้ คุณยังสามารถกำหนดค่าคุณสมบัติของซับวูฟเฟอร์และพอร์ต เช่น ปริมาณ ขนาด การเคลื่อนที่ของวูฟเฟอร์ ความลึกในการติดตั้ง ยี่ห้อ ประเภทพอร์ต ความถี่ในการปรับ เส้นผ่านศูนย์กลางภายในท่อ ความหนาของผนังท่อ พื้นที่พอร์ต และอีกมากมาย
สุดท้าย คลิกที่ปุ่ม คำนวณ เพื่อแสดงการออกแบบลำโพงตามการกำหนดค่าอินพุตของคุณ
ในแท็บ 3 มิติ คุณสามารถเห็นภาพกล่องออกแบบลำโพงแบบเต็มได้ คุณสามารถปรับแต่งมุมมองให้เป็นโครงร่างและปรับแต่งพื้นผิวและพื้นหลังของลำโพงได้ นอกจากนี้ยังให้คุณหมุนการออกแบบลำโพงเพื่อดูจากมุมต่างๆ ได้อีกด้วย
คุณสามารถคลิกที่ปุ่ม แยกส่วน และดูส่วนที่แยกออกมาของการออกแบบลำโพง
นอกจากนี้ คุณยังสามารถเห็นภาพมุมมองแบบแปลนของกล่องลำโพงในแท็บ แผน
เลื่อนลงมาที่หน้า แล้วคุณจะเห็นการคำนวณต่างๆ ของกล่องลำโพงที่ออกแบบ
การคำนวณของลำโพงเหล่านี้รวมถึงขนาดภายนอกของกล่อง ความยาวท่อ พื้นที่พอร์ต ปริมาตรภายในสุทธิ และอื่นๆ
วิธีนี้ง่ายมาก-ใช้เครื่องมือพื้นฐานในการออกแบบตู้ลำโพงและทำงานได้ดีทีเดียว
ดู: ลำโพงบลูทูธจับคู่แล้ว แต่ไม่มีเสียง หรือเพลงใน Windows
3] diyaudioandvideo.com
diyaudioandvideo.com เป็นเครื่องมือออนไลน์ฟรีอีกเครื่องมือหนึ่งในการออกแบบโครงลำโพงและคำนวณการออกแบบตู้ ในเว็บไซต์นี้ คุณจะพบเครื่องมือที่เกี่ยวข้องกับลำโพงต่างๆ เช่น เครื่องคำนวณระดับเสียงของกล่องลำโพง, ตัวออกแบบครอสโอเวอร์แบบ 2 ทาง, ตัวกรองรอยบากคู่ขนาน, เครื่องซีลหรือเครื่องคิดเลขแบบพอร์ต, ตัวออกแบบตัวบ่งชี้แกนอากาศ ฯลฯ หนึ่งในเครื่องมือเหล่านี้รวมถึง ผู้ออกแบบตู้ลำโพง/เครื่องคิดเลข คุณสามารถออกแบบโครงลำโพงได้โดยใช้เครื่องมือนี้
เพียงไปที่เว็บไซต์และตรวจสอบว่าคุณอยู่ใน ตัวออกแบบกล่องลำโพง/เครื่องคิดเลข ตอนนี้ เพียงป้อนพารามิเตอร์อินพุตที่รวม Equivalent Volume, Free Air Resonance, Total Q, เส้นผ่านศูนย์กลางกรวยที่มีประสิทธิภาพ, ความถี่ Resonance ฯลฯ
จากนั้น แตะที่คำนวณกล่องปิดผนึก , คำนวณ Ported Box หรือ คำนวณ Ported Butterworth B4 Box ตามที่คุณต้องการคำนวณ
จากนั้นจะคำนวณและแสดงการออกแบบตู้ลำโพงและ การคำนวณในแท็บใหม่
คุณสามารถดูระดับเสียงภายในกล่องลำโพง ความถี่ตัด 3dB และ ความถี่เรโซแนนซ์ของกล่องหุ้ม ของโครงลำโพงที่ออกแบบ คุณสามารถพิมพ์ผลลัพธ์ได้โดยตรงโดยคลิกที่ปุ่ม พิมพ์
โดยรวมแล้ว เป็นบริการที่ดีที่คุณสามารถใช้สำหรับการออกแบบและคำนวณตู้ลำโพงขั้นพื้นฐานได้
อ่าน: แท็บการเพิ่มประสิทธิภาพหายไปในคุณสมบัติของลำโพงใน Windows
4] WinISD
หากคุณต้องการใช้ซอฟต์แวร์ฟรี ให้ลองใช้ WinISD เป็นฟรีแวร์เฉพาะที่ออกแบบมาเป็นพิเศษเพื่อให้คุณสร้างการออกแบบลำโพงได้ คุณสามารถออกแบบกล่องลำโพงประเภท Closed, Vented และ Bandpass ได้ด้วยฟรีแวร์นี้
ดาวน์โหลดและติดตั้ง WinISD จากนั้นเปิด GUI ของซอฟต์แวร์ฟรีนี้ จากนั้นคลิกที่ปุ่มสร้างโครงการใหม่จากแถบเครื่องมือหลัก จากนั้นเลือกไดรเวอร์สำหรับโครงการของคุณ
คุณยังสามารถตั้งค่าจำนวนไดรเวอร์, ไดรเวอร์เพลส ประเภทของการออกแบบ และการจัดตำแหน่ง
ตอนนี้ คุณยังสามารถแก้ไขพารามิเตอร์ต่างๆ ของลำโพงรวมถึงกล่องได้อีกด้วย ระดับเสียง, ความถี่ในการปรับ, หมายเลขช่องระบายอากาศ, รูปร่าง, เส้นผ่านศูนย์กลางช่องระบายอากาศ, การแก้ไขปลาย, สถานที่ฟัง, แหล่งสัญญาณ, อุณหภูมิ, ความชื้นสัมพัทธ์, ความกดอากาศ ฯลฯ
อิงจาก ข้อมูลจำเพาะอินพุต คุณสามารถวิเคราะห์กราฟต่างๆ ได้ เช่น ขนาดฟังก์ชันการถ่ายโอน เฟสฟังก์ชันการถ่ายโอน ความล่าช้าของกลุ่ม กำลังสูงสุด SPL แอมพลิฟายเออร์โหลดที่ชัดเจน อิมพีแดนซ์ เฟสอิมพีแดนซ์ พอร์ตด้านหลัง (ความเร็วลม) พอร์ตภายในห้อง (ความเร็วลม) ) เป็นต้น
หากต้องการใช้ฟรีแวร์นี้ คุณสามารถดาวน์โหลดได้ จากที่นี่.
ดู: วิธีตั้งค่าลำโพงและไมโครโฟนที่ต้องการสำหรับแอปต่างๆ
5] Boxnotes
Boxnotes เป็นซอฟต์แวร์พกพาฟรีสำหรับออกแบบกล่องลำโพง คุณสามารถดูขนาดกล่องลำโพงที่ถูกต้องและรายละเอียดแผงคำนวณและรายการตัดได้
ดาวน์โหลด Boxnotes แล้วเปิดใช้งานบนพีซีของคุณ ตอนนี้คุณสามารถป้อนขนาดกล่อง พารามิเตอร์พอร์ต ตำแหน่งของไดรเวอร์ และอื่นๆ คุณยังสามารถเลือกครีบพอร์ตได้อีกด้วย มันแสดงการคำนวณแบบเรียลไทม์สำหรับเอาต์พุต เช่น เสียงสะท้อนของพอร์ต ไดรเวอร์ไปยังเสียงสะท้อนบนผนังด้านบน เสียงสะท้อนจากบนลงล่างของกล่อง ฯลฯ
คุณสามารถคลิก รายละเอียดแผงและ ปุ่มรายการตัด จากแถบเครื่องมือด้านบนและจะแสดงการคำนวณต่างๆ รวมทั้งแผงด้านบน แผงด้านนอกด้านหน้า แผงด้านซ้าย แผงด้านล่าง แผงค้ำยัน แผงด้านหลัง ฯลฯ คุณสามารถพิมพ์ผลลัพธ์ได้ p>
จากเมนูโครงการ ให้คลิกที่ตัวเลือก สร้างรายงาน แล้วคุณจะสามารถไปยังผู้พูดได้ รายงานสิ่งที่แนบมารวมถึงรายการตัด เสียงสะท้อน รายละเอียดพอร์ต รายละเอียดไดรเวอร์ ฯลฯ
รายงานจะถูกสร้างขึ้นในไฟล์ TXT
อ่าน: วิธีการติดตั้ง Dolby Audio บน Windows 11/10
คุณคำนวณกล่องลำโพงอย่างไร
คุณสามารถคำนวณกล่องลำโพงโดยใช้เครื่องมือที่กล่าวถึงข้างต้น เครื่องมือเหล่านี้แสดงการคำนวณที่แม่นยำเพื่อออกแบบกล่องลำโพงตามข้อกำหนดอินพุต โดยส่วนตัวแล้วฉันชอบ subbox.pro และ speakerboxlite.com ที่ให้คุณคำนวณกล่องลำโพงได้โดยไม่ยุ่งยาก
แค่นั้น!
