O carro-chefe da EVGA e primeira placa-mãe AMD AM4 para Ryzen Desktop, as CPUs X570 DARK, tem foi retratado em detalhes. Já vimos a placa-mãe muito boa no mês passado, mas as fotos mais recentes nos mostram ainda mais desse design poderoso e amigável para overclock no lançamento da EVGA X570.
Placa-mãe EVGA X570 DARK obtém aparência detalhada e primeiras impressões de overclocking Da Overclocker, DANOCP
A placa-mãe EVGA X570 DARK não é uma placa-mãe tradicional e devido a vários motivos. Ele foi projetado exclusivamente para CPUs AMD Ryzen Desktop de nível entusiasta e possui uma qualidade de construção de nível entusiasta e um soquete colocado horizontalmente que desempenha um papel fundamental em levar overclocks de memória ao limite.

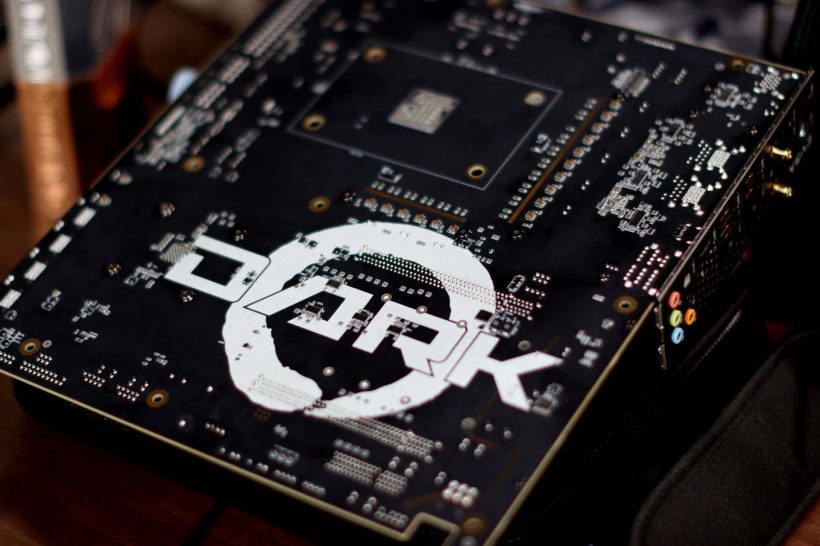

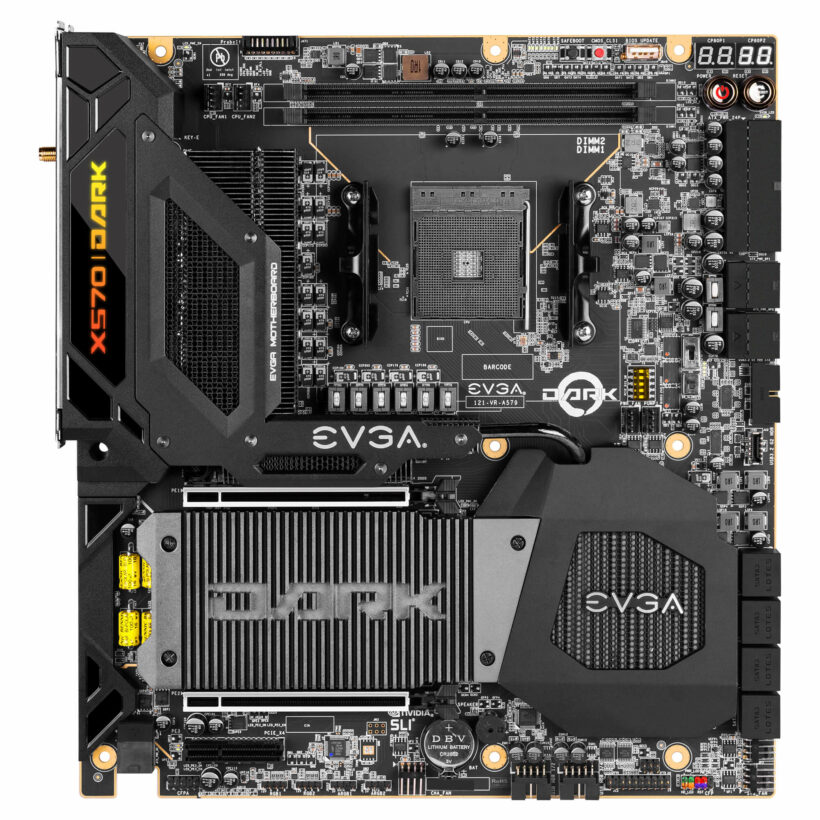

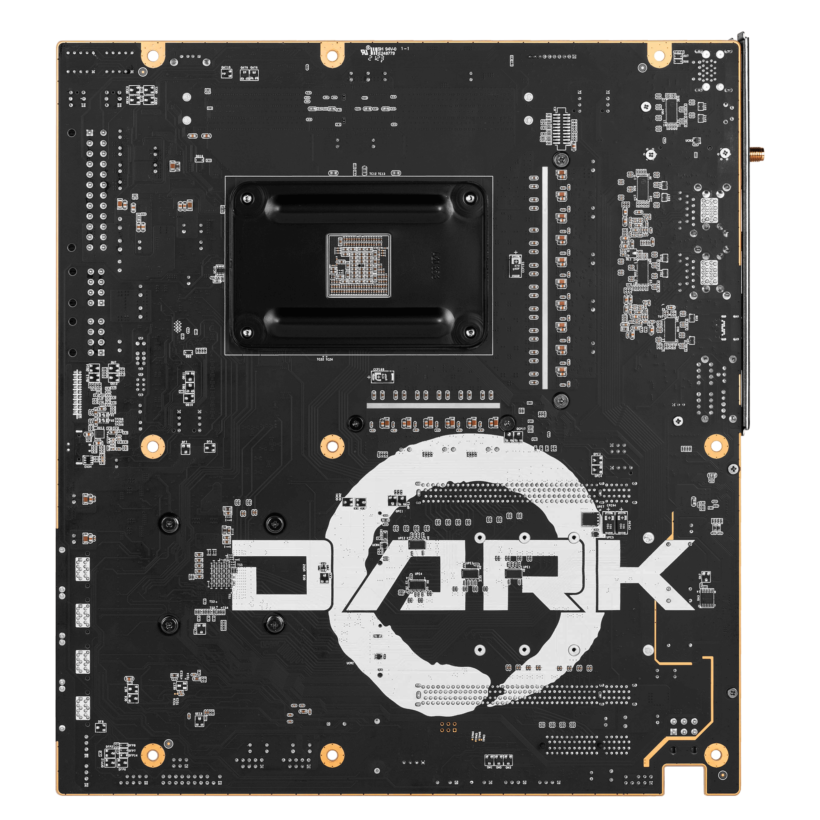

EVGA Fotos oficiais da frente e do verso da placa-mãe X570 DARK (créditos de imagem: Momomo ):
O X570 DARK da EVGA apresenta o AM4 soquete com suporte para CPUs AMD Ryzen Desktop até Zen 3. O soquete do processador é alimentado por dois conectores de 8 pinos localizados próximos aos conectores de alimentação de 24 pinos, todos angulares para facilitar o gerenciamento dos cabos. Jacob Freeman, da EVGA, confirmou que o chip é uma variação do’X570S’, uma vez que não possui uma solução de resfriamento ativo.

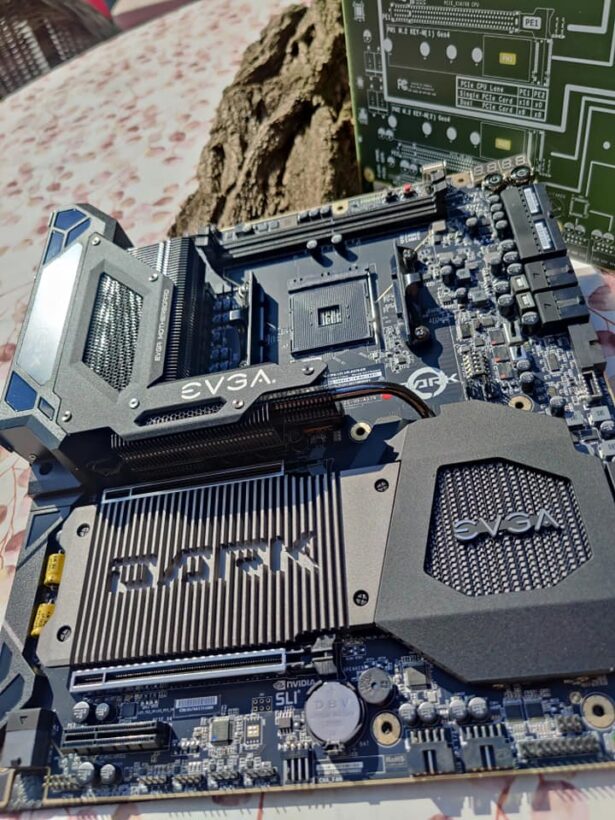

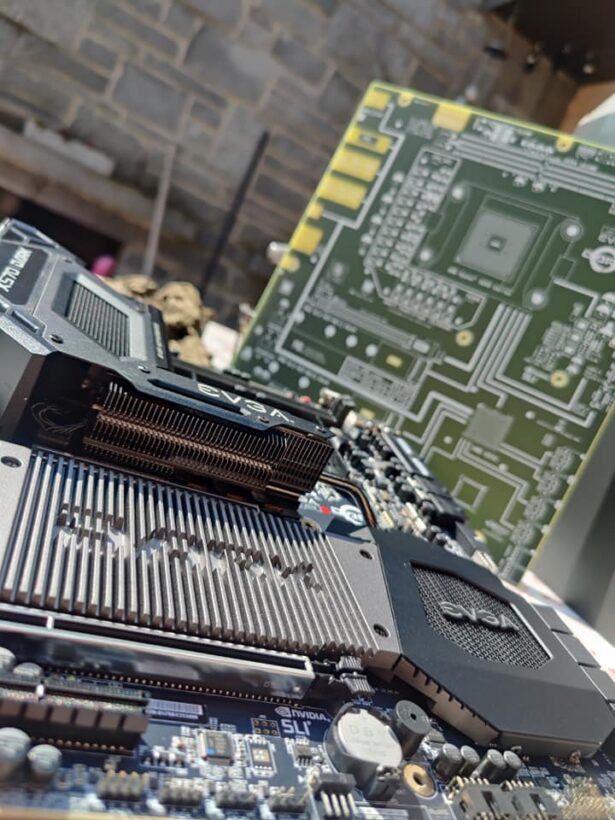

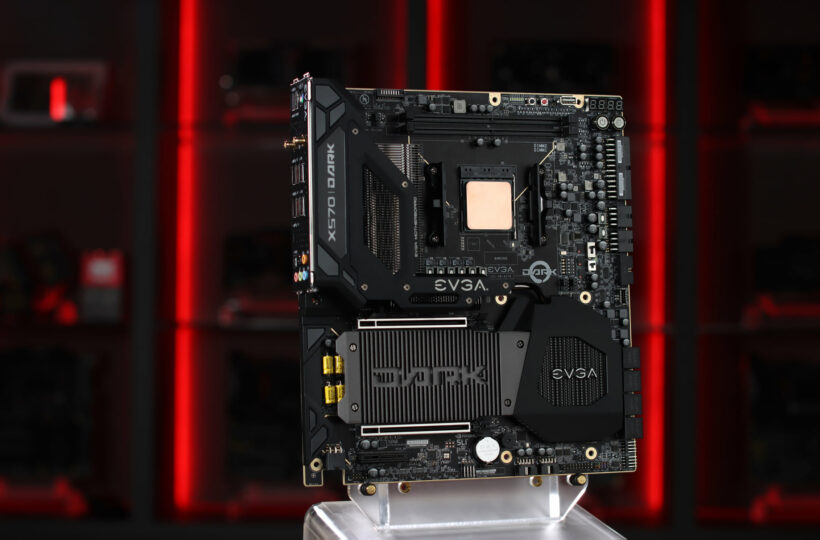

Placa-mãe EVGA X570 DARK DANOCP Unboxing & First Look: (Créditos de imagem: DANOCP ):

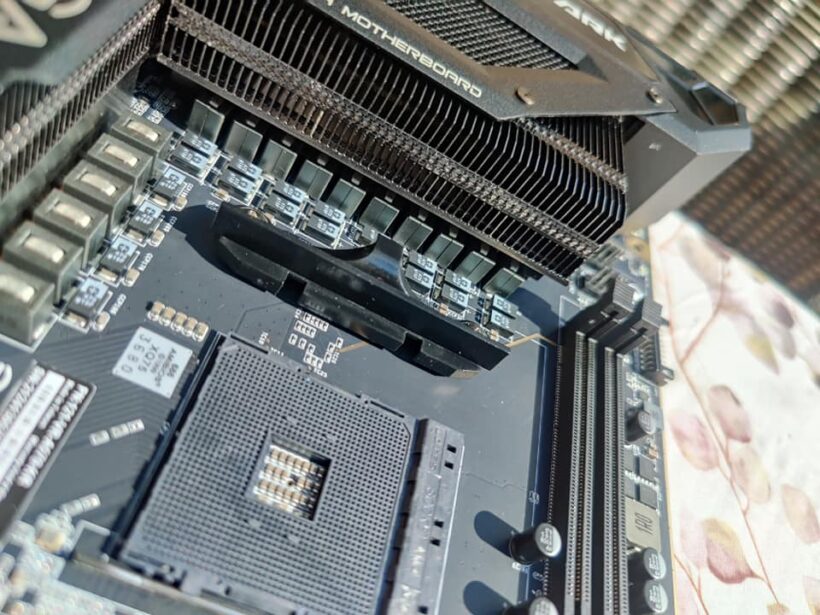

A placa tem um impressionante VRM digital de 16 fases e o mais notável próximo à entrega de potência são enormes dissipadores de calor com aletas de alumínio. Existem pelo menos três conjuntos desses dissipadores de calor cobrindo os VRMs e o PCH, todos interconectados por um enorme tubo de calor de cobre. Esses dissipadores de calor são cobertos por uma bela moldura metálica que leva à placa de E/S que apresenta um logotipo RGB iluminado’X570 DARK’. Além disso, a EVGA integrou duas ventoinhas PWM na placa de E/S que sopram ar em direção ao dissipador de calor para maior resfriamento.
Vindo para os slots de memória, há dois slots DDR4 DIMM que são classificados para suportar 5333 MHz + (OC) velocidades. A razão para colocá-los horizontalmente de uma forma não tradicional é mover as pistas para mais perto do soquete da CPU, permitindo uma melhor sinalização e em troca, velocidades de memória maiores do que o design tradicional. Você será limitado por apenas 64 GB de capacidade, mas isso é mais do que suficiente para uma plataforma convencional. Quanto à expansão, a EVGA forneceu dois slots PCIe Gen 4.0 x16, um único PCIe Gen 3.0 x4 e 2 slots M.2 dos quais são compatíveis com Gen 4. Todos os slots M.2 estão situados entre uma placa de dissipador de calor volumosa que tem a etiqueta’DARK’na parte superior.

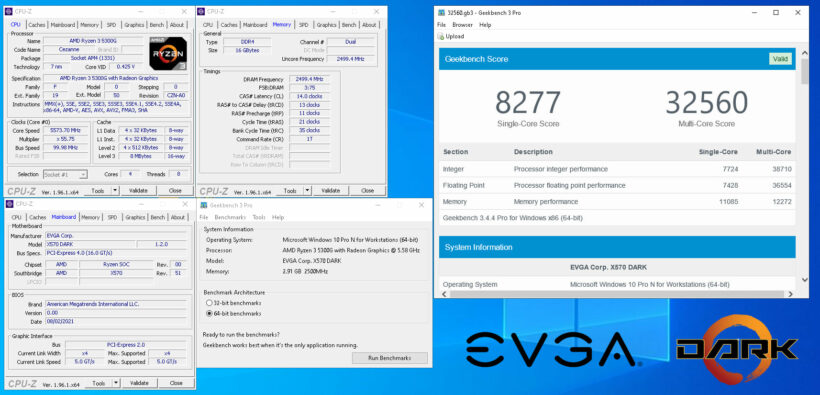

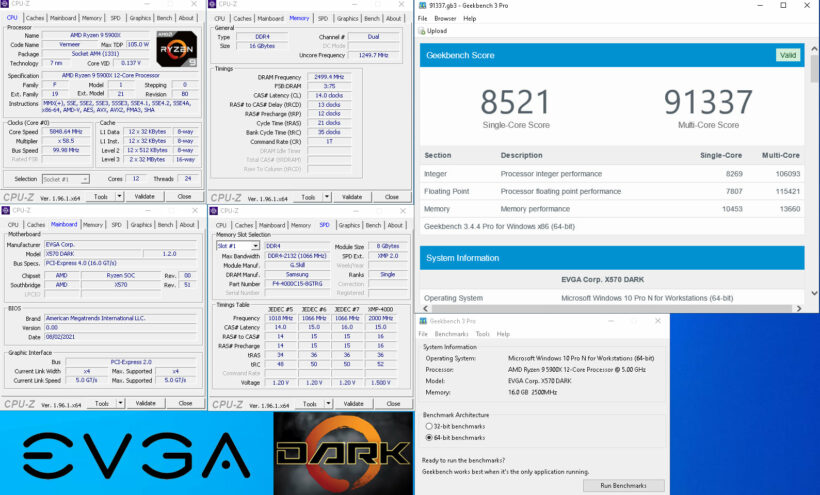

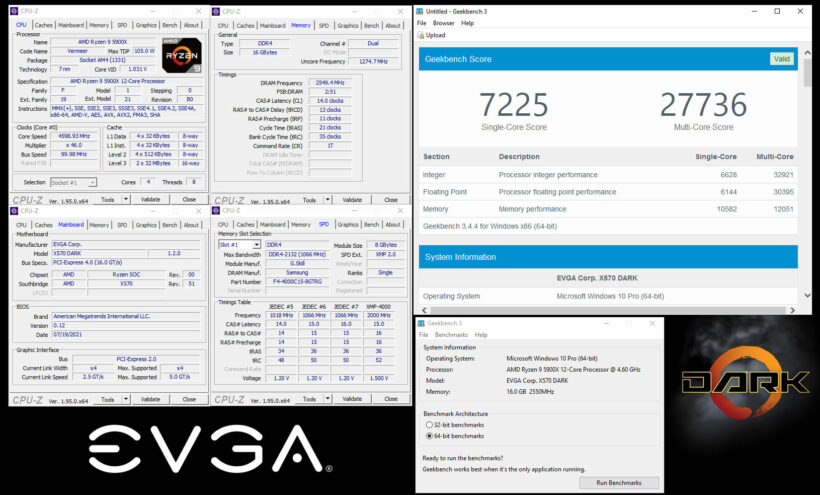

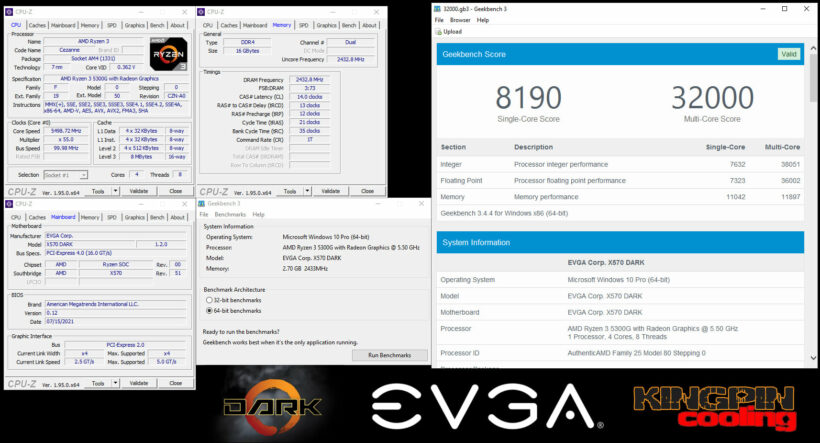

Já vimos alguns números impressionantes de overclock e benchmarks apresentados pela KINGPIN usando a placa-mãe X570 DARK na AMD CPUs Ryzen 5000 e Ryzen 5000G. Alguns deles estão postados abaixo:

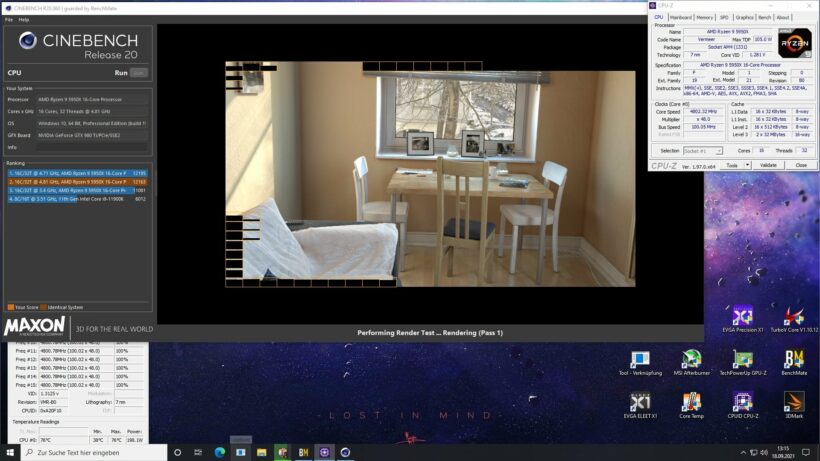

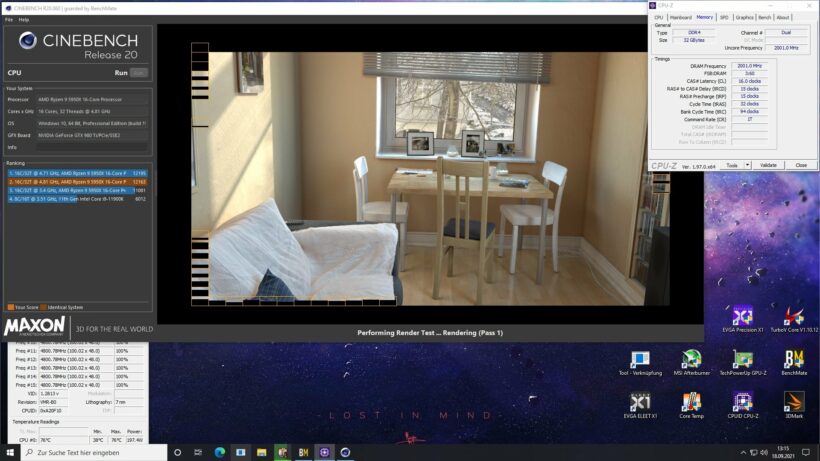

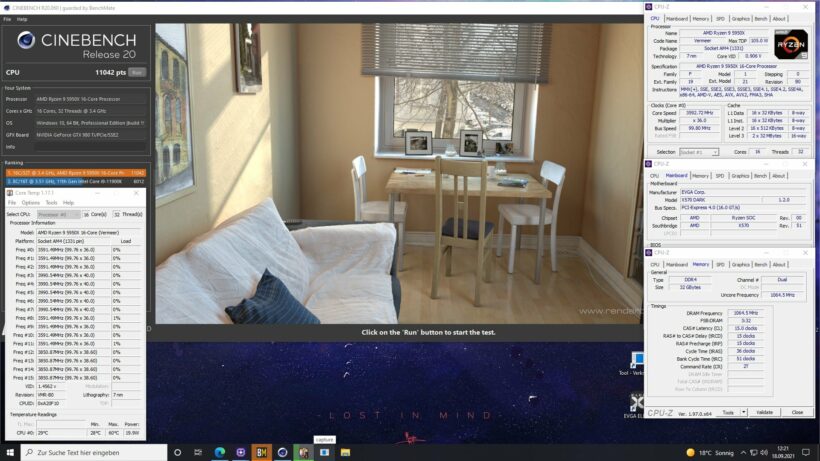

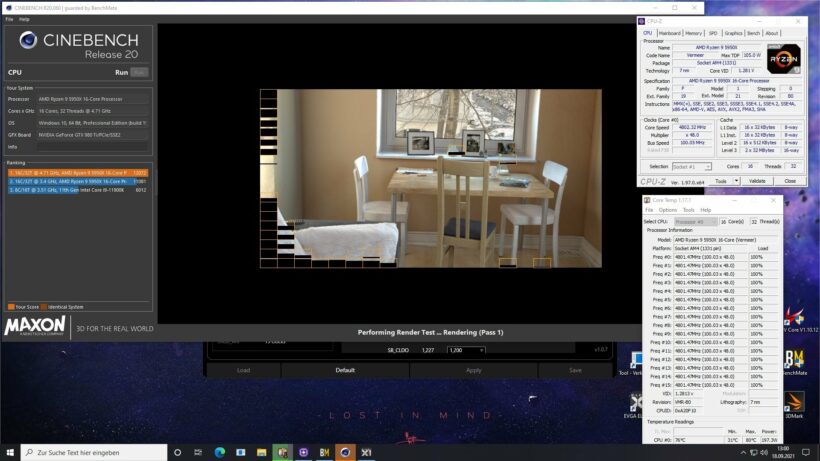

Overclocker alemão, DANOCP apresentou seus próprios números de overclock e postou um FCLK de 2066 MHz (1: 1) e um overclock de 4,8 GHz no AMD Ryzen 9 5950X com clock de 4,8 GHz (all-core), o que é bastante impressionante, considerando que isso foi feito com refrigeração a água padrão e não resfriamento LN2. Você pode ver os resultados do teste abaixo:
Alguns recursos principais da placa-mãe EVGA X570 DARK incluiriam:
150% Aumento de conteúdo Socket Gold 2-Way SLI Support + PhysX construído para EVGA ELEET X1 Dual EVGA Probe-It Conectores EVGA ELEET X1 Software Suporta EVGA GUI BIOS com OC Robot e In-BIOS Stress Testing HDMI 2.0b e DisplayPort 1.4 Highly-Efficient 16 Phase Digital VRM Novo Módulo EVGA Wireless integrado com Intel Dual-band WiFi 6/BT5.2 com antena externa onboard ARGB e RGB Headers controlados por EVGA ELEET X1 Onboard Clear CMOS, botões Power e Reset Onboard Temperature and Voltage Monitoring Switches de desativação de PCI Express Gen 4 PCIe Realtek Áudio HD de 7.1 canais + Áudio EVGA NU Slots PCIe reforçados O botão SafeBoot reinicia a placa-mãe e vai para o BIOS com as últimas configurações boas conhecidas sem limpar o CMOS Slow Mode switch bloqueia o multiplicador da CPU para a configuração mais baixa possível para permitir que os usuários alternem entre OC máximo e velocidades baixas em tempo real. SPI flashing via USB permite que você atualize seu BIOS sem uma CPU. Suporta processadores AMD Ryzen 5000 Suporte triplo de BIOS
O armazenamento inclui 8 portas SATA III e uma única porta U.2 (todas em ângulo reto). Para aqueles que irão empurrar as pistas PCIe nas placas-mãe, há um conector de alimentação suplementar de 6 pinos fornecido próximo ao PCB de áudio. E/S inclui um conector de áudio de 7.1 canais, 4 USB 3.1 Gen 2 Type-A, 1 USB 3.1 Gen 2 Type-C, 2 USB 3.1 Gen 1, PS/2, Dual-Antenas, Dual Intel 2.5GbE NICs, HDMI/Portas DP. Existem também cabeçalhos Dual Probelt e indicadores POST multifuncionais ao lado da reinicialização do BIOS e interruptores de energia na placa-mãe.
Atualmente, não há informações sobre preço ou disponibilidade, mas espera-se que a placa-mãe EVGA X570 DARK custe mais de US $ 600 no lançamento.
