Introdução
Você instala seu SSD e descobre que é mais fácil colocar o SSD no soquete M.2 secundário. Normalmente, porque é facilmente mais acessível do que o soquete SSD M.2 Primário, que normalmente fica entre a placa de vídeo e a área da CPU da placa-mãe. Mas você se pergunta: isso realmente importa?
Seu soquete M.2 primário e seu soquete M.2 secundário não são os mesmos. Ambos podem alegar ter suporte de desempenho PCI-Express 4.0 x4, mas o caminho para chegar lá e as vias às quais se conectam vêm de lugares diferentes. Isso potencialmente cria problemas de latência e pode causar diferenças de desempenho em SSDs de alto desempenho.
É disso que trata a análise de hoje, vamos comparar diretamente o desempenho do soquete M.2 primário e do soquete M.2 secundário em uma placa-mãe baseada no chipset AMD X570 típica para descobrir uma vez e para todos, se realmente importa em qual slot você coloca seu SSD.
Fast NVMe 1.4 SSDs
Há uma nova onda de SSDs no mercado agora, vamos chamá-los de 2 geração de SSDs PCIe Gen 4 NVMe. Exatamente como este SSD MSI SPATIUM M480 2TB HS PCIe 4.0 Gen4 NVMe que testamos recentemente. Esses novos SSDs empregam dispositivos como a versão do protocolo NVMe 1.4 e controladores como o E18 de Phison usando memória flash 3D TLC NAND de 96 camadas.
Essas novas raças de SSDs podem atingir taxas de transferência de leitura sequencial de pico de 7000 MB/s + (7 GB/s) e taxas de transferência de gravação sequencial de 6800 MB/s + (6,8 GB/s) ou melhor. Essas novas raças de SSDs PCIe Gen 4 × 4 NVMe substituem em grande parte a última geração de SSDs Gen4, que só poderia atingir 5000 MB/s (5 GB/s) de leituras e 4000 MB/s (4 GB/s) de gravação, na melhor das hipóteses.
Isso se deve aos novos tipos de SSDs que agora usam o protocolo NVMe 1.4 e aos controladores mais recentes capazes de enviar flash NAND mais rápido. Então, você sai do seu caminho para gastar muito dinheiro com esses SSDs rápidos, você não quer deixar nenhum desempenho no chão.
Mas você sabia que em qual slot SSD M.2 você colocou seu novo SSD brilhante poderia prejudicar seu desempenho nesses SSDs mais novos? Isso tudo porque os slots SSD M.2 não são todos iguais, mesmo que possam suportar eletricamente interfaces PCI-Express 4.0 x4. É importante saber de onde eles pegam suas pistas PCIe.
Chipset AMD X570
O motivo disso está aqui neste diagrama do chipset AMD X570. Os fabricantes de placas-mãe podem fazer escolhas ao projetar placas-mãe e alocar pistas PCI-Express para vários componentes. Vindo dos fabricantes de placas-mãe de CPU, os fabricantes têm a opção de escolher um, um soquete PCIe 4.0 x4 NVMe, ou dois SATA mais um soquete NVMe x2, ou dois soquetes NVMe x2.
Então, a partir do chipset, eles têm a opção de escolher uma variedade mais ampla de configurações SATA e NVMe. Eles podem, na verdade, pegar mais alguns soquetes PCIe 4.0 x4 NVMe, ou dividi-los em diferentes velocidades e configurações. No entanto, o problema é que os soquetes NVMe extras são conectados diretamente através do chipset, não da CPU. Portanto, se os fabricantes de placas-mãe desejam dois soquetes Gen 4 × 4, um deve vir da CPU e o outro deve vir do chipset.

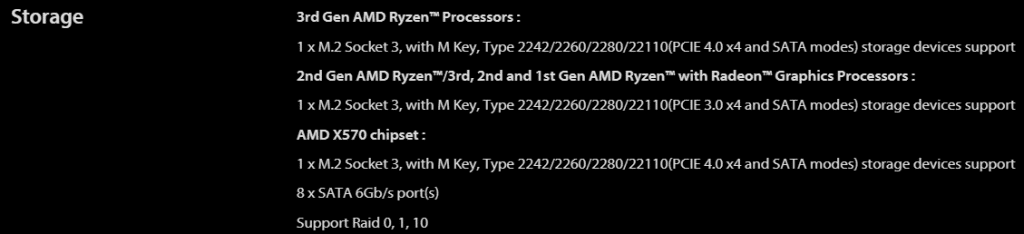

Neste placa-mãe ASUS TUF GAMING X570-PLUS (WI-FI) , que representa uma placa-mãe X570 típica , você verá a configuração acima mostrada na página de especificações da placa-mãe. O que você vê aqui é que do “processador AMD Ryzen de 3ª geração” você obtém o soquete de 1 M.2 que suporta PCIe 4.0 x4. Em seguida, com o”chipset AMD X570″, você obtém o segundo soquete M.2 que suporta PCIe 4.0 x4.
Portanto, ambos os soquetes M.2 suportam eletricamente e fisicamente PCIe 4.0 x4, mas um sai do lugar da CPU, enquanto o outro puxa suas pistas do Chipset X570. Portanto, a questão é: isso importa? Nosso objetivo é descobrir.
Instalando o SSD para teste

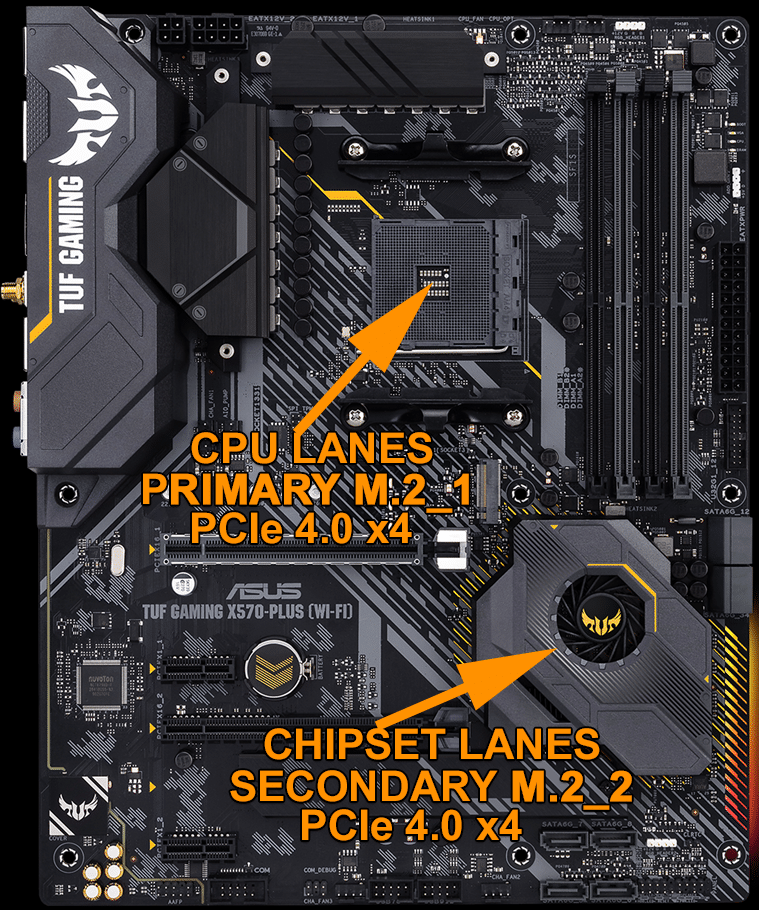

A placa-mãe que estamos usando para teste é uma placa-mãe ASUS TUF GAMING X570-PLUS (WI-FI) , que é uma placa-mãe muito típica para instalação SSD. Ele tem um soquete M.2_1 primário na parte superior que está imprensado entre a GPU e a CPU, tornando a instalação difícil se a placa-mãe já estiver instalada no seu computador. Alternativamente, ele também tem um soquete M.2_2 secundário na parte inferior, sob o segundo slot de expansão PCI-Express, tornando sua posição mais fácil de instalar, e também tem um dissipador de calor da placa-mãe para o SSD aqui.
Ambos os soquetes suportam PCI-Express 4.0 x4. Portanto, sua intenção pode ser instalar o SSD neste slot, mas uau, isso pode não ser a melhor coisa a fazer. O SSD que estamos usando é um SSD MSI SPATIUM M480 2TB HS PCIe 4.0 Gen4 NVMe que é um SSD NVMe 1.4 PCIe Gen4x4 que pode ser executado a 7000 MB/s de leitura e 6800 MB/s de gravação. Ele também vem com seu próprio dissipador de calor que iremos usar. Tudo nesta configuração é exatamente o mesmo, para o teste, tudo o que fizemos foi trocar o SSD entre os dois soquetes, é isso.
