Aqui está um guia completo para você gerar uma Tabela da verdade no Windows 11/10. Uma tabela verdade basicamente exibe saídas para todas as combinações possíveis de valores de entrada para uma porta lógica ou circuito. Ele mostra os valores Tru e False ou os valores 0 e 1. Agora, se você deseja calcular tabelas verdade para expressões booleanas, fórmulas proposicionais e circuitos lógicos, você pode consultar esta postagem. Neste artigo, vamos discutir diferentes maneiras de gerar tabelas verdade em seu PC.
O que é uma tabela verdade?
Uma tabela verdade é um gráfico com linhas e colunas que representam como a verdade ou falsidade de uma proposição muda com seus componentes de entrada. Como mencionamos acima, ele é usado principalmente para mostrar todos os resultados possíveis de uma combinação de valores de entrada. É usado em lógica relacionada a circuitos digitais, álgebra booleana, funções booleanas e cálculo proposicional.
O que é um gerador de tabela verdade?
Um gerador de tabela verdade é basicamente uma ferramenta que pode gerar automaticamente uma tabela verdade com base no respectivo circuito lógico, expressão booleana, proposição, etc. Neste artigo, vamos listar vários geradores de tabela verdade que você pode usar no Windows 11/10. Continue lendo para descobrir essas ferramentas.
Como gerar uma tabela verdade no Windows 11/10
Aqui estão as duas maneiras de gerar uma tabela verdade no Windows 11/10:
Use um software livre para gerar uma tabela verdade. Crie uma tabela verdade usando um serviço da web gratuito.
Vamos discutir os métodos acima em detalhes!
1] Use um software livre para gerar uma tabela verdade
Existem vários softwares livres que permitem gerar uma tabela verdade, Basicamente, alguns software de simulação lógica permitem que você crie uma tabela verdade a partir de expressões booleanas , declarações lógicas, circuitos ou fórmulas proposicionais. Aqui estão alguns dos melhores geradores de tabela verdade que você pode usar no PC Windows 11/10:
LogicCircuit Logisim SimpleSolver Logicheck LogicCalculus
1] LogicCircuit
LogicCircuit é um software de simulação lógica dedicado que permite gerar tabelas de verdade no Windows 11/10. Usando-o, você pode criar uma tabela verdade a partir de um circuito lógico. Vamos dar uma olhada nas etapas para gerar uma tabela verdade no LogicCircuit.
Como gerar uma tabela verdade a partir de circuitos lógicos no Windows 11/10:
Aqui estão as etapas principais para criar uma tabela verdade a partir de um circuito lógico:

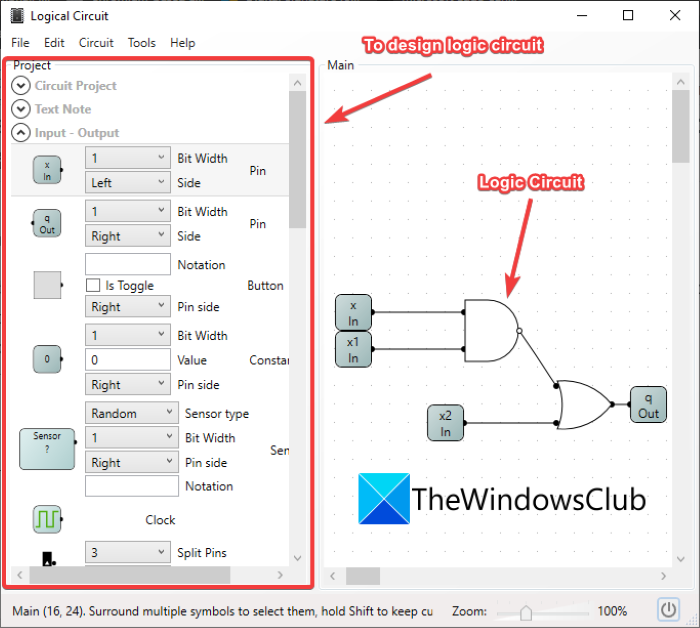

Em primeiro lugar, baixe e instale o LogicCircuit no seu PC. Inicie-o e, em seguida, você precisa criar um circuito lógico para o qual deseja calcular a tabela verdade. Você pode projetar um circuito lógico com vários componentes, incluindo entrada, saída, portas lógicas e memória. Basta arrastar um componente desejado do painel Projeto e soltá-lo na janela principal de design.

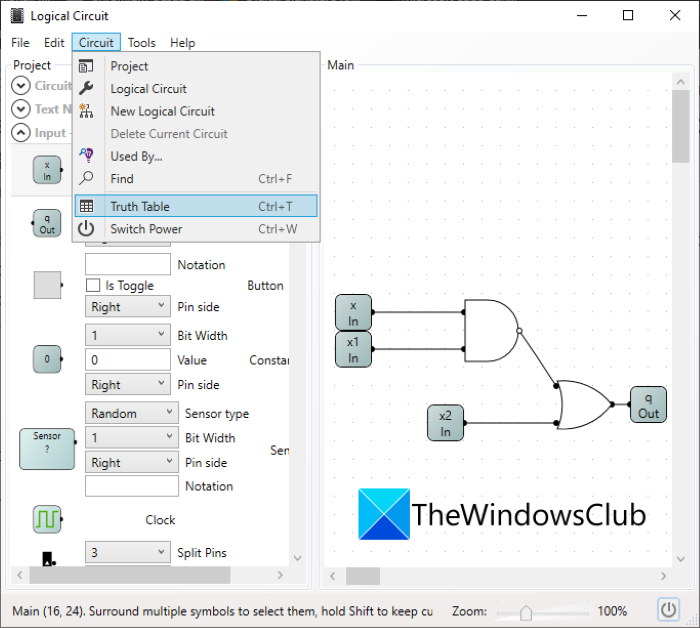

Quando você terminar de criar um diagrama de circuito, vá para o Circuito menu e clique na opção Tabela da verdade . Como alternativa, você também pode pressionar a tecla de atalho Ctrl + T para gerar a tabela verdade.

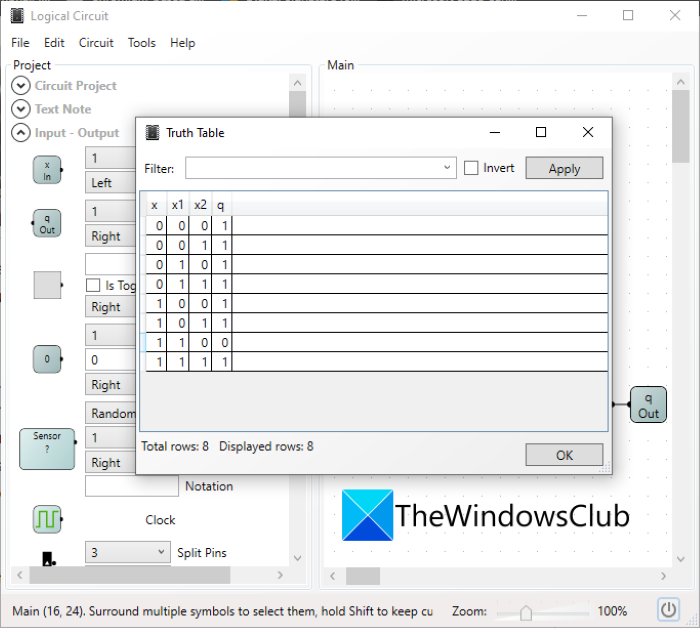

Seu circuito lógico será processado por alguns segundos e depois uma respectiva tabela verdade será gerada. Você verá os valores de saída com base em todos os valores possíveis dos pinos de entrada.
Você também pode aplicar filtros para visualizar um conjunto específico de valores de entrada e saída, como x=0, x1=1, etc.
É uma calculadora de tabela verdade fácil de usar que pode ser usada para projetar e exportar circuitos lógicos. Você pode baixá-lo em logiccircuit.org .
2] Logisim
Logisim é um gerador portátil de tabela de verdade para Windows 11/10. É basicamente usado para projetar e simular circuitos lógicos. Usando-o, você pode criar um circuito lógico e, em seguida, gerar uma tabela verdade para ele. Vamos discutir todo o processo em detalhes.

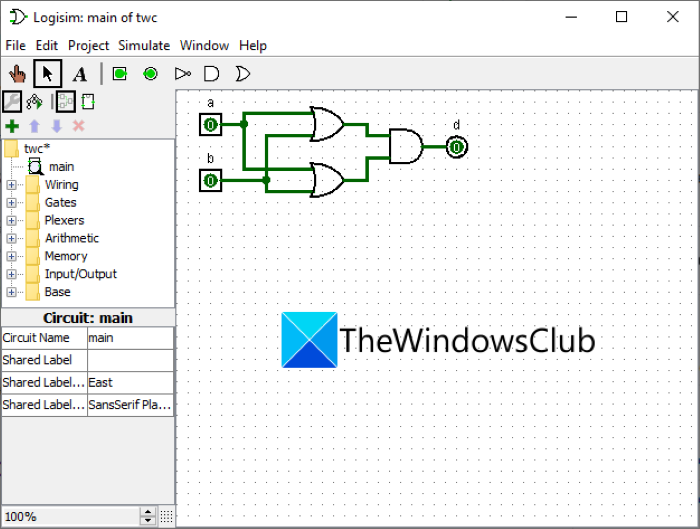

Baixe este aplicativo portátil e, em seguida, clique duas vezes no arquivo do aplicativo para iniciar a interface principal. Agora, você pode simplesmente projetar um circuito lógico para o qual deseja criar uma tabela verdade. Use portas, plexers, aritmética, entrada, saída, fiação e outros componentes de circuito para projetar o circuito.

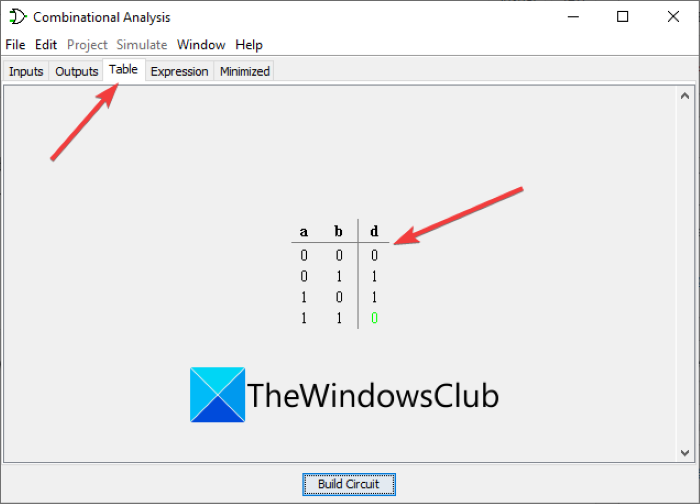

Quando seu circuito lógico for concluído, você pode calcular a respectiva verdade tabela. Basta ir ao menu Projeto e clicar na opção Analisar Circuito . Em seguida, abrirá uma janela de diálogo Análise de combinação . Aqui, você verá uma guia Tabela onde pode basicamente visualizar a tabela verdade para o circuito lógico criado.
Agora, se você quiser gerar uma tabela verdade usando uma expressão booleana , você também pode fazer isso. Ele ainda permite que você gere automaticamente um projeto de circuito lógico usando uma expressão booleana.

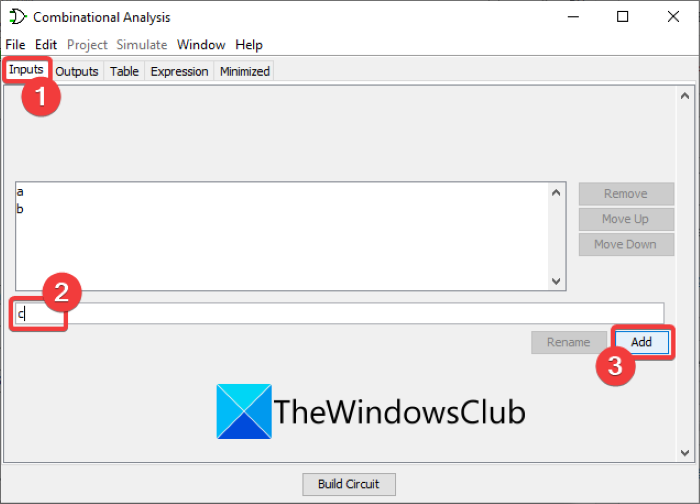

Para fazer isso, abra a janela Análise de combinação como fizemos nas etapas anteriores e vá para

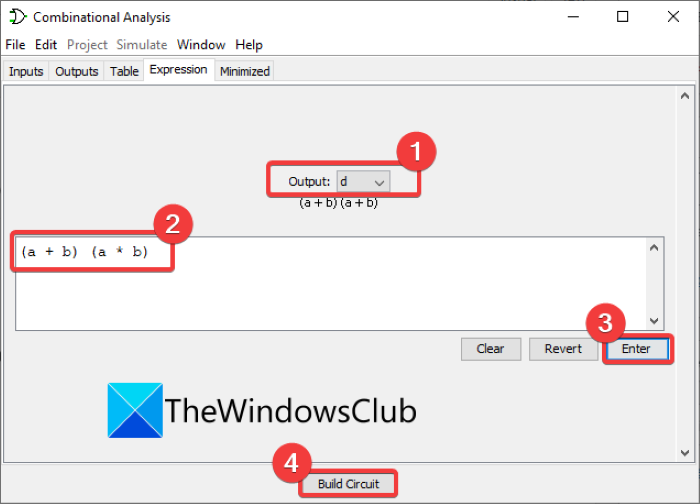

Depois de definir entradas e saídas, vá para Expressão guia e selecione a saída para criar uma tabela verdade. Digite sua expressão booleana na caixa e clique no botão Enter. Em seguida, pressione o botão Construir Circuito.
Isso criará um circuito lógico, bem como uma tabela verdade para a expressão booleana inserida.
É um bom simulador de porta lógica que permite calcular as tabelas verdade de circuitos lógicos, bem como expressões booleanas.
3] SimpleSolver
SimpleSolver é um software de calculadora de tabela verdade gratuito para Windows 11/10. Ele vem com algumas ferramentas, incluindo minimizador booleano, simulação lógica, gerador de tabela verdade, etc. Nele, você pode inserir expressões booleanas e irá gerar a respectiva tabela verdade. Vamos verificar um procedimento ordenado agora.

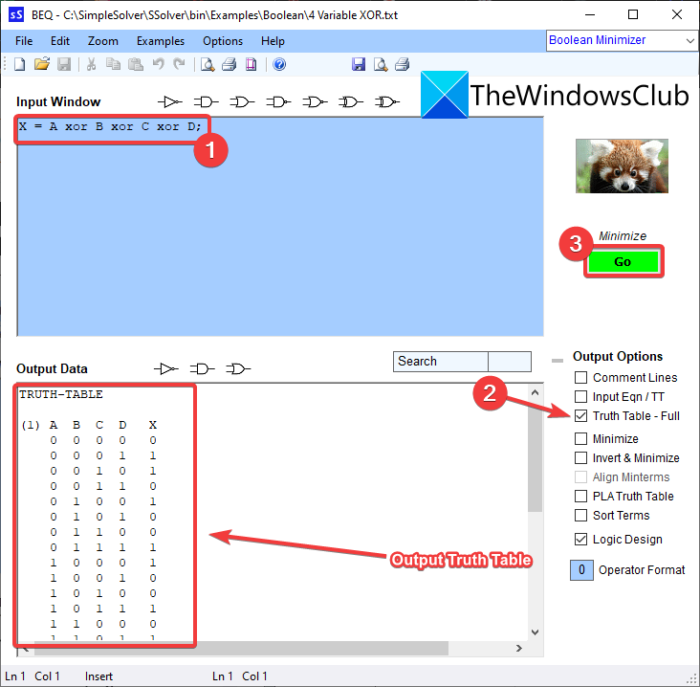

Primeiro de tudo, baixe e instale o SimpleSolver em seu PC. Em seguida, inicie este software e na janela de entrada, insira uma expressão booleana, como X=A xou B xou C xou D ;. A expressão booleana deve terminar com um ponto e vírgula (;). Você pode inserir mais de uma expressão booleana em novas linhas e isso gerará tabelas verdade para todas elas.
Agora, no painel direito, certifique-se de que a opção Tabela verdade-Completa esteja habilitada. Você também pode ativar as outras informações que deseja exibir, como Tabela de verdade PLA, Design lógico, Minimizar (expressão booleana) e muito mais.
Por fim, clique no botão IR e exibirá as tabelas verdade na janela Dados de saída .
Você pode salvar a saída como um arquivo TXT na opção Arquivo> Salvar como.
Ele também vem com alguns exemplos de projetos de circuito que você pode explorar no menu Exemplos . Você pode obtê-lo em simplesolverlogic.com .
4] Logicheck
Logicheck é um gerador de tabelas verdade gratuito e portátil dedicado para Windows 11/10. É uma ferramenta simples para gerar rapidamente uma tabela verdade a partir da expressão booleana. Vamos ver como.

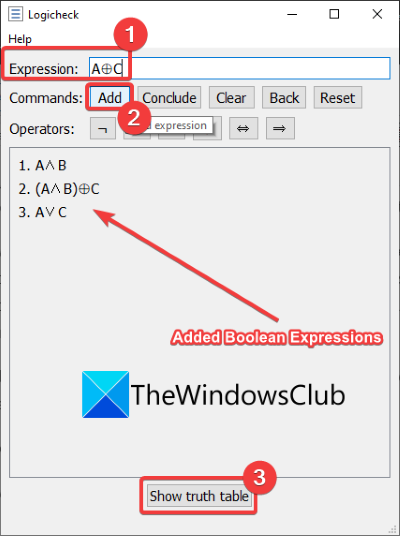

Baixe e inicie este aplicativo portátil. Você verá um campo Expressão na tela principal. Basta inserir sua expressão booleana neste campo. Você pode usar operadores lógicos como NOT, OR, AND, XOR, etc., para completar sua expressão booleana.
Após digitar a expressão, clique no comando ADD para adicioná-la à lista. Da mesma forma, você pode adicionar mais expressões booleanas à lista. Ele também mostra erros de sintaxe em sua expressão (se houver) na parte inferior de sua interface. Você pode corrigir o erro mais tarde.
Quando terminar de adicionar as expressões booleanas, clique na opção Mostrar tabela da verdade .

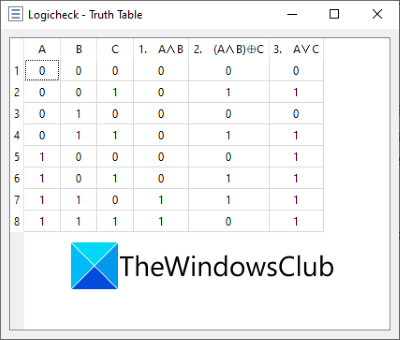

Em seguida, ele exibirá uma tabela de verdade para todas as expressões booleanas inseridas.
Você pode baixar este gerador de tabela de verdade útil em sourceforge.net .
5] LogicCalculus
LogicCalculus é um gerador de tabela de verdade gratuito e de código aberto ware para Windows 11/10. Ele avalia expressões booleanas e, em seguida, gera uma tabela verdade correspondente. É uma das ferramentas mais fáceis da lista.

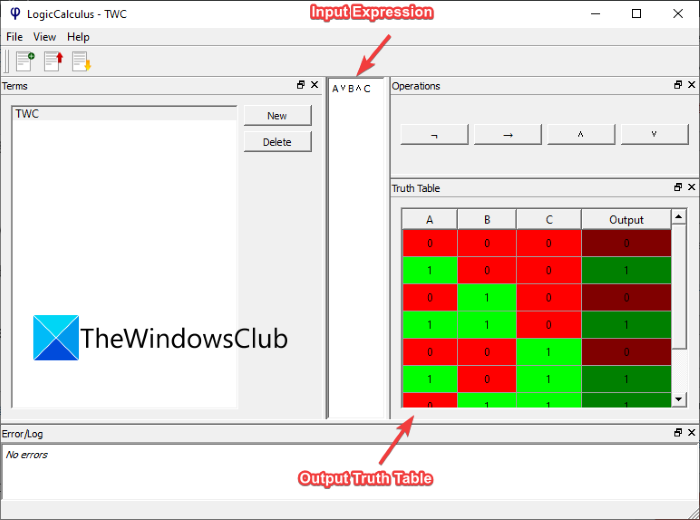

Você pode adicionar termos usando a opção Novo e, em seguida, adicionar a expressão booleana na seção do meio. Ele fornece operadores lógicos básicos para usar em sua expressão. Conforme você insere a expressão, ela gera a tabela verdade para a mesma na seção dedicada em tempo real.
Se houver erros em sua expressão de entrada, ela mostra o mesmo no painel inferior.
2] Crie uma tabela verdade usando um serviço da web gratuito
Você também pode usar um serviço da web online para gerar uma tabela verdade. Aqui estão alguns serviços geradores de tabela verdade melhores que você pode usar:
mrieppel.net truthtablemaker.com loighic.net stanford.edu
1] mrieppel.net

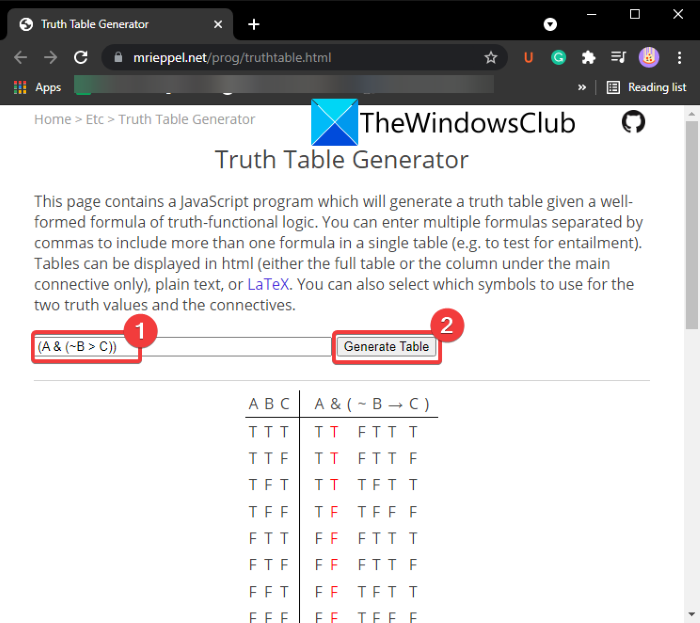

mrieppel.net é um serviço online simples para gerar uma tabela verdade. Você pode inserir a expressão booleana na caixa e clicar no botão Gerar Tabela para calcular a tabela verdade correspondente.
Você pode selecionar os valores verdadeiros de formato na tabela verdade de saída como T/F, 0/1, etc. Ele também permite definir o tipo de tabela verdade como Tabela completa, Somente conectivo principal, Tabela de texto ou Tabela LaTex para gerar um tipo específico de tabela verdade. Além disso, você também pode selecionar os conectivos para inserir a expressão. Ele fornece alguns exemplos de como a expressão de entrada deve ser.
Leia: Como usar a função OR do Excel para determinar se uma condição é verdadeira.
2] truthtablemaker.com
truthtablemaker.com é um serviço gerador de tabela de verdade on-line dedicado. Basta acessar o site em seu navegador e inserir uma expressão lógica. Em seguida, clique no botão Obter tabela da verdade para gerar a respectiva tabela da verdade.
Ele mostra um guia rápido em sua interface principal sobre como usar esta ferramenta e o formato e os símbolos necessários para ser usado na expressão.

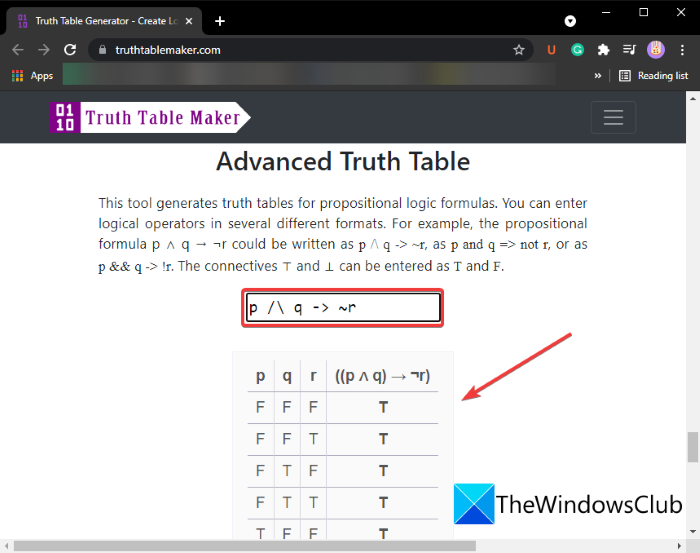

Para uma tabela verdade proposicional, você pode clicar no botão Tabela verdade avançada . Em seguida, ele solicitará que você insira uma fórmula lógica proposicional na caixa. Digite a fórmula e ela exibirá a respectiva tabela verdade.
3] loighic.net

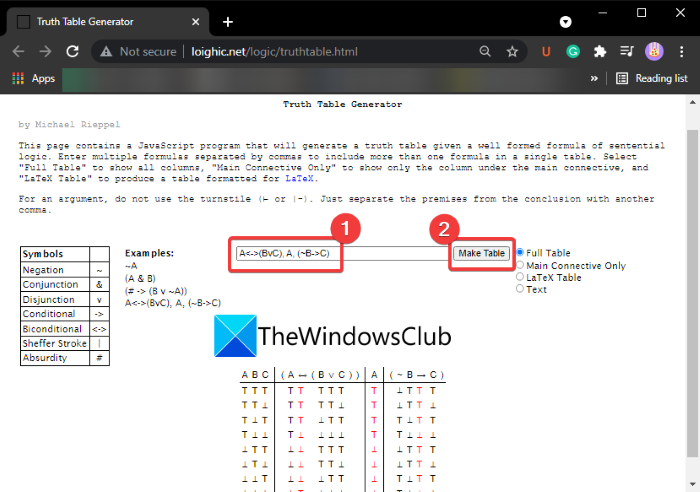

loighic.net fornece uma ferramenta geradora de tabela verdade online. Você pode gerar a tabela de verdade completa, apenas o conector principal, a tabela LaTeX e a tabela de verdade de texto. Basta inserir a expressão booleana e clicar na opção Criar tabela. Ele mostrará a tabela de verdade abaixo.
4] stanford.edu

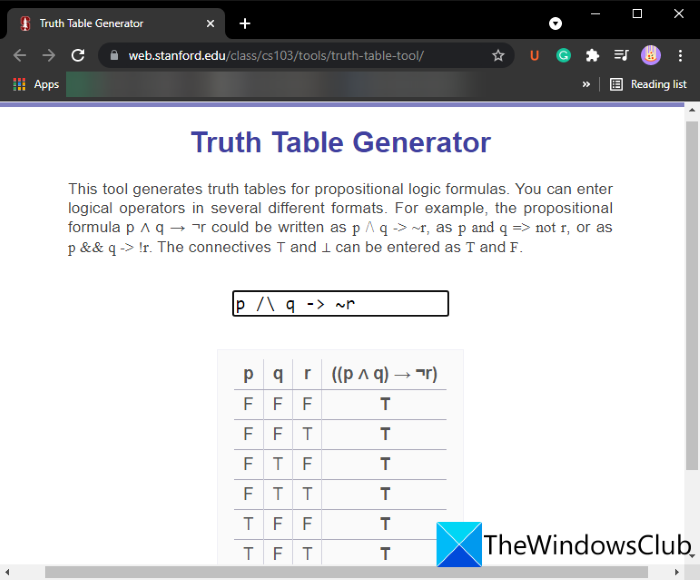

Stanford.edu é uma ferramenta simples para calcular tabelas de verdade para fórmulas lógicas booleanas e proposicionais. Você pode inserir a fórmula e ela irá gerar automaticamente a respectiva tabela verdade no navegador da web.
Como você faz uma tabela verdade booleana?
Você pode fazer uma tabela verdade booleana por inserindo a respectiva expressão booleana com a sintaxe correta. Quase todos os softwares e ferramentas online discutidos acima permitem que você crie uma tabela verdade a partir de uma expressão booleana. Na lista, você usa um software como SimpleSolver, Logicheck ou LogicCalculus, conforme explicado acima. Como alternativa, você pode usar qualquer um dos serviços da web discutidos para gerar uma tabela verdade booleana.
Como você cria uma tabela verdade com duas variáveis?
Para criar uma tabela verdade com duas variáveis, você pode inserir uma expressão booleana ou projetar um circuito lógico com duas entradas. Por exemplo, A + B=C. Aqui, A e B são duas variáveis de entrada, o sinal + denota a porta OR e C é a saída gerada com as combinações dos valores A e B.
Espero que esta postagem ajude você a gerar uma tabela verdade para expressão booleana ou circuito lógico no Windows 11/10.
