Az Open Optical Designer egy ingyenes webes alkalmazás optikai lencsék tervezésére, amely szekvenciális lencseelemekből (felületekből) áll. Alapvetően arra lett kifejlesztve, hogy támogassa többféle típusú lencse gyakorlati tervezését, beleértve az összetett lencséket is, mint például a nagy rekesznyílású dupla Gauss lencse egyik oldalán pozitív, a másik oldalán negatív meniszkusszal az optikai aberrációk gondozása és szabályozása érdekében.
Az alkalmazás néhány nagyon jó és hasznos funkciót biztosít, mint például a teljes geometriai sugárkövetés szimulációja, az aszférikus felületek támogatása kúpos konstans használatával és a Felületszerkesztő az objektív elemek, amelyek segítségével megadhatja a lencse görbületi sugarát, rekesznyílás sugarát, vastagságát és anyagát. Ezen túlmenően az Open Optical Designer lehetővé teszi a bejövő sugarak környezetének vezérlését olyan kulcsfontosságú paraméterek használatával, mint a bemeneti sugársugár, a bemeneti FOV szög, a sugarak per sugár, a rekesztávolság, a középső hullámhossz és továbbiak.
Hogyan Működik:
1. Kattintson a cikk végén található hivatkozásra az Open Optical Designer megnyitásához.

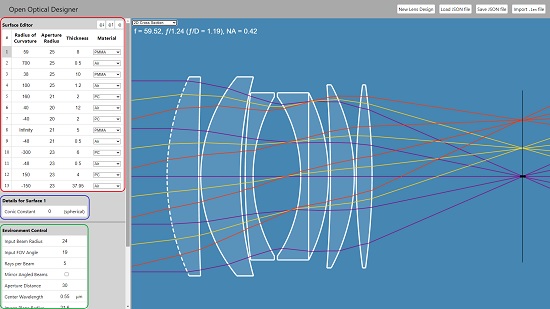

2. Megfigyelhető, hogy a képernyő bal oldalán lévő panel a Felületszerkesztő és a Környezetvezérlés opciókat tartalmazza, míg a képernyő jobb oldalán a geometriai sugárkövetés látható.
3. Látni fogja, hogy alapértelmezés szerint már több mint 10 lencsefelület van konfigurálva, a Környezetvezérlés értékei kitöltve, és a sugárkövetési szimuláció látható az alkalmazásban.
4. Ha a Felületszerkesztőben bármelyik felület számára kattint, a kérdéses felületet szaggatott vonalak segítségével lehet megjeleníteni, ami nagyon megkönnyíti az azonosítását.
5. Kattintson bármelyik értékre, például a görbületi sugárra, a vastagságra vagy a rekeszsugárra, és írja be közvetlenül a mezőbe az értékek módosításához. Bármely felület anyaga megváltoztatható a legördülő listából bármelyik elem kiválasztásával, például fluorit, gyémánt, PMMA, germánium stb.
6. Új felület hozzáadásához kattintson bármelyik felületre a Felületszerkesztőben annak kijelöléséhez, és a jobb felső sarokban található megfelelő gombokkal adjon hozzá új felületet a kijelölés előtt vagy után. A „Kijelölt felület törlése” gombra kattintva bármely kiválasztott felületet törölhet is.
7. Bármely felület kúpállandójának meghatározásához válassza ki azt a Felületszerkesztőben, és írja be az értéket a „Felület részletei” szakaszba.
8. A bejövő sugarak környezetének módosításához görgessen le a „Környezetvezérlés” részhez, kattintson bármelyik számértékre, és módosítsa közvetlenül.
9. Amikor a Felületszerkesztővel módosítja a felületeket, vagy módosítja a Environment Control paramétereit, a sugárkövetési vizualizáció valós időben frissül, hogy tükrözze a változásokat.
10. A vizualizációs képernyő tetején található legördülő lista segítségével módosíthatja a nézetet 2D keresztmetszetre, sugár-eltérésre, kromatikus aberrációra és egyebekre.
11. Az objektívterv JSON-fájlként való mentéséhez vagy egy mentett terv JSON-formátumban való betöltéséhez kattintson a megfelelő gombokra a jobb felső sarokban. Kattintson az „Új lencsekialakítás” gombra, hogy új tervezést kezdjen el a nulláról. A „.len fájl importálása” lehetőségre kattintva is importálhat bizonyos felületi paramétereket felismerő tervezési felületeket.
Záró megjegyzések:
Az Open Optical Designer egy remek webes alkalmazás, amely segíti az optikai tervezést. lencsék, beleértve a több pozitív és negatív felülettel rendelkező összetett lencséket is. Valós idejű geometriai sugárkövetést szimulál, és más nézetablakokat is támogat, mint például a sugár/kromatikus aberráció és az optikai úthossz. Az Open Optical Designer helyileg fut a webböngészőben, és működéséhez nincs szükség webszerverre.
Kattintson ide az Open Optical Designer megnyitásához.
