Introduzione

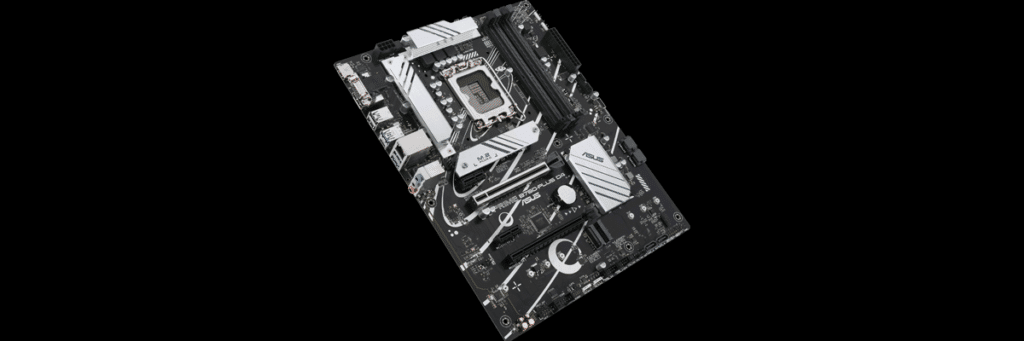

La scheda madre che esaminiamo oggi è la ASUS PRIME B760-PLUS D4. È una scheda madre con socket LGA 1700 che supporta le CPU Intel di 12a e 13a generazione. Al momento in cui scriviamo, l’ASUS PRIME B760-PLUS D4 arriva a circa $ 160. Di conseguenza, è una scheda madre orientata al budget. È essenzialmente ridotto al minimo, ma mantiene ancora il pieno supporto della CPU per le ultime CPU Intel.
ASUS ha diverse serie di schede madri tra cui le schede madri delle serie TUF, Prime, ProArt, CSM, Workstation e ROG. C’è una certa sovrapposizione tra la serie TUF e la serie Prime, ma in generale, le offerte Prime sono tra le più economiche al di fuori delle cose CSM che non sono per gli appassionati in primo luogo.
Chipset Intel B760 Express

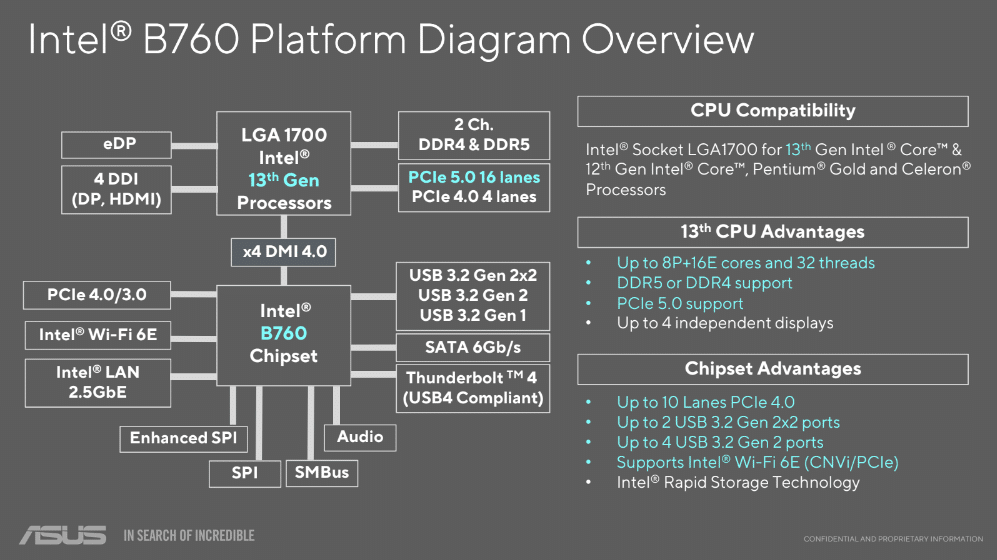

Il chipset B760 di Intel ha molte delle stesse caratteristiche dei suoi Z790Express, anche se con meno linee PCIe, meno porte SATA e meno porte USB. Non hai nemmeno il supporto RAID PCIe/NVMe. Tuttavia, è supportato RAID su dispositivi SATA. Supporta PCI-Express 5.0, 4.0 e 3.0. In generale, stai guardando circa la metà delle corsie PCIe scegliendo B760. Troverai anche l’overclock della memoria solo con B760 mentre puoi usare BCLK, ecc. Su Z790. Di seguito è riportato un diagramma a blocchi generale del chipset B760 fornito da ASUS come riferimento.
Confezione e contenuto

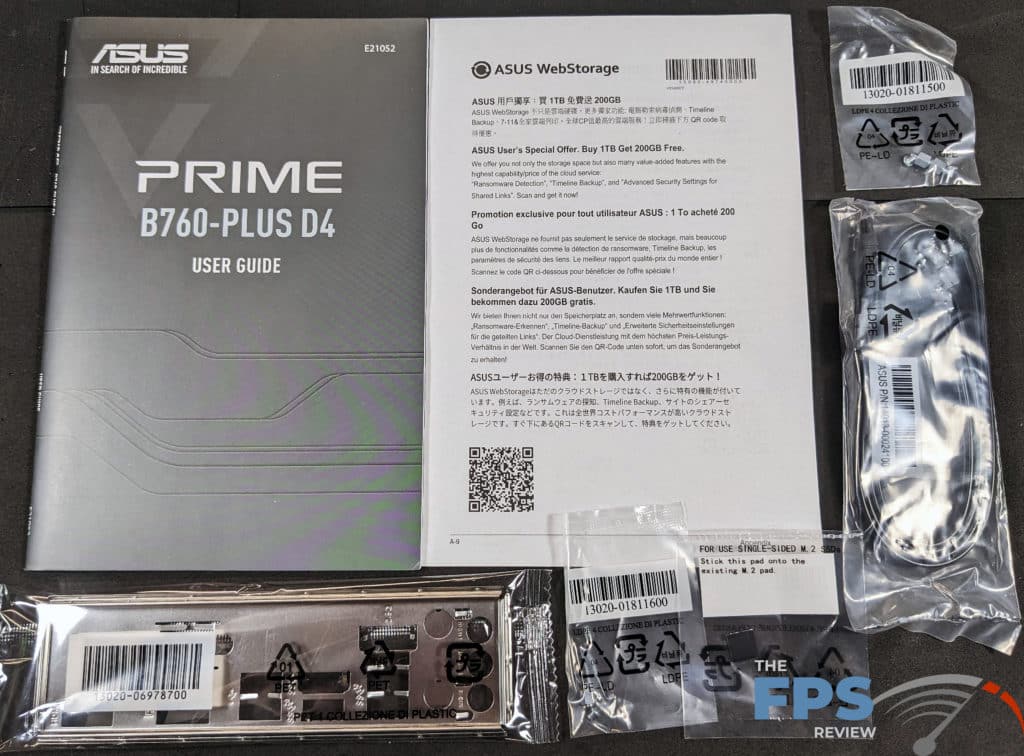

Essendo una scheda madre orientata al budget, non c’è molto nella confezione. In effetti, la confezione è una delle più sottili che abbia mai visto. Non sembra nemmeno che pesi molto. All’interno della confezione troverai ASUS PRIME B760-PLUS D4 stessa scheda madre, alcune viti M.2, una guida per l’utente, uno schermo I/O e alcuni cavi SATA.
ASUS PRIME B760-PLUS D4 PCB e caratteristiche

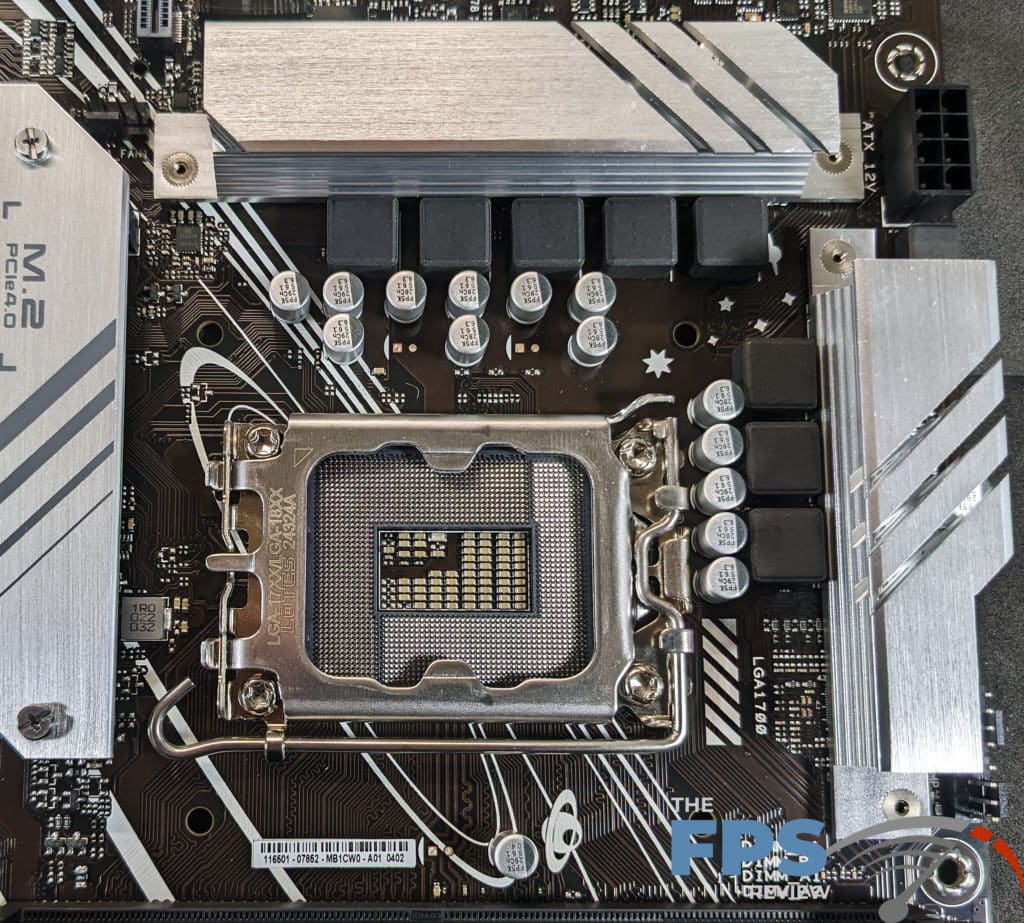

Quando si tratta di alimentazione, ASUS non dice nemmeno in qualsiasi suo materiale stampato o sito Web quali sono le specifiche dei suoi VRM, strozzatori o altri componenti. Senza rimuovere i dissipatori di calore piuttosto anemici non saprei dirtelo. Basti dire che l’erogazione di potenza è nella migliore delle ipotesi una sorta di soluzione 7+1 e, conoscendo ASUS, è probabilmente più simile a una soluzione a 4 fasi con due induttanze per fase o qualcosa del genere. C’è solo un singolo connettore di alimentazione a 8 pin e comunque la scheda madre non è progettata per l’overclocking. Abbiamo testato questa scheda madre con un 12900K che è probabilmente più impegnativo di quello con cui la maggior parte delle persone abbinerà questa scheda. (Ne parleremo più avanti.) Di conseguenza, non sarei troppo preoccupato per la mancanza di hardware VRM più robusto.
Detto questo, dato il suo prezzo non credo che gli acquirenti di 13900KS stiano comunque acquistando schede B760. Il PCB è piuttosto sottile e la mia prima impressione è che questa cosa sia essenzialmente smontata. È un po’più elegante da guardare rispetto alle tue tipiche cose OEM, ma è più in quella vena in termini di costruzione. Questo non vuol dire che ci sia qualcosa di sbagliato in questo, è quello che ci aspetteremmo da una scheda madre a questo prezzo.

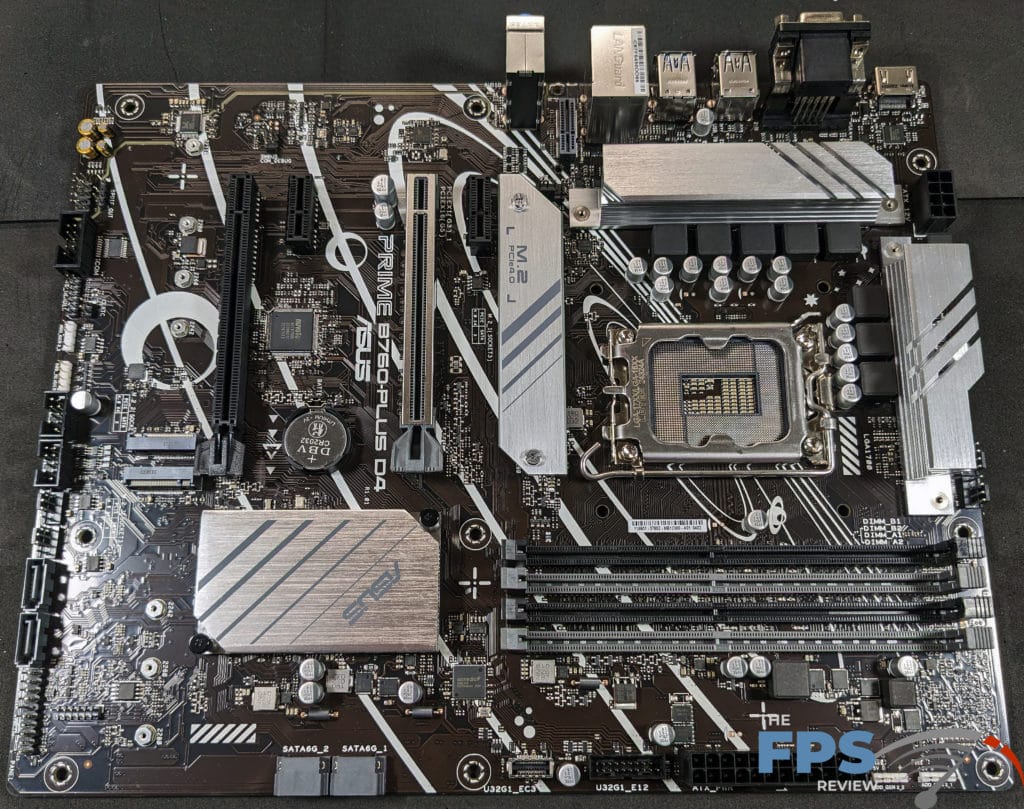

Sul PCB troverai 1 connettore per ventola CPU a 4 pin, 1 connettore per pompa AIO a 4 pin dedicato e 3 connettori per ventola chassis a 4 pin. Troverai anche 3 intestazioni RGB indirizzabili, 1 intestazione Aura RGB, 1 pulsante CMOS trasparente e un’intestazione Thunderbolt. Quello che non troverai è l’illuminazione RGB di alcun tipo. Sebbene le intestazioni siano presenti, non è possibile trovare LED sul PCB stesso. Non ne hai nemmeno uno nel dissipatore di calore del chipset.
Quando si tratta di espansione, essendo una scheda basata su chipset B760 limita il numero di porte USB rispetto alla Z790. Detto questo, hai un sacco di capacità di espansione qui. Hai 3 slot M.2. Lo slot M.2_1 supporta dispositivi di tipo 2242/2260/2280 utilizzando fino a 4 linee PCIe. M.2_2 supporta i dispositivi di tipo 2242/2260/2280/22110 utilizzando 4 corsie PCIe. Infine, M.2_3 supporta il tipo 2242/2260/2280 utilizzando 2 corsie PCIe. Anche ASUS PRIME B760-PLUS D4 supporta fino a 4 dispositivi SATA.

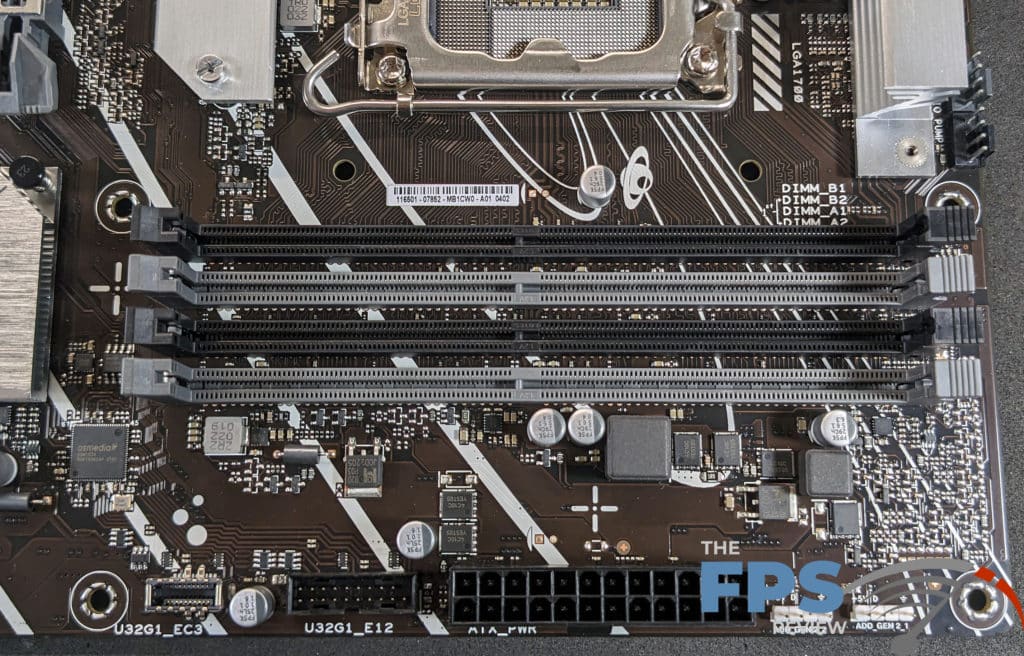

Come al solito, ci sono quattro slot DIMM DDR4 che supportano dimensioni di memoria fino a 128 GB utilizzando DIMM da 32 GB. Sono supportate velocità superiori a DDR4 4000MHz. ASUS usa quello che chiama il suo”Optimem”.
Per quanto riguarda gli slot PCIe, il chipset B760 non ha tante corsie come lo Z790. Tuttavia, c’è ancora una discreta quantità di capacità di espansione qui. ASUS PRIME B760-PLUS D4 ha 1 slot PCIe 5.0 x16, 1 slot PCIe 4.0 x16 (x4 elettrico) e 2 slot PCIe 3.0 x1. ASUS PRIME B760-PLUS D4 ha 6 porte USB sul pannello I/O posteriore e 7 tramite connettori interni per un totale di 13 porte. Sono un sano mix di porte USB 3.2 Gen 2 e Gen 1.

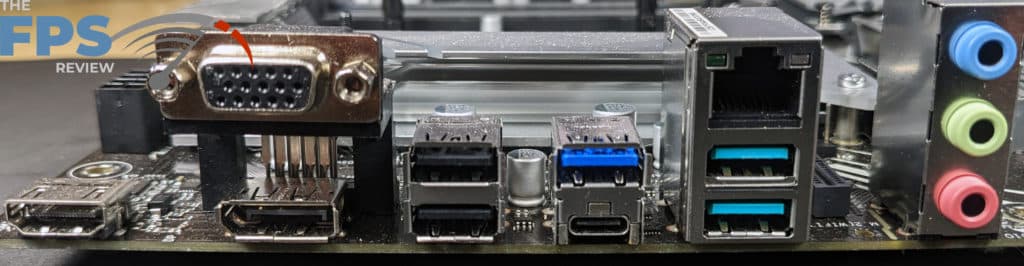

Il pannello I/O è relativamente scarso a questo prezzo. Ci sono 6 porte USB, 1 porta di tipo C e il resto sono porte di tipo A di varie velocità. Troverai una singola porta RJ-45 che supporta velocità di 2,5 GbE. C’è una porta DisplayPort e un connettore D-SUB che mi riporta agli anni’90. Infine, abbiamo 3 jack mini-stereo per l’audio analogico. Non ottieni nemmeno un’uscita ottica che è stata una sorpresa per me. Non credo di aver mai visto una scheda madre senza uno dai tempi dell’audio AC97, quando le schede madri iniziarono ad arrivare con l’audio integrato.
Anche così, l’audio integrato ha condensatori audio premium, isolamento PCB e audio 7.1 HD. È un’implementazione Realtek ma ASUS non fornisce alcuna specifica al riguardo. La mia ipotesi è che sia un CODEC più vecchio in quanto non è il più recente ALC4080 basato su USB. Molto probabilmente è un ALC1220 o addirittura un ALC897.
Anche la mancanza di uno scudo I/O integrato è in qualche modo sorprendente, ma solo perché continua a scendere a prezzi sempre più bassi in ogni ciclo del prodotto. Quindi è stato strano non vedere neanche quello, ma riflettendoci non è sorprendente per $ 160 dato che l’attuale tetto massimo per le schede madri è più di 10 volte quello.
