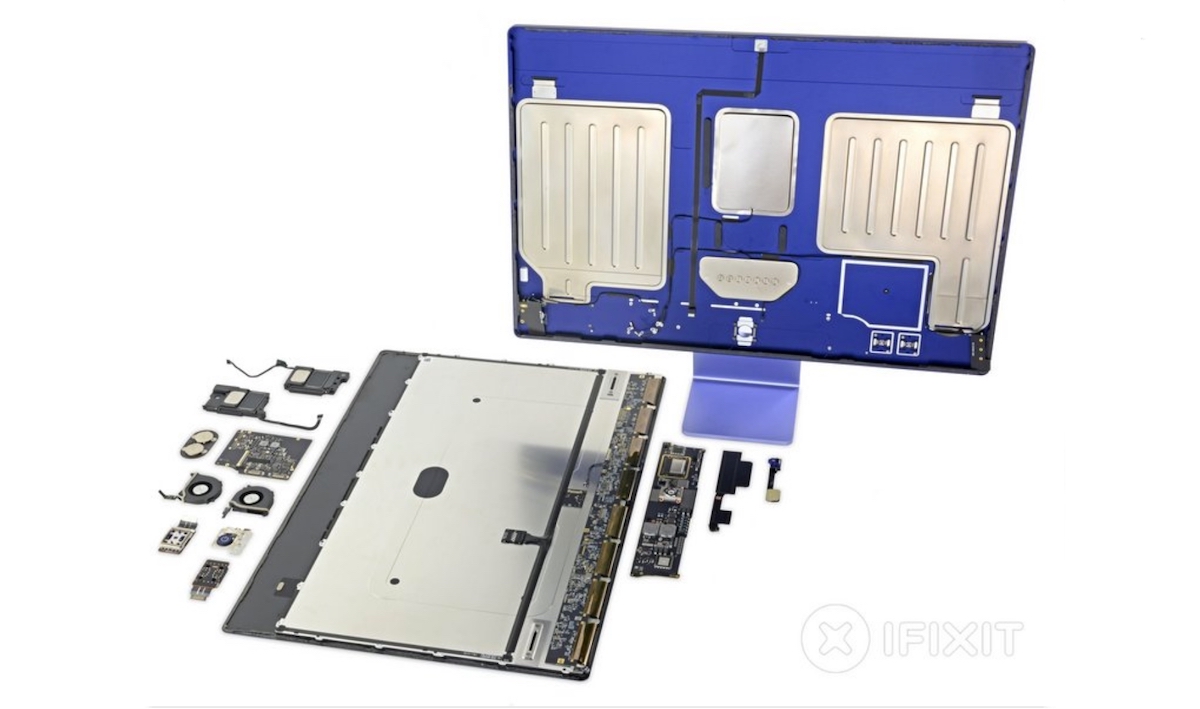

Gigant technologiczny z Cupertino wprowadził niedawno swój niestandardowy Apple Silicon w innym modelu Maca, nowym 24-calowy M1 iMac . Aby dać nam wgląd w jego komponenty, ich układ i nie tylko, ekspert ds. Rozbiórki iFixit rozebrał M1 iMac.
Inżynierowie wybrali iMac klasy średniej M1 z 8-rdzeniowym procesorem, 8-rdzeniowym procesorem graficznym, 16-rdzeniowym silnikiem Neural Engine i 8 GB zunifikowanej pamięci oraz 256 GB miejsca na dysku SSD. Wybierają system w kolorze fioletowym i ich pierwsze wrażenie z komputera jest takie, że jest on bardzo podobny do iPada ze względu na jego zadziwiająco cienką konstrukcję 11,5 mm. „ M1 iMac jest cienki jak dwa iPady-nie jest wystarczająco głęboki na gniazdo słuchawkowe , więc iMac obrócił wtyczkę na bok, aby pasować ”. Oto szczegóły rozebrania.
Rozerwanie 24-calowego M1 iMac pokazuje, że kolory Apple również pasują do wewnętrznych portów
W stopce komputera znajduje się numer modelu: A2438 i EMC 3663 z nowym napisem „Wyprodukowano w Tajlandii”. Poprzednie modele komputerów iMac były montowane w Chinach, ale ten nowy podpis pokazuje, że gigant technologiczny z Cupertino stopniowo przenosi swoje jednostki montażowe z kraju ze względu na prawa człowieka i kwestie taryfowe.
Przechodząc dalej, zdjęcie rentgenowskie nowego komputera M1 iMac ujawniło, że we wnętrzu dominują dwie metalowe płytki, w logo Apple znajduje się sprzęt antenowy, który nie ma już kształtu jabłka, oraz „prawie wszystko krzem jest skoncentrowany w wąskich poziomych paskach na górze (tablica wyświetlacza) i na dole (główna tablica logiczna) ”.
W dużym podbródku komputera Apple umieścił jeszcze zmniejszoną płytę główną iMac ze względu na chip M1 SoC. Płytka logiczna tego samego rozmiaru co M1 Macbook Air (2020), ale ma dwa wentylatory do aktywnego chłodzenia, „e każdy wentylator wieje do wewnątrz przez płytę główną, gdzie radiator pobiera ciepło z M1 za pomocą miedzianego ciepła rura i dwa krótkie radiatory ”.
Jedna strona płyty głównej jest wyposażona w
- Apple APL1102/339S00817 64-bitowy 8-rdzeniowy SoC M1 (system na chipie).
- SK Hynix H9HCNNNCRMMVGR-NEH 8 GB (2 x 4 GB) pamięć LPDDR4
- Kioxia KICM225VE4779 128 GB pamięci flash NAND
- Moduł Wi-Fi/Bluetooth Murata 339S00763
- Układ scalony zarządzania energią Apple APL1096/343S00474
- Układ scalony zarządzania energią Apple APL1097/343S00475
- Układ scalony zarządzania energią Richtek RT4541GQV
Odwrotna strona tablic logicznych:
- Kioxia KICM225VE4779 128 GB pamięci flash NAND
- Macronix MX25U6472F 64 MB pamięci szeregowej NOR flash
- Kontroler Ethernet Broadcom BCM57762
- Infineon (dawniej Cypress Semiconductor) CYPDC1185B2-32LQXQ Kontroler kabla USB-C
- Texas Instruments TPS259827ON 15-amperowy eFuse z monitorowaniem prądu obciążenia i przejściowe zarządzanie błędami
- Kodek audio Cirrus Logic CS42L83A
Ponieważ iMac jest wyposażony w M1 Apple Silicon, tutaj to komponenty chipa z porzucenia MacBooka Air.

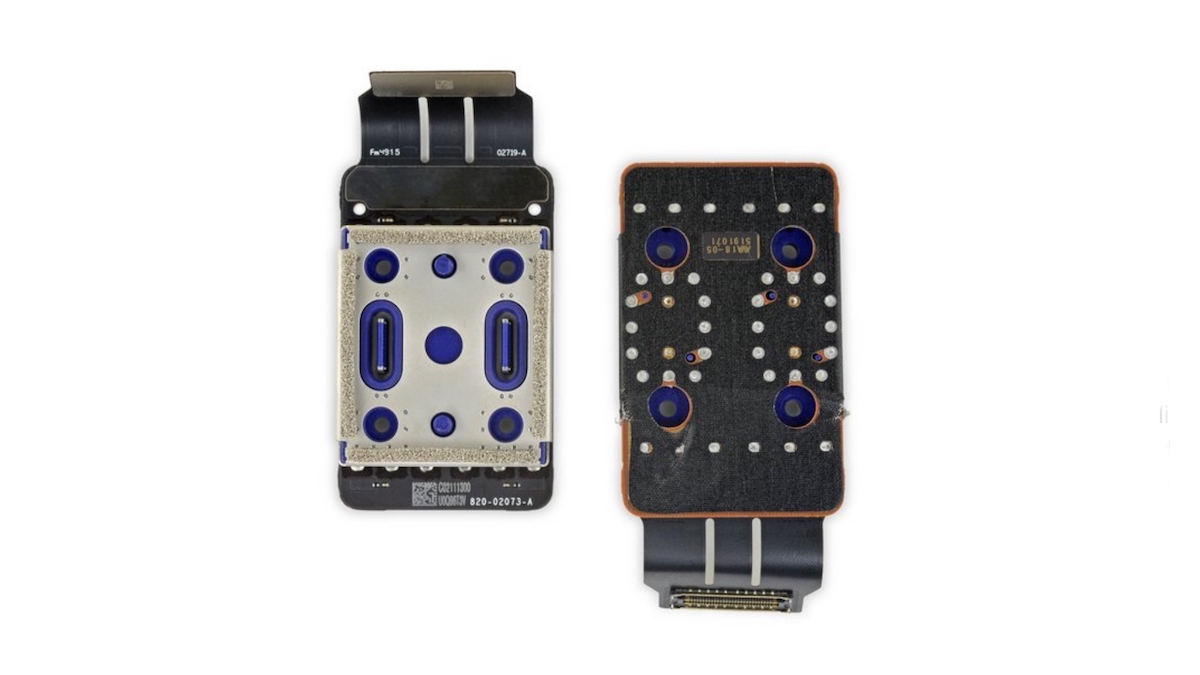

Firma Apple słynie z dbałości o szczegóły, co widać w doborze kolorystycznym akcesoriów, kablach, a także opakowaniu. Ale dopasowanie kolorów nie kończyło się na tym, firma ma również dopasowane kolorystycznie porty wewnętrzne. Dopasowane kolorystycznie karty USB-C można odłączyć, aby ułatwić ich wymianę.
Werdykt
- Najnowszy iMac firmy Apple podąża za innymi maszynami M1 ciekawą, ale jeszcze trudniejszą do naprawy ścieżką.
- Aby uczynić to tak cienkim, jak to tylko możliwe, włożono wiele imponujących rozwiązań inżynieryjnych, ale czy ktoś naprawdę potrzebował cieńszego komputera stacjonarnego typu all-in-one? Priorytety Apple nadal są kłopotliwe.
iFixit dał komputer ze słabym wynikiem naprawy wynoszącym 2, 10 jest najłatwiejszy, ponieważ niektórych komponentów nie można łatwo wymienić.
- Wentylatory, porty USB, gniazdo słuchawkowe, przycisk zasilania, głośniki i kamera internetowa są dość modułowe i można je naprawić w mgnieniu oka.
- Zewnętrzny zasilacz jest trywialny do wymiany, ale bardzo trudny w serwisowaniu.
- Wyświetlacz jest żmudny do usunięcia i wymiany, ale jest to najbardziej dostępny element.
- Nie trzeba zmieniać pamięci wewnętrznej-poważny cios dla napraw, aktualizacji, odzyskiwania danych, a nawet bezpieczeństwa.
- Pamięć jest przylutowana bezpośrednio do pakietu M1, co sprawia, że wymiana lub aktualizacja jest niepraktyczna.
- Jedyna ścieżka dostępu prowadzi przez klej do wyświetlacza, co sprawia, że wszystkie naprawy są żmudne.
