Open Optical Designer è un’applicazione web gratuita per la progettazione di lenti ottiche che comprende elementi di lenti sequenziali (superfici). Fondamentalmente è stato sviluppato per supportare la progettazione pratica di diversi tipi di lenti, comprese quelle composite come una doppia lente Gauss ad ampia apertura con un menisco positivo da un lato e un menisco negativo dall’altro per prendersi cura e controllare le aberrazioni ottiche./p>
L’applicazione fornisce alcune funzionalità molto valide e utili come la simulazione del ray tracing geometrico completo, il supporto per le superfici asferiche utilizzando la costante conica e un editor di superficie che definisce gli elementi dell’obiettivo che è possibile utilizzare per inserire il raggio di curvatura, il raggio di apertura, lo spessore e il materiale dell’obiettivo. Oltre a questo, Open Optical Designer ti consente anche di controllare l’ambiente dei raggi in entrata utilizzando parametri cruciali come il raggio del raggio di input, l’angolo del FOV di input, i raggi per raggio, la distanza di apertura, la lunghezza d’onda centrale e altro.
Come Funziona:
1. Fai clic sul link che abbiamo fornito alla fine di questo articolo per accedere a Open Optical Designer.

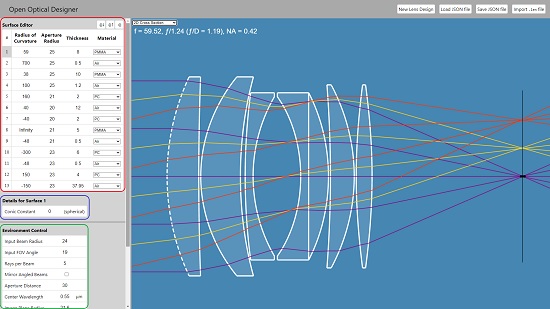

2. Puoi osservare che il pannello a sinistra dello schermo fornisce le opzioni Surface Editor e Environment Control mentre il lato destro dello schermo ti consente di visualizzare il ray tracing geometrico.
3. Scoprirai che più di 10 superfici dell’obiettivo sono già state configurate per impostazione predefinita, i valori per il controllo dell’ambiente sono stati riempiti e la simulazione del ray tracing è visibile nell’applicazione.
4. Se fai clic sul numero di qualsiasi superficie nell’Editor di superfici, la superficie in questione può essere visualizzata tramite linee tratteggiate che ne facilitano l’identificazione.
5. Fare clic su qualsiasi valore come Raggio di curvatura, Spessore o Raggio di apertura e digitare direttamente nella casella per modificare i valori. Il materiale di qualsiasi superficie può essere modificato scegliendo qualsiasi elemento dall’elenco a discesa come Fluorite, Diamante, PMMA, Germanio ecc.
6. Per aggiungere una nuova superficie, fare clic su qualsiasi superficie nell’editor di superfici per selezionarla e utilizzare i pulsanti corrispondenti in alto a destra per aggiungere una nuova superficie prima o dopo la selezione. Puoi anche eliminare qualsiasi superficie selezionata facendo clic sul pulsante”Elimina superficie selezionata”.
7. Per definire la costante conica per qualsiasi superficie, selezionala nell’editor di superficie e digita il valore nella sezione”Dettagli per superficie”.
8. Per modificare l’ambiente per i raggi in arrivo, scorri verso il basso fino alla sezione”Controllo ambiente”, fai clic su qualsiasi valore numerico e modificalo direttamente.
9. Man mano che apporti modifiche alle superfici utilizzando l’editor di superficie o modifichi i parametri di controllo dell’ambiente, la visualizzazione del ray tracing viene aggiornata in tempo reale per riflettere le modifiche.
10. Puoi utilizzare l’elenco a discesa nella parte superiore della schermata di visualizzazione per modificare la vista in sezione trasversale 2D, aberrazione dei raggi, aberrazione cromatica e altro.
11. Per salvare il design della lente come file JSON o per caricare un design salvato nel formato JSON, fare clic sui pulsanti corrispondenti in alto a destra. Fai clic sul pulsante”Nuovo design dell’obiettivo”per iniziare un nuovo design da zero. Puoi anche fare clic su”Importa file.len”per importare superfici di progettazione che riconoscono determinati parametri di superficie.
Commenti di chiusura:
Open Optical Designer è un’ottima applicazione web per aiutare a progettare ottiche lenti comprese quelle composte con più superfici positive e negative. Simula il ray tracing geometrico in tempo reale e supporta anche altri viewport come Ray/Aberrazione cromatica e Lunghezza del percorso ottico. Open Optical Designer viene eseguito localmente nel browser Web e non richiede alcun server Web per funzionare.
Fai clic qui per accedere a Open Optical Designer.
