Gniazdo Intel LGA 1700 i LGA 1800, które zostało zaprojektowane dla procesorów nowej generacji firmy Intel, w tym nadchodzącej rodziny komputerów stacjonarnych Alder Lake, wyciekło przez Laboratorium Igora. Gniazdo będzie zasilać co najmniej dwie generacje procesorów i może zostać rozszerzone, aby dalej obsługiwać następną generację.
Projekt i plany gniazd Intel LGA 1700 i LGA 1800 wyciekają, będą obsługiwać procesory Alder Lake i przyszłej generacji
Osłona gniazda Intel LGA 1700 i LGA 1800 wyciekła w zeszłym tygodniu, co pokazało nam jeden interesujący szczegół, na okładce znajdowały się etykiety zarówno dla gniazd LGA 1700, jak i LGA 1800. Gniazdo LGA 1700 będzie obsługiwać co najmniej dwie generacje, Alder Lake i Raptor Lake. Ale nie wiemy jeszcze, do czego jest przeznaczony LGA 1800. Może być specyficzny dla platformy Xeon-W lub może być zaprojektowany dla pierwszych procesorów 7 nm, które pojawią się w 2023 roku wraz z Meteor Lake, choć to tylko czysta spekulacja.

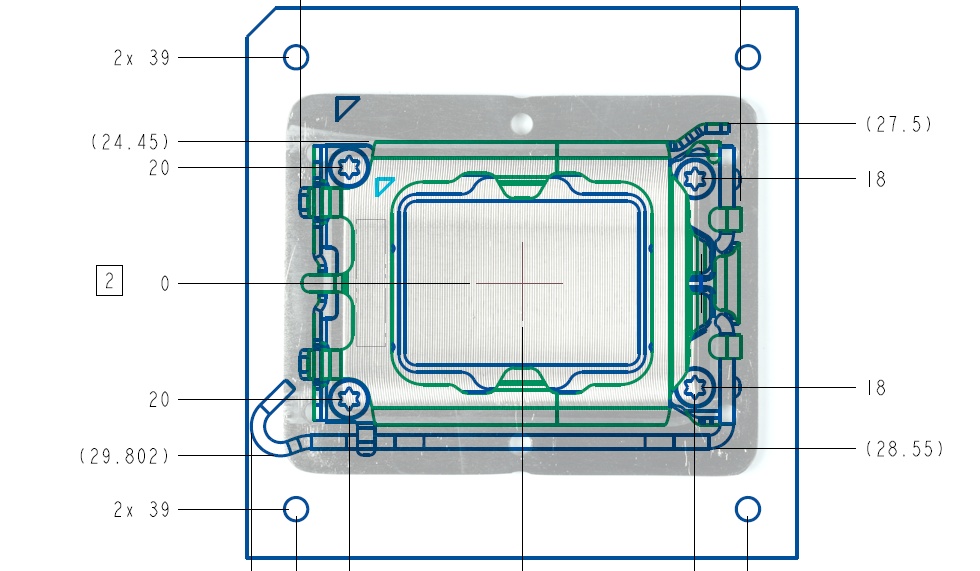

Schemat gniazda Intel LGA 1700/LGA 1800 (Kredyty obrazkowe: Laboratorium Igora)
Jeśli chodzi o szczegóły gniazd, Intel stosuje asymetryczną konstrukcję, która stwarza, ponieważ procesory Alder Lake nie mają już kształtu kwadratu. Komputery stacjonarne Alder Lake będą dostarczane w obudowie 37,5×45,0mm i będą obsługiwane przez gniazdo „V0”, które znamy jako LGA 1700. Nowe gniazdo zmienia również pozycje montażowe na siatkę 78x78mm zamiast 75x75mm. Wysokość Z została również zmieniona do 6,529 mm w porównaniu do 7,31 mm w poprzednich gniazdach LGA 12**/115*.
Doprowadziłoby to do dwóch dużych zmian, po pierwsze, chłodnice procesora będą musiały być prawidłowo zamontowane na procesorze, co musi zostać potwierdzone przez sprzedawcę przed instalacją, a po drugie, należy wysłać nowe i odświeżone wsporniki montażowe przez chłodniejszych producentów do obsługi Intel Alder Lake i LGA 1700. Widzieliśmy MSI już to robi w swojej nadchodzącej linii chłodnic cieczy MAG AIO, więc możemy oczekiwać, że inni producenci zrobią to samo.

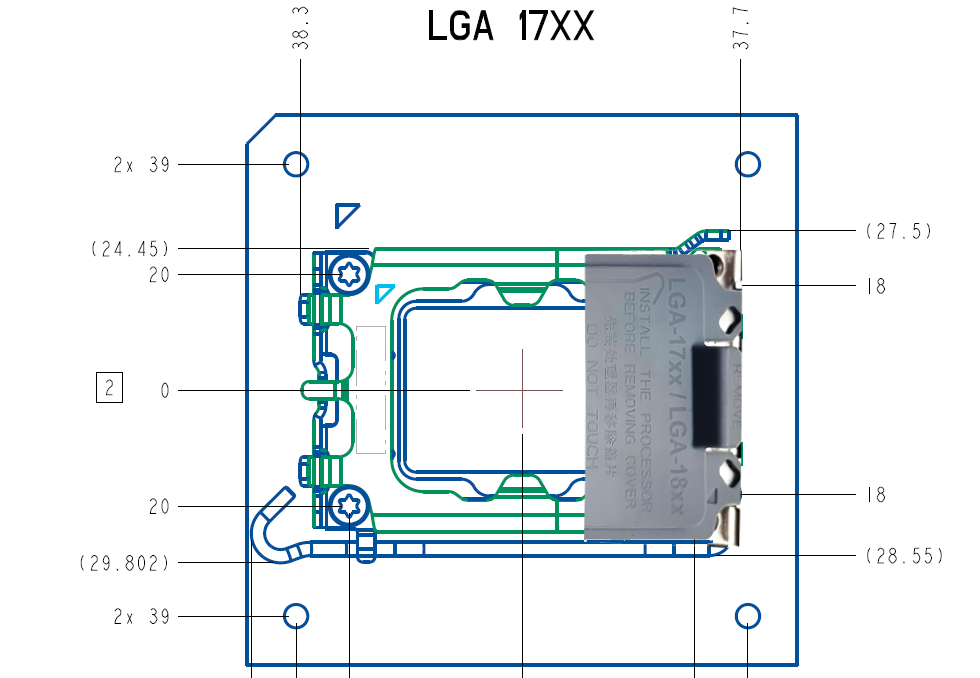

Montaż gniazda Intel LGA 1700/LGA 1800 (źródła zdjęć: Igor’s Lab)

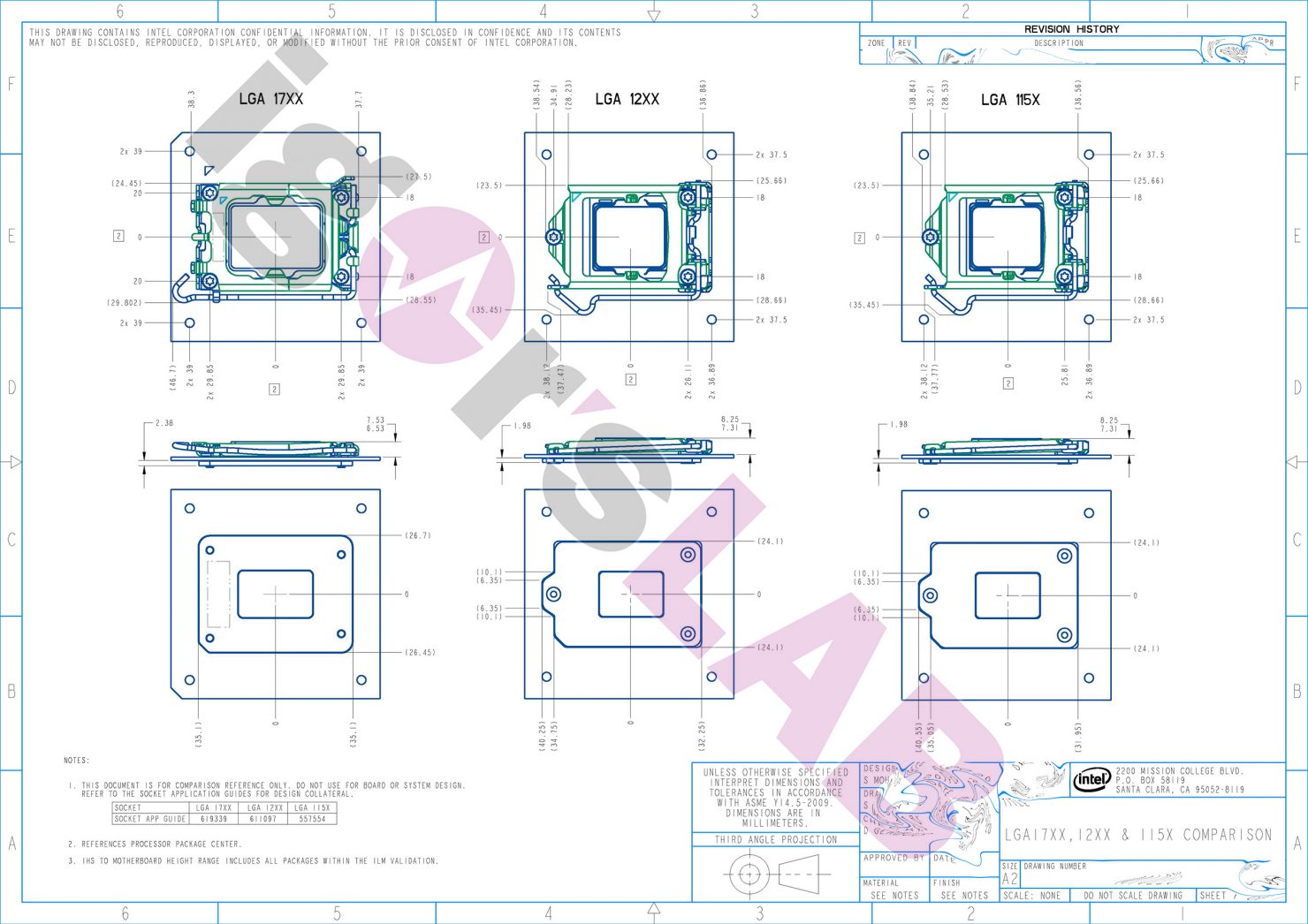

Szczegóły gniazda Intel LGA 1700/LGA 1800 „V0” (napisy: Karta wideo)
| Dane techniczne | |
|---|---|
| Szczegóły gniazda Intel LGA1700 | |
| Wysokość IHS do MB (stos Z, zatwierdzony zakres): | 6,529 – 7532 mm |
| Wzór otworów rozwiązania termicznego: | 78 x 78 mm |
| Wysokość płaszczyzny do siedzenia w gnieździe: | 2,7 mm |
| Maksymalna wysokość środka ciężkości rozwiązania termicznego z IHS: | 25,4 mm |
| Całkowite statyczne minimum kompresji: | 534N (120 funtów siły), początek życia 356 N (80 funtów siły) |
| Maksymalny koniec okresu eksploatacji: | 1068 N (240 lbf) |
| Ładowanie gniazda: | 80-240 lbf |
| Maksymalna kompresja dynamiczna: | 489,5 N (110 lbf) |
| Maksymalna masa rozwiązania termicznego: | 950 gramów |
| Ważna uwaga: | Wprowadzono funkcję Keep In Zone dla rozwiązań termicznych LGA17xx-18xx. Dostępne są dwie objętości. Objętość asymetryczna zapewnia maksymalną dostępną przestrzeń projektową. Objętość symetryczna zapewnia możliwość obracania projektów na tablicy. Rozwiązanie termiczne pod obciążeniem powinno mieścić się w objętości |
Interesujące jest to, że procesory Alder Lake wykorzystują asymetryczną konstrukcję i chociaż nie wiemy, jak matryce zostaną umieszczone w IHS, wiemy z AMD Threadripper że procesory, które mają taką konstrukcję, wymagają pełnego pokrycia IHS i może to być trudna część, jeśli chodzi o chłodzenie zupełnie nowych procesorów Alder Lake. Jak dotąd wiemy, że Alder Lake będzie monolityczną, ale hybrydową konstrukcją procesora, więc okaże się, jak obsługiwane jest chłodzenie tych układów 12. generacji.
Styki kontaktowe gniazda Intel LGA 1700/LGA 1800 (źródła zdjęć: Igor’s Lab)
Jeśli chodzi o rozmieszczenie pinów, gniazdo Intel LGA 1700 będzie miało podobną konstrukcję w kształcie litery „L” z dwoma obszarami styku podobnymi do istniejącego gniazda LGA 1200, ale tylko w znacznie szerszej komorze, ponieważ musi pomieścić 500 więcej szpilek. Procesory Intel Alder Lake Desktop zostaną wprowadzone na rynek w czwartym kwartale 2021 r. i będą pierwsza popularna platforma konsumencka wykorzystująca technologie PCIe5.0 i DDR5 wraz z nowym podejściem do architektury hybrydowej, czymś, co Microsoft zoptymalizował pod kątem system operacyjny Windows 11.
