O que são códigos de bipe da placa-mãe?

Você já tentou ligar seu PC de mesa e, em vez de ser saudado pelo logotipo de inicialização, viu uma tela em branco que acompanha um estranho ruído de bipe? Você tem medo de que esses bipes sejam uma chamada de socorro do seu PC? Não se preocupe, pois você ficará bem (bem, na maioria dos casos). Embora se possa pensar que os bipes do computador são um sinal sinistro de falha de hardware, nem sempre é o caso. Os códigos de bipe da placa-mãe vêm essencialmente do UEFI/BIOS da placa-mãe do seu PC (a parte interna do firmware que ajuda você a inicializar o computador) e são uma maneira do tipo Wall-E para o seu PC se comunicar com você. Eles podem significar muitas coisas, desde falha de hardware até algo banal como um teclado mal encaixado. Portanto, se você estiver procurando por um guia para ajudá-lo a entender o que significam todos os bipes da placa-mãe, não procure mais.

Códigos de bipe da placa-mãe explicados (2022)

Neste artigo, contaremos tudo o que você precisa saber sobre os códigos de bipe da placa-mãe-desde por que eles existem e como você pode decifrá-los até uma visão mais detalhada dos vários fabricantes de BIOS que formam a sementeira dos códigos de bipe modernos. A ideia do artigo não é apenas ajudá-lo a entender o que são os códigos de bipe, mas também ensinar as várias maneiras pelas quais você pode interpretá-los.

Índice

Por que existem códigos de bipes de computador?

Antes de decifrarmos o que esses códigos de bipes específicos significam, é essencial entender por que eles aparecem durante a inicialização processo-up. O processo que precisaremos analisar para isso é chamado de POST ou Power-on-self-test.

O que é POST? Essencialmente, cada vez que um usuário liga seu PC, o BIOS coleta informações sobre os principais componentes do sistema e executa um teste de diagnóstico especial chamado Power On Self Test para garantir que cada componente esteja funcionando corretamente. Embora todo o processo seja mais complicado do que isso, lembre-se de que é uma espécie de teste de diagnóstico para o seu computador. Portanto, se o BIOS identificar um problema de hardware durante este teste, ele exibirá uma mensagem de erro no monitor chamada POSTCODE.

No entanto, se a falha ocorrer no processo POST antes de qualquer sinal de exibição ser enviado, o problema não poderá ser mostrado como um sinal visual. E é aí que os bipes da placa-mãe entram em cena. Sendo um sinal de áudio, os bipes podem pegar informações do BIOS e transformá-las em algo que possamos entender, mesmo quando o BIOS não puder acessar a placa de vídeo.

O que significam os códigos de bipe da placa-mãe?

Os códigos de bipe podem variar muito de BIOS para BIOS, e pode ser um pouco complicado descobrir exatamente o que eles significam. Mas, em geral, um bipe rápido significa que tudo está funcionando bem. No entanto, se você ouvir qualquer coisa além de um único bipe de inicialização feliz, talvez seja necessário verificar o manual da placa-mãe para decifrar o código do bipe e descobrir o que está errado com o seu PC.

O aspecto que torna essa tarefa particularmente confusa é que os fabricantes de placas-mãe não são necessariamente os mesmos fabricantes de BIOS, o que significa que os bipes não são vinculados a fabricante da placa-mãe, mas ao firmware do BIOS. E bem, infelizmente, não há um código de bipe padronizado, independentemente do firmware do BIOS em sua máquina.

Isso significa que, embora não haja muitos fabricantes de BIOS por aí, não há um único padrão que todos usem, levando cada um deles a ter seu próprio conjunto de códigos de bipe. Eles podem usar diferentes padrões e comprimentos de bipe – alguns podem ser muito curtos, alguns podem ser longos e alguns podem até ter tonalidades variadas. Assim, o mesmo som de bipe em dois computadores diferentes é possivelmente usado para expressar dois problemas totalmente diferentes.

Então, qual é a melhor maneira de descobrir esses códigos de bipe do computador? Como já mencionamos, a maneira mais fácil de descobrir o que significa um código de bipe seria consultar o manual da sua placa-mãe, pois os códigos de bipe do BIOS são específicos para cada placa e fabricante. No entanto, um problema que enfrentamos hoje em dia é que a maioria dos fabricantes de placas-mãe não lista os códigos de bipe em seus manuais de placa-mãe.

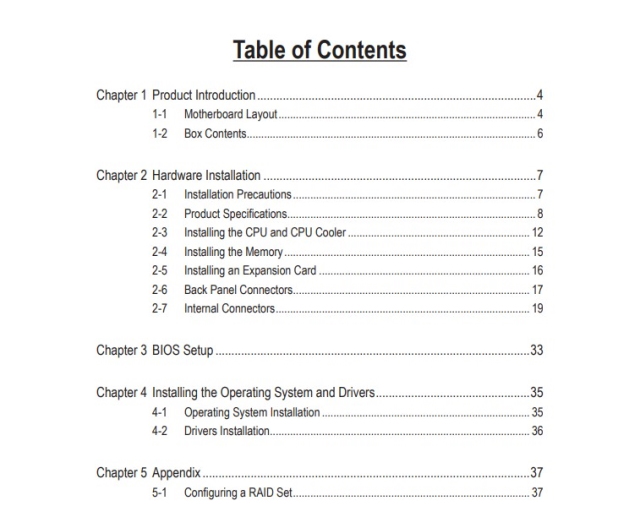

Asus z690 Gaming Motherboard Índice | Códigos de bipe ausentes

Por exemplo, se você vir o manual de uma nova placa-mãe como a ASUS Z690 Gaming, não há menção aos códigos de bipe. Uma parte do motivo pode ser o fato de que algumas placas-mãe modernas vêm com luzes indicadoras, que são genuinamente vistas como uma maneira mais fácil de emitir um sinal, pois nós humanos somos capazes de perceber nuances visuais melhor do que som. Mas a outra razão possível pode ser apenas o fato de que a maioria das placas-mãe não inclui alto-falantes na placa-mãe atualmente.

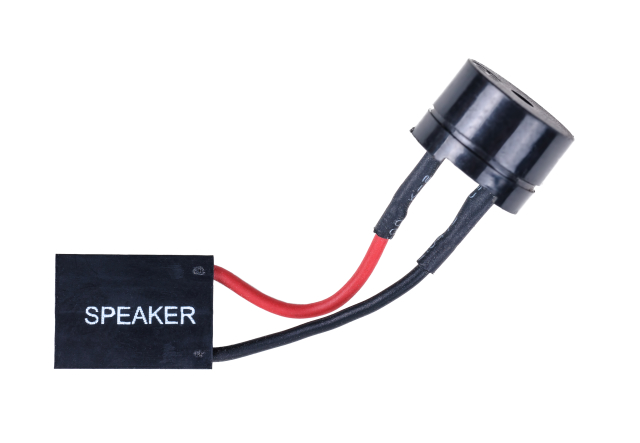

Um alto-falante que se conecta em sua placa-mãe

Essa falta de cobertura no manual, no entanto, não significa que os códigos de erro não sejam suportados em sua placa-mãe, como descobrimos enquanto vasculhamos um Página de suporte da Asus. Os códigos de bipe ainda estão lá, mas eles não são vistos como uma parte importante da placa-mãe como antigamente. No entanto, se você acha que os códigos de bipe são inúteis, pense novamente, pois eles são uma das únicas maneiras de diagnosticar problemas no sistema sem a ajuda de ferramentas externas. Portanto, se você quiser ouvir os códigos de bipe em uma placa-mãe moderna, lembre-se de obter um alto-falante que se conecte à porta de E/S frontal da sua placa-mãe. Será algo parecido com o dispositivo mostrado acima.

Como descobrir o fabricante do BIOS para o seu computador?

Agora, se você não tem mais o manual da sua placa-mãe ou comprou um PC de segunda mão, não se preocupe, pois ainda existem muitas maneiras pelas quais você pode descobrir qual BIOS da placa-mãe você possui. Antes de passar para os códigos de bipe, no entanto, você precisa estar familiarizado com os principais fabricantes de BIOS, para saber qual conjunto de códigos de bipe você precisa procurar.

Os três fabricantes de BIOS mais populares são – AMI (American Megatrends International), Award e Phoenix. Todos eles têm conjuntos diferentes de códigos de bipe para os mesmos problemas. Por exemplo — oito bipes curtos representam uma placa gráfica defeituosa no AMIBIOS, enquanto você ouvirá um bipe longo e dois bipes curtos no BIOS Award. Por outro lado, os códigos de bipe Phoenix são um pouco mais longos e mais complexos do que os outros dois, utilizando padrões alternados de bipes longos e curtos.

Dito isso, vejamos os diferentes métodos que você pode usar para descobrir o fabricante do BIOS em seu computador:

Usando informações do sistema no Windows

O mais simples maneira de descobrir qual empresa fabricou o BIOS em seu PC é usar a página de informações do sistema do Windows. Ele fornece uma maneira rápida de obter informações sobre seu computador e veja como acessá-lo no Windows 10 ou no Windows 11.

1. Primeiro, pressione a tecla Windows ou clique no botão de pesquisa na barra de tarefas. Em seguida, digite “informações do sistema” na caixa de pesquisa e clique no resultado.

2. Assim que a janela Informações do Sistema abrir, clique em “Resumo do Sistema” na barra lateral esquerda. Em seguida, procure uma seção de versão/data do BIOS. O nome do fabricante do BIOS será escrito aqui. Você também pode acessar o BIOS ou UEFI no Windows 11 para verificar o nome do fabricante.

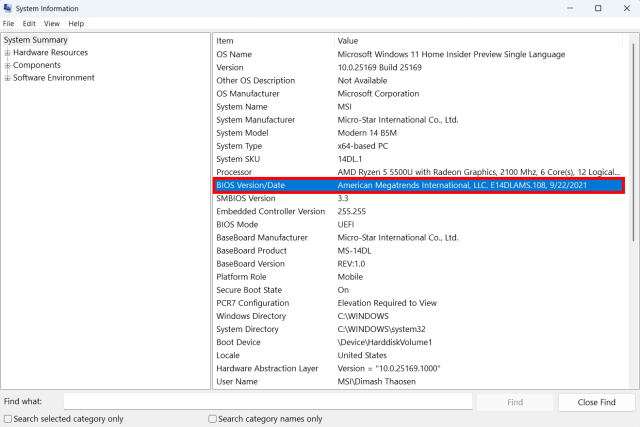

O BIOS fabricante foi AMI em nosso computador

Usando um software de terceiros

A outra maneira de verificar seria usar uma ferramenta de informações de sistema de terceiros como CPU-Z, para que você possa descobrir qual BIOS fabricante produziu o chip BIOS em sua placa-mãe. É relativamente fácil de usar e é considerado o software para descobrir informações sobre sua CPU e placa-mãe por muitas plataformas de hardware de computador confiáveis. Veja como funciona:

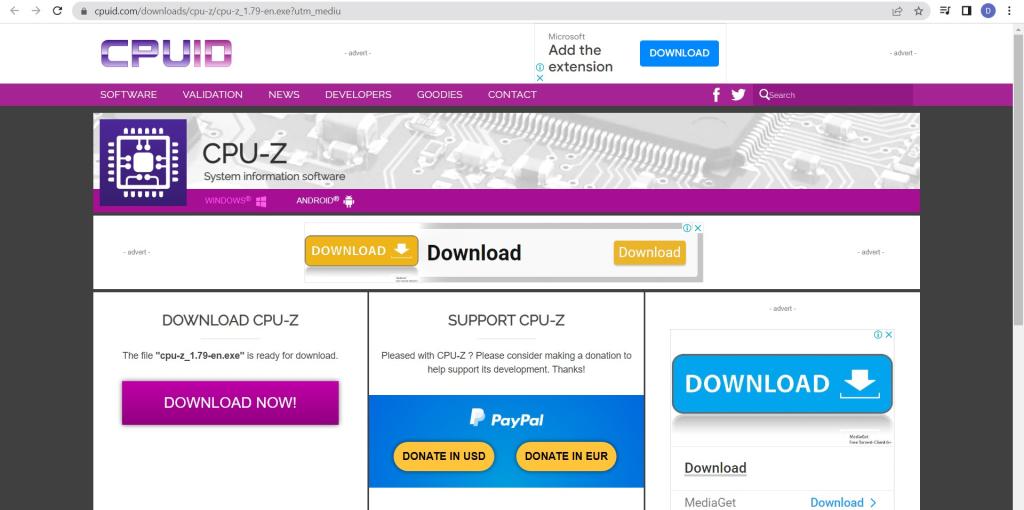

1. Em primeiro lugar, se você ainda não o fez, baixe o CPU-Z (Gratuito) no link anexado aqui.

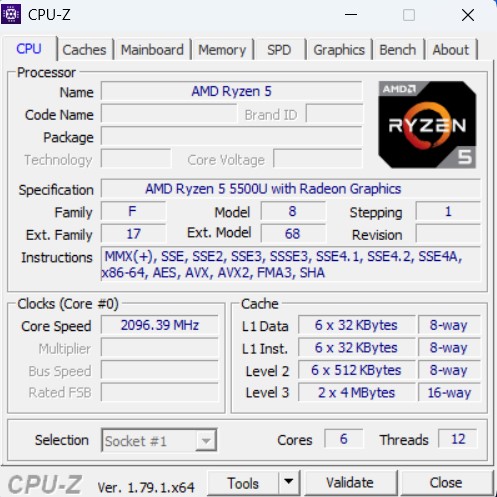

2. Uma vez baixado e instalado, basta carregar o programa clicando duas vezes no ícone da área de trabalho CPU-Z. Você será enviado para uma janela como a mostrada abaixo, que fornecerá algumas informações relevantes sobre sua CPU.

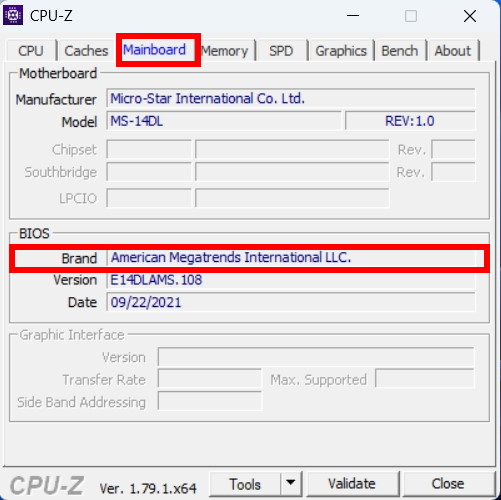

3. Em seguida, vá para a guia”Placa principal“usando a barra de navegação na parte superior. Aqui, na seção BIOS, você encontrará o nome do fabricante do BIOS ao lado do título “Marca”. No nosso caso, o fabricante do BIOS é American Megatrends International (AMI).

Inspeção visual do chip do BIOS

Se você não quiser instalar um aplicativo de terceiros em sua área de trabalho, sempre poderá experimentar o método mais antigo do livro-visual inspeção. É um método testado e comprovado que está presente desde o início dos tempos.

Então, você deve estar se perguntando-onde está localizado o chip do BIOS? O chip do BIOS geralmente está localizado abaixo do soquete da CPU (onde você também encontrará o VRM da placa-mãe) ou na borda inferior direita da placa-mãe. Mas isso não é uma regra de forma alguma, e o chip pode estar localizado em outro lugar. Felizmente, muitas vezes é rotulado na placa-mãe PCB e também tem uma pequena bolha colorida, como mostrado abaixo.

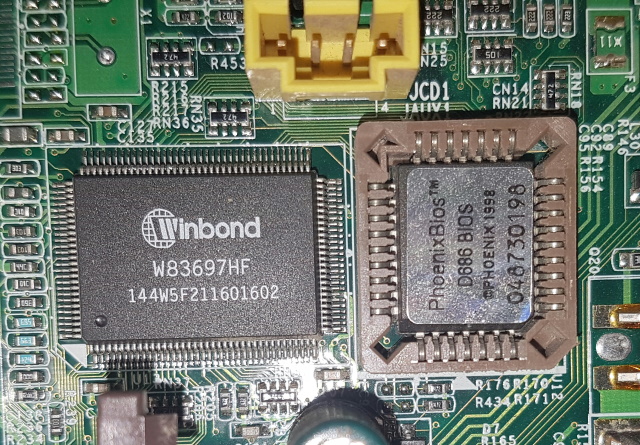

Phoenix BIOS Chip

Códigos de bipe da placa-mãe de diferentes fabricantes

Agora que você descobriu qual fabricante de BIOS (AMI, Award, Phoenix e similares) você possui, uma pesquisa na Internet de um PC que não é apitar de forma criptográfica deve produzir as informações que você precisa. No entanto, como o processo geralmente é bastante complicado, fizemos o trabalho pesado e compilamos todos os códigos audíveis disponíveis para vários BIOS comuns, obtidos de várias fontes, como threads de BIOS e sites dos fabricantes.

E, como mencionado anteriormente, os padrões de bipe são diferentes dependendo do fabricante, portanto, verifique se você está olhando para os corretos. Além disso, os próprios sons de bipe podem ser longos ou curtos, contínuos ou pulsantes e altos ou baixos. Essa distinção é importante ter em mente se você quiser entender os códigos corretamente. Os padrões de bipe e seus significados por fabricante estão listados abaixo.

Códigos de bipe para placas-mãe AMI BIOS

Código de bipeO que significamO que fazer1 bipe curtoO circuito de memória está com defeitoRedefinir/substituir a memória 2 bipes curtosFalha no circuito de paridadeRedefinir/substituir a memória 3 bipes curtosFalha no vaso 64k RAMRedefinir/substituir a memória 4 bipes curtosFalha no temporizador do sistema Reparar placa-mãe5 bipes curtosFalha no processoReparar placa-mãe6 curtos bipsControlador de teclado Erro de portão A20Reparar/alterar teclado7 bipes curtosErro de CPUReparar placa-mãe8 bipes curtosAdaptador de vídeo ausenteSubstituir placa de vídeo9 bipes curtosFalha na soma de verificação da BIOSROMReinstalar/substituir BIOS1 longo, 2 curtosProblema de memória da placa de vídeoSubstituir placa de vídeo1 longo, 2 curtosFalha no teste de exibiçãoReassentar a porta de exibição

Códigos de bipe para placas-mãe DELL (Phoenix)

Código de bipeO que significa1, longo, 2 curtoIndica um erro de vídeo e não pode exibir nenhuma informação1 longo, 3 sho rtPlaca de vídeo não detectada ou placa de vídeo ruim Emite bipes repetidamente Problema de memória (RAM)Bipes repetidos quando o PC está ligado Processador de superaquecimento (CPU) Bipes altos e baixos repetidosCódigo de erro de diagnóstico para o processador

Códigos de bipe para placas-mãe AST BIOS

h4>

Código de bipeO que eles significamO que fazer1 bipe curto Falha no teste de registro da CPU Placa-mãe/CPU substituição2 bipes curtosFalha no buffer do controlador do tecladoSubstituir a placa-mãe/teclado4 bipes curtosFalha de reinicialização do controlador do tecladoSubstituir o teclado5 bipes curtosFalha na entrada do teclado Reinstalar o teclado6 bipes curtosFalha no chipset da placa do sistema Substitua a placa-mãe 9 bipes curtosErro de ROM do BIOSSubstituir o chip do BIOS10 bipes curtosFalha do temporizador do sistemaSubstituir o relógio do sistemaBip curto IC12Falha no registro CMOSSubstituir a bateria CMOS

Códigos de bipe para placas-mãe IBM

Código de bipeO que significam1 shortNormal POST, computer is ok.2 shortPOST error, tela de revisão do código de erroContínuoSem energia ou cartão soltoBip curtos repetidosSem energia ou cartão solto1 longo, 1 bipe curto Placa-mãe Problema1 longo, 2 bipes curtosExibição de vídeo Problema1 longo, 3 bipes curtosExibição de vídeo Problema3 bipes longosErro no teclado ou no cartão do teclado.

Códigos de bipe para placa-mãe Lenovo (Think Center)

Código de bipeO que significamO que fazer3 curto, 1 bipe longoMemória não detectadaReinstalar memória2 longos, 3 bipes curtosPlaca de vídeo não detectadaPlaca adicional não está instalada corretamente4 bipes longos e erro 8998/8999Recursos insuficientes (PCIe)Remova alguns cartões adicionais para liberar recursos2 bipes curtosErro de POSTReveja o erro de POST

Alternativas de código de bipe: Depuração de LED da placa-mãe

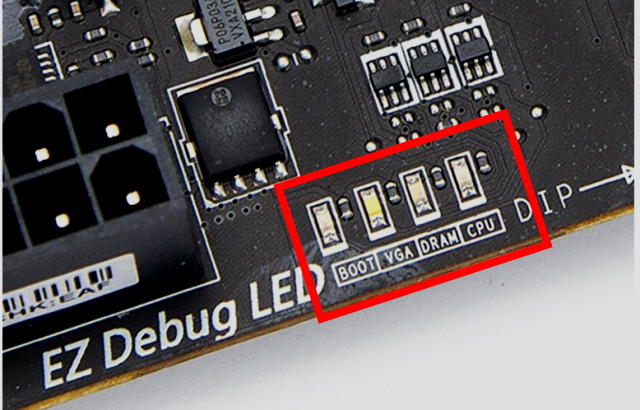

No passado recente, surgiram novas categorias de ferramentas de depuração, e uma das mais populares são as luzes indicadoras de LED que verificam falhas de hardware. Uma iteração popular desse método é usada pela MSI em algumas de suas placas-mãe e é chamada de EZ LED de depuração.

Nas placas-mãe suportadas, as luzes de LED são colocadas na parte inferior, ao lado de textos específicos como BOOT, VGA ou CPU e, em princípio, funcionarão como luzes de aviso se algo der errado.

Essas luzes de LED piscarão sempre que você iniciar o PC, o que significa que apenas ligá-las não é um sinal de falha de hardware. Mas se eles ficarem vermelhos ou brancos estáveis, dependendo do fabricante do hardware, isso indica que algo deu errado com essa peça em particular.

O que precisamos ter em mente é que cada LED da placa-mãe informa onde ocorreu o problema, mas não necessariamente qual é. Assim, eles ainda exigem algumas diretrizes para serem entendidos adequadamente. Nesse contexto, quais são as maneiras em que podemos interpretar essas luzes de LED? As luzes de LED nas placas-mãe MSI são normalmente divididas em 4 partes, e cada uma delas é designada para áreas específicas da placa-mãe, portanto, se algum deles disparar, isso pode significar o seguinte:

Luz VermelhaO que significaO que fazerBOOTIndica um problema com o disco rígido/SSDUnplug and connect HDD/SSDVGAIndica que a placa gráfica não foi detectada Reinstale seu placa gráfica DRAMIndica que a RAM não está instaladaReassente sua RAMCPUIindica muitas coisas, desde falha de energia a pinos danificadosReinstale/substitua a CPU

Perguntas frequentes

E se meu PC não estiver apitando?

Pode haver muitas razões pelas quais seu computador não está apitando durante um processo de inicialização com falha. Por um lado, você pode ter uma fonte de alimentação ruim e, sem energia, o alto-falante do BIOS não poderá funcionar. Também é possível (e altamente provável nos dias de hoje) que seu computador não tenha um alto-falante interno e, sem eles, o BIOS não pode vocalizar os códigos de erro. Portanto, antes de chegar a qualquer conclusão radical, verifique a fonte de alimentação e o alto-falante da placa-mãe para certificar-se de que seu computador suporta códigos de bipe.

Os códigos de bipe da placa-mãe são realmente necessários?

Se um erro do sistema está ocorrendo antes da inicialização do vídeo, conhecer os códigos de bipe do BIOS é sua última linha de defesa quando algo está incomodando seu sistema. Tudo o que você precisa fazer é ouvir atentamente a sequência de bipes do seu BIOS e procurar as descrições de erro correspondentes neste guia. Em seguida, você pode concentrar seus esforços de solução de problemas nesse problema específico, em vez de perder tempo com suposições.

O que significa um único código de bipe contínuo?

Depende do fabricante do BIOS. Um bipe contínuo único de uma placa-mãe IBM significa um problema com a energia, enquanto um único bipe contínuo de um BIOS AMI pode significar um erro de atualização de memória. Procure códigos para seu fabricante específico para determinar o que significam os bipes específicos.

Códigos de bipe da placa-mãe para AMI, Phoenix e outros detalhados

Descobrir por que seu PC não está inicializando corretamente é uma das tarefas mais difíceis do mundo moderno. Por mais que a tecnologia da computação tenha progredido ao longo dos anos, pode-se argumentar que o processo de diagnóstico não acompanhou seu ritmo. Então, mesmo agora, decifrar o que pode parecer uma questão simples é tão complicado quanto costumava ser. Os códigos de bipe da placa-mãe fazem parte dessa tradição complexa e são uma das maneiras mais enigmáticas de um PC relatar erros. Eles são complicados e difíceis de interpretar. Mas, como é o caso de todos os computadores, eles são bonitos e surgiram como resultado de severas restrições na tecnologia de computador inicial.

Tendo isso em mente, esperamos que você tenha achado nosso guia sobre códigos de bipe da placa-mãe útil e tenha as ferramentas para descobrir o que está errado com seu computador. Então, você já ficou preso com um computador apitando antes? Qual foi sua experiência com a solução de problemas? Deixe-nos saber nos comentários abaixo.
