Si vous avez déjà été intéressé par l’activité culte qu’est l’overclocking du processeur, l’un des termes que vous auriez beaucoup rencontré est VRM. Le terme est omniprésent dans la communauté PC, mais presque personne à l’intérieur ou à l’extérieur de la communauté ne sait réellement comment cela fonctionne. VRM est l’une de ces choses dont les gens savent qu’elle est cruciale pour le fonctionnement de leur PC, mais semble si mystérieuse que toute enquête plus approfondie serait trop lourde. C’est pourquoi nous avons effectué les recherches nécessaires et proposé cet explicatif pour vous dire ce qu’est le VRM sur la carte mère, comment il fonctionne et comment il affecte les performances de votre CPU.
VRM de la carte mère : expliqué (2022)
Dans cet article, nous allons explorer tout ce qu’il y a à savoir sur les VRM et vous dire pourquoi ils sont si importants. Nous verrons comment la tâche de VRM, bien que simple, est essentielle, car elle est essentielle pour assurer la stabilité du système. En d’autres termes, il vaut la peine d’en savoir plus sur le VRM et son fonctionnement.
De plus, nous verrons également comment différencier un VRM de bonne qualité d’un VRM de mauvaise qualité. L’idée derrière cela serait de créer une idée de base de ce qui constitue une bonne configuration VRM, afin que vous sachiez ce qu’il faut rechercher la prochaine fois que vous achèterez une carte mère.
Table des matières
Que signifie VRM ?
Avant d’approfondir le fonctionnement du VRM, il est essentiel de comprendre ce que c’est et ce que le terme signifie. Le terme signifie “module régulateur de tension”, et il décrit un circuit électronique qui régule et convertit les tensions pour répondre aux exigences du CPU, de la mémoire et du GPU. Il peut être utile de considérer les VRM comme une sorte de mini alimentation, tout comme l’alimentation de votre ordinateur principal qui prend 120 ou 240 volts du mur et le fait tomber à 12 volts de courant continu.
Le VRM de la carte mère fait en quelque sorte exactement cela, mais pour la deuxième fois. Il prend la sortie 12 volts (DC) de l’alimentation et la convertit en typiquement autour de 1V pour un GPU ou 1,4 V pour un CPU. L’autre tâche importante du VRM est de fournir cette tension de manière constante, sans surtensions ni chutes, car cela peut affecter la stabilité de l’ensemble de l’ordinateur.
Composants principaux du VRM

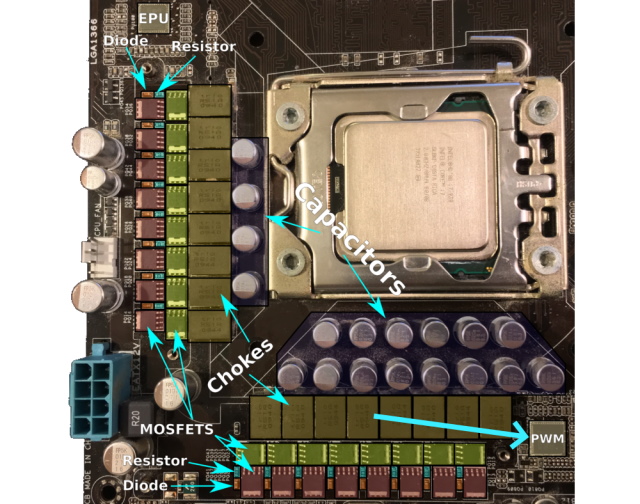

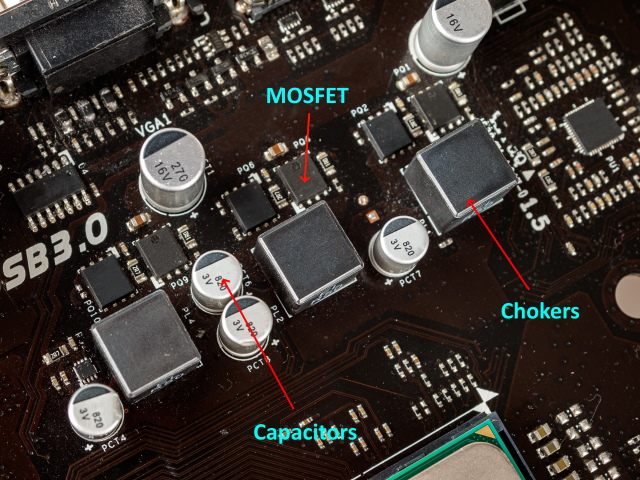

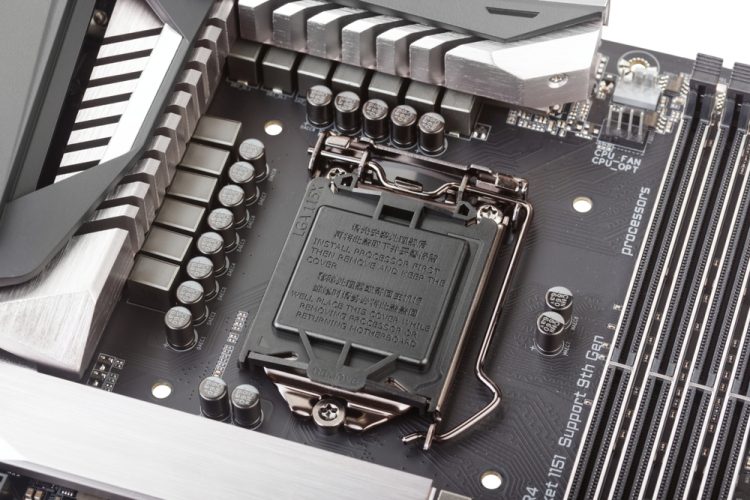

Dans l’image ci-dessus, vous pouvez voir l’architecture du VRM dans une carte mère moderne. Il comprend trois éléments principaux : MOSFET, selfs et condensateurs. La plupart d’entre eux sont généralement situés sous des dissipateurs thermiques qui entourent votre socket CPU et sont assez difficiles à repérer. Ces composants centraux sont accompagnés de diodes et de résistances, qui garantissent que le courant électrique qui arrive à ces composants ne dépasse pas certaines valeurs.
Comment fonctionnent les VRM de la carte mère ?
Le principe clé sur lequel reposent les circuits de régulation de tension est la capacité de réduire la tension de sortie moyenne d’un circuit en activant et désactivant une tension d’entrée. Ainsi, par exemple, si vous avez une entrée 12V DC de votre alimentation et que vous l’allumez et l’éteignez pendant une période de temps égale, la tension moyenne deviendrait 6V DC.
Mais pour obtenir une tension moyenne relativement stable, cela doit se produire plusieurs centaines de fois par seconde. La commutation dans presque tous les cas est réalisée via un circuit transistor à effet de champ semi-conducteur à oxyde métallique (MOSFET) relativement simple. Mais comme nous le verrons dans la section suivante, le MOSFET ne fonctionne pas seul, mais plutôt en tandem avec d’autres unités comme les selfs, les condensateurs et les contrôleurs PWM pour donner au CPU la puissance la plus stable possible.
Composants du VRM dans la carte mère
MOSFET
Le premier composant que nous allons examiner est le MOSFET, qui est essentiellement une porte isolée, une sorte de commutateur utilisé pour amplifier ou minimiser les signaux électroniques. En pratique, il régule le courant passant, en fonction du signal et de la valeur envoyés par la puce du contrôleur PWM, qui est responsable de la gestion des phases de puissance et de l’équilibrage des signaux (nous en reparlerons plus tard).
Pour mieux illustrer ce processus, nous pouvons regarder le schéma ci-dessous. Un circuit VRM de base se compose de deux MOSFET, qui dans cette situation ne sont essentiellement que des commutateurs, une inductance et une diode.
La conception des MOSFET VRM peut varier, mais ils ont tous la même fonction, nous pense qu’il n’est pas nécessaire pour nous d’aller en profondeur et de commencer à expliquer certaines techniques avancées d’ingénierie électrique. Cependant, si vous souhaitez une discussion plus détaillée de la fonction de chaque composant, rendez-vous sur la page explicative VRM de WikiChip. L’élément important que vous devez savoir est que la conversion de tension commence au MOSFET, et c’est ici que la majeure partie de la charge de travail se produit.

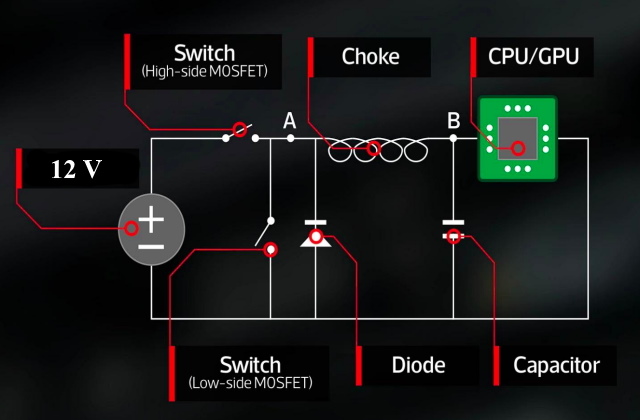

Une représentation d’un circuit VRM
Mais pour l’expliquer brièvement, le circuit VRM utilise deux commutateurs MOSFET pour contrôler la quantité de tension qui passe au CPU. Lorsque le premier interrupteur (MOSFET côté haut) est fermé, la tension à l’entrée de l’inductance devient 12V. Cela fait que le courant commence à circuler à travers le starter, qui est essentiellement une bobine de fil autour d’un noyau magnétique-augmentant lentement la tension de sortie.
Ensuite, une fois que la tension souhaitée pour le CPU ou le GPU est atteinte, l’interrupteur est fermé, ce qui signifie que l’entrée du starter devient nulle. Au fur et à mesure que l’alimentation électrique du starter diminue, la charge magnétique qui l’entoure se dissipe, induisant une tension dans la direction opposée (elle s’ajoute donc à la tension de sortie plutôt qu’elle ne l’annule), qui diminue lentement avec le temps. Ce processus, lorsqu’il est répété plusieurs dizaines de fois par seconde, nous donne une augmentation et une diminution relativement régulières de la tension (comme le montre la figure de tension).

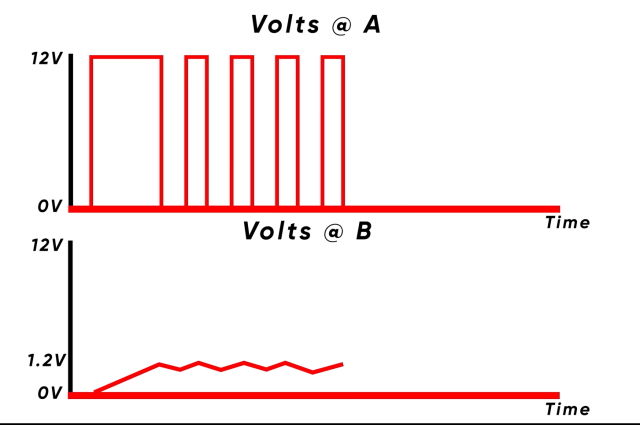

Ouverture et la fermeture du MOSFET crée une tension stable
L’autre chose que nous devons garder à l’esprit à propos du MOSFET est que chaque fois qu’il s’allume ou s’éteint, il génère de la chaleur, qui peut être au-dessus d’environ 150 degrés Celsius. Cela signifie que lorsque vous poussez de plus en plus les MOSFET à leur limite, ils ont tendance à beaucoup chauffer. Cette chaleur est-elle importante ? En termes simples, c’est le cas.
Si les MOSFET VRM deviennent trop chauds, cela affecte la résistance du semi-conducteur, ce qui entraîne une baisse d’efficacité, et à partir de là, c’est une boucle sans fin qui ne génèrent que plus de chaleur. Et c’est la principale raison pour laquelle la plupart des MOSFET des cartes mères modernes sont couverts par des solutions de refroidissement comme des dissipateurs thermiques ou des ventilateurs miniatures.
Inductances
La prochaine partie des VRM que nous examinerons s’appelle Chokes. Ce sont des inducteurs de forme cubique (mais pas toujours) normalement en métal, qui sont chargés de convertir les signaux de courant alternatif (AC) en fréquences plus basses ou en courant continu (DC) afin de stabiliser la tension qui sort du MOSFET. Qu’est-ce que ça veut dire?
Essentiellement, un starter prend la puissance haute fréquence (12 V) provenant du PWM et la transforme en une fréquence stable (1,2-1,4 V), de sorte qu’elle devient utilisable par le CPU et d’autres composants. Donc, en substance, il remplit deux fonctions. Premièrement, pour stocker et filtrer la puissance, et deuxièmement, pour contrôler la qualité globale de la puissance.
Étouffe sans protection cover
Étant donné que les selfs jouent un rôle important dans la qualité de l’alimentation fournie à la carte mère, elles sont essentielles pour décider de la capacité d’overclocking. Plus les selfs sont bonnes, plus la capacité de la carte mère à supporter l’overclocking est élevée. De plus, chaque self sur une carte mère représente également une phase d’alimentation. Et en règle générale, plus le nombre de phases sur une carte mère est élevé, plus la tension est stable (nous en reparlerons plus tard).
Condensateurs
Le dernier composant analogique central du VRM que nous allons explorer est le condensateur. Il s’agit d’un composant électrique commun utilisé dans de nombreux appareils électroniques pour stocker de l’énergie dans un champ électrique et, si nécessaire, il peut décharger cette énergie dans le circuit auquel il est connecté. Il agit comme une batterie dans un sens, mais a une capacité de stockage plus élevée pour sa capacité à produire rapidement toute son énergie.

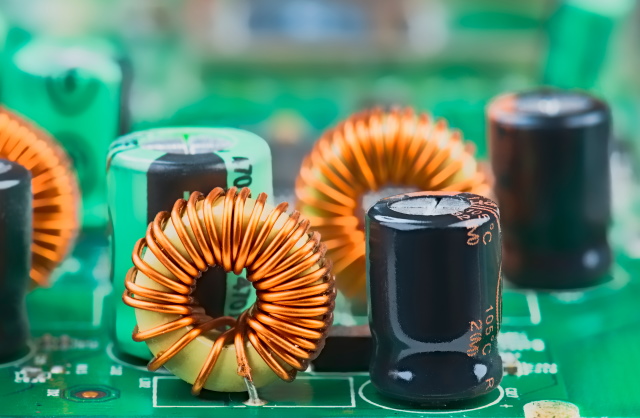

Les condensateurs sont disponibles en plusieurs tailles
Pour un VRM et ses phases d’alimentation correspondantes, il sert le même objectif. Les condensateurs ont deux fonctions principales dans le fonctionnement du VRM. Le premier consiste à accumuler du courant électrique, et le second à stocker et empêcher les surtensions et réduire les ondulations dans le circuit électronique. L’idée est de stocker le courant reçu du starter et de fournir la bonne quantité d’énergie requise par le CPU, le reste est déchargé ou libéré via la terre.
Cela signifie que le condensateur n’est pas seulement un élément important partie du VRM mais plutôt une nécessité existentielle. C’est pourquoi, pour que tout VRM soit considéré comme bon, il devrait très certainement utiliser des condensateurs de haute qualité et de haute qualité. Habituellement, les condensateurs de haute qualité sont appelés condensateurs solides, condensateurs Hi-C, et plus encore. Dans la génération moderne de cartes mères, les condensateurs à semi-conducteurs sont la forme dominante de condensateurs et ont pour la plupart supplanté les condensateurs électrolytiques.
Mais cela n’a pas toujours été le cas. À la fin des années 1990 et au début des années 2000, de nombreuses cartes mères, en particulier celles des fabricants taïwanais, ont connu des taux de défaillance des condensateurs non solides plus élevés que prévu. Cela était en grande partie dû à la composition de l’électrolyte qui provoquait la corrosion, entraînant des niveaux élevés de génération de gaz, ce qui provoquait souvent l’explosion des condensateurs. Cela était connu comme le fléau des condensateurs du début des années 2000 et est tristement célèbre dans la communauté PC. Alors que le problème était très compliqué, avec toute une série de controverses allant de l’espionnage industriel à la corruption, son implication plus large était que l’industrie est progressivement passée des condensateurs alcalins aux condensateurs à semi-conducteurs.
Contrôleur PWM
Maintenant que nous avons discuté des composants analogiques de base des VRM, il est maintenant temps de passer à la partie du circuit qui contrôle le flux d’électricité appelé contrôleur PWM (modulation de largeur d’impulsion). Ce contrôleur fournit les impulsions PWM, qui sont ensuite introduites dans la partie analogique du circuit-MOSFET, selfs, etc.
Contrôleur PWM
Ces contrôleurs PWM, cependant, ne sont pas de simples appareils qui ne font qu’émettre une impulsion fixe. Au lieu de cela, ce sont eux-mêmes des circuits intégrés plutôt complexes. Certains contrôleurs, en particulier ceux haut de gamme, ont des systèmes de contrôle de phases multiples, et ils prennent également en charge une autre fonction cruciale du VRM, à savoir la surveillance. De plus, comme la tension du CPU ou du GPU n’est jamais vraiment constante, la puce travaille beaucoup pour réduire ou augmenter régulièrement la puissance nécessaire afin d’être plus efficace.
Alors, comment sait-il quelle puissance envoyer ? En termes simples, il le fait en formant une boucle de rétroaction entre le CPU et le PWM. Le contrôleur PWM prend la tension de référence (VREF) du CPU, trouvée dans les paramètres du BIOS de la carte mère, et l’alimente en permanence dans le VRM. Cette tension est ensuite mesurée avec la tension actuelle, et s’il y a une différence entre la VREF et la tension réelle, le contrôleur PWM modifie le signal pour ramener la tension de sortie en ligne.
Ce processus était, jusqu’à il y a dix ans, principalement effectués par des PWM analogiques, mais pour la plupart, ils ont été pour la plupart remplacés par des PWM numériques aujourd’hui. L’avantage des PWM numériques est qu’ils permettent au microcontrôleur de prendre en compte une gamme beaucoup plus large d’autres variables et paramètres dans ses calculs de correction de tension. Il peut s’agir de capteurs de température, de paramètres du BIOS et d’autres valeurs stockées. L’inconvénient des contrôleurs PWM numériques est qu’ils sont plus chers et complexes à configurer. Les cartes mères modernes utilisent presque exclusivement des PWM numériques pour l’alimentation du processeur et de la mémoire, mais les PWM analogiques sont parfois utilisés pour les parties moins critiques d’une carte.
Que sont les phases d’alimentation d’une carte mère ?
Étant donné que l’activation et la désactivation du signal électrique par le MOSFET se fait normalement plusieurs centaines de fois par seconde, la tension peut fluctuer plus que le CPU ne peut tolérer. Et comme il fonctionne déjà à une vitesse aussi élevée, il n’est pas pratique d’essayer de changer beaucoup plus rapidement que cela. Donc, dans la poursuite d’une meilleure stabilité, ce dont nous avons besoin, ce ne sont pas de MOSFET plus rapides, mais de plus en plus nombreux.

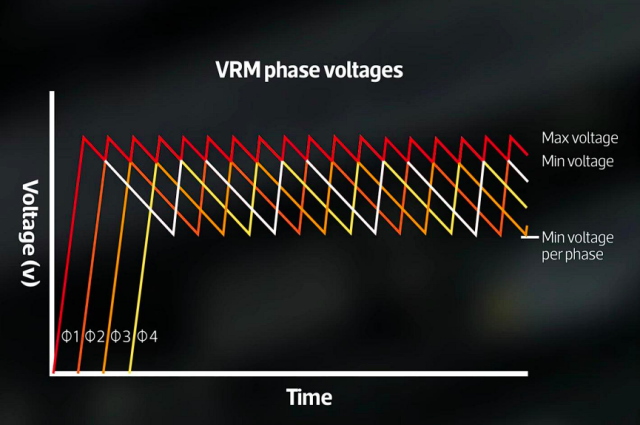

Plusieurs phases VRM signifient que la tension de sortie peut être complétée plus régulièrement qu’avec une seule phase
Un seul circuit VRM peut être suffisamment efficace pour certaines applications, mais pour assurer une alimentation en tension aussi fluide que possible, vous pouvez avoir plusieurs VRM dans parallèle, créant ce que nous avons déjà mentionné-un VRM multiphase (l’image ci-dessus représente un VRM multiphase). Comment cela marche-t-il?
D’après le schéma ci-dessus, vous pouvez voir que si chaque phase du VRM est décalée de la bonne manière, les phases répartissent la charge énergétique sur un plus grand nombre de composants. Non seulement cela fournit au CPU ou au GPU une alimentation plus fluide, car le temps entre les impulsions de puissance peut être réduit, mais cela aide également à réduire la production de chaleur et le stress sur les composants.
Vous verrez souvent les fabricants de cartes mères annoncer un nombre élevé de phases dans un format A+B, comme 8+3 ou 6+2. Qu’est-ce que cela signifie? En théorie, c’est assez simple. Le premier nombre est le nombre de phases dédiées au CPU, tandis que le second est le nombre de phases dédiées aux autres parties de la carte mère comme la mémoire.

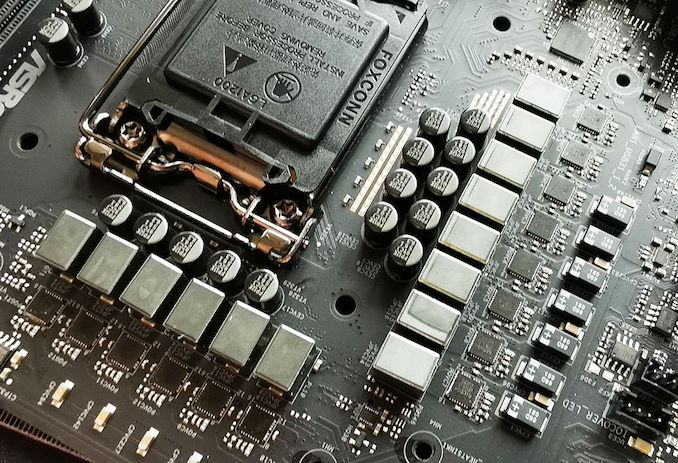

Carte mère AsRock Z490 avec 16 phases d’alimentation (crédits : ASrock)
C’est dans ce contexte que vous pourriez être tenté de penser que plus de phases équivaut à une alimentation plus fluide. C’est vrai jusqu’à un certain point. Par exemple, les cartes d’entrée de gamme ont généralement une alimentation CPU triphasée ou quadriphasée, tandis que les cartes de qualité supérieure peuvent en avoir six à huit. Cependant, là où cela se complique, c’est lorsque les fabricants de cartes mères disent qu’une carte a, par exemple, une conception 16 + 2, mais peut en fait utiliser un doubleur et n’avoir qu’une véritable configuration à 8 phases.

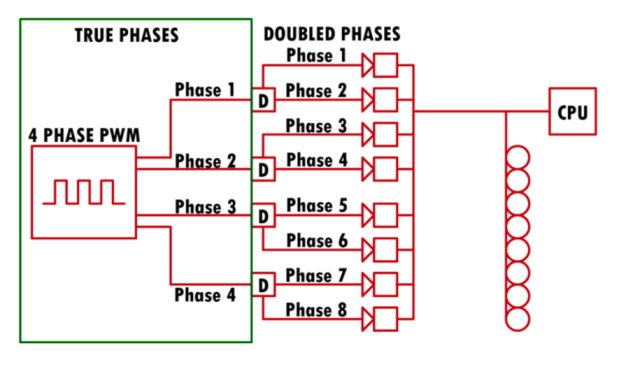

A Doubler vous permet de multiplier le bénéfice des phases existantes sans inclure de phases supplémentaires sur le tableau. Le résultat net est une réduction similaire de la charge globale et de la génération de chaleur comme un circuit multiphase normal, discuté ci-dessus, mais seulement avec une réduction de l’ondulation de tension de la moitié des circuits. Cela dit, cependant, l’avantage global d’un plus grand nombre de phases diminue plutôt. Ainsi, vous obtiendrez une carte mère plus fiable dans un sens, mais comme le matériel d’alimentation est essentiellement similaire à une phase inférieure, il ne sera probablement pas overclocké également.
En outre, les phases multiples présentent également un autre avantage. Supposons que vous ayez un processeur qui nécessite 100 ampères pour fonctionner avec une seule phase. Ainsi, tous les 100 ampères devraient passer directement par ces composants. Mais avec deux phases, seulement 50 A passe par chaque phase, ce qui signifie que des composants avec une valeur nominale inférieure peuvent être utilisés, et ces composants sont généralement moins chers. Cela permet aux fabricants de fabriquer des VRM 4 phases à un tarif beaucoup moins cher que, disons, s’ils devaient fabriquer un VRM 2 phases avec des composants de meilleure qualité.
La qualité des VRM peut-elle avoir un impact sur les performances du processeur ?
La question que se posent la plupart des utilisateurs d’ordinateurs à propos des VRM est : comment les VRM affectent-ils les performances de mon système ? À vrai dire, la qualité du VRM n’aura pas l’impact, par exemple, de l’obtention d’une nouvelle carte graphique à 600 $ sur votre système. Mais la qualité de vos VRM peut faire une énorme différence en termes de longévité et de stabilité de votre système.

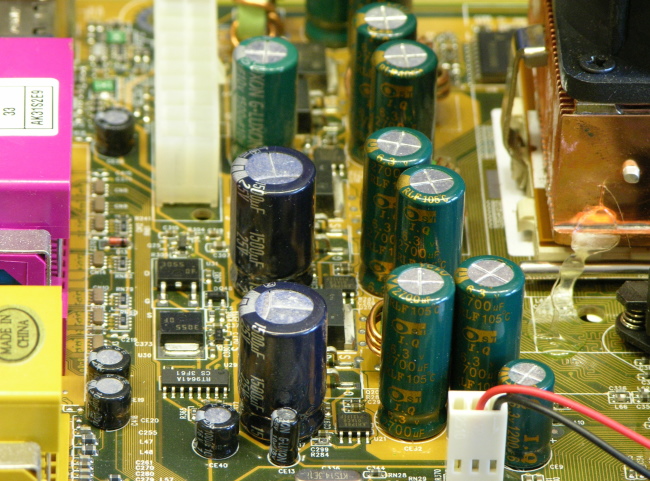

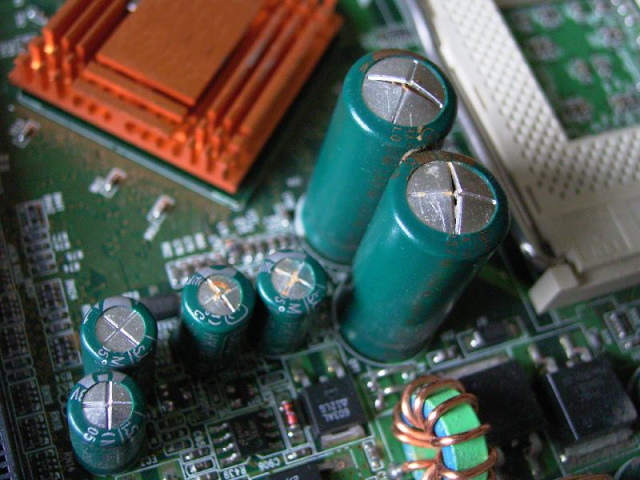

Condensateurs défaillants à côté du socket de la carte mère du processeur
C’est parce que les VRM bon marché peuvent commencer à tomber en panne avec le temps, et cela peut entraîner une instabilité du système et même des plantages à des vitesses de stock. De plus, un VRM de mauvaise qualité peut gâcher l’alimentation de votre carte mère au point d’endommager d’autres composants coûteux.
Et enfin, si jamais vous voulez commencer l’overclocking sur une carte mère de mauvaise qualité , dites adieu à ce rêve, car vous n’irez pas loin avec un module VRM mal conçu. Pourquoi? Parce que lorsque vous poussez votre PC pendant l’overclocking, vous avez besoin d’un contrôle de haut niveau en ce qui concerne les tensions, qui ne peuvent être fournies que par des VRM de meilleure qualité.
Comment savoir si votre VRM est à la hauteur ?
Vous devez regarder votre carte mère et vous demander, comment puis-je m’assurer que mon VRM est à la hauteur de la tâche d’overclocking et ne brûlera pas simultanément lorsque je pousserai un peu les tensions? Déchiffrer les VRM d’une carte mère peut être un peu délicat, mais l’une des choses les plus simples que vous puissiez faire est simplement de compter le nombre de selfs que vous voyez sur la carte mère.
Comme nous l’avons déjà mentionné, chaque self de votre carte mère correspond à une phase d’alimentation, et généralement, toutes sauf une ou deux de ces selfs autour du socket du CPU sont réservées aux cœurs du CPU. Cela signifie que si vous avez une carte mère avec de nombreux selfs, elle a probablement un certain nombre de phases qui peuvent diviser la tension overclockée, allégeant la charge sur chaque phase.
Donc, si vous avez une carte mère avec trois ou quatre phases pour le CPU, c’est probablement une carte d’entrée de gamme. Cela signifie qu’il n’est probablement pas adapté aux puces ultra-hautes performances. Mais si vous avez six, huit ou même plus de phases sur votre carte mère, il s’agit probablement d’une carte haut de gamme qui ne devrait avoir aucun problème à maintenir la stabilité de votre système même sous charge.
De plus, c’est aussi une bonne idée de voir si votre carte mère est équipée de condensateurs à semi-conducteurs ou de condensateurs bon marché à base de liquide contenant un liquide conducteur. Les condensateurs liquides (électrolytiques) peuvent causer des problèmes au système s’ils ne sont pas construits correctement. Et même s’ils sont fabriqués correctement, ils ont de fortes chances de se gonfler, de se rompre ou même d’exploser avec le temps.
Là où cela se complique, c’est lorsque les fabricants disent que votre carte mère a, par exemple, un 16+2 conception, mais la carte peut en fait utiliser des doubleurs et n’a qu’une véritable configuration à 8 phases. Trouver la configuration exacte peut prendre un peu de temps, soit en recherchant des sources en ligne qui ont déjà creusé, soit en recherchant les puces PWM et en découvrant combien de phases sont réellement conçues pour gérer la charge.
Si la puce n’a que quatre ou huit phases et que la carte en revendique 16, il est clair qu’un certain doublage se produit. Pour la plupart des gens, ce ne sera pas un problème dans un sens ou dans l’autre, mais si vous recherchez un sérieux avantage concurrentiel en matière d’overclocking, une configuration VRM robuste est cruciale.
Alors devriez-vous vous inquiéter si votre carte mère n’a que 4 phases ? Eh bien, cela dépend du processeur que vous utilisez. S’il s’agit d’un processeur de milieu de gamme moderne comme un processeur Intel Core-i3/i5 (8e génération ou ultérieur) ou un processeur AMD Ryzen, tout devrait bien se passer. Les processeurs sont arrivés à un point où ils peuvent faire beaucoup plus avec beaucoup moins de puissance. Et alors que l’industrie évolue vers des puces plus économes en énergie, l’époque des phases de puissance à nombre élevé touche à sa fin. Mais si vous êtes quelqu’un qui souhaite passer à une puce haute performance/overclockable, l’idéal serait que votre carte mère ait un plus grand nombre de phases d’alimentation.
Pourquoi de bons VRM sont requis pour l’overclocking ?
Bien que la quantité de VRM, leur taille et le nombre de phases d’alimentation prises en charge par votre carte mère soient un facteur important, il n’a pas un impact énorme sur vos performances quotidiennes. Cependant, cela compte pour les passionnés, les joueurs et les autres professionnels qui souhaitent overclocker votre CPU. C’est parce que l’overclocking pèse directement sur le VRM, car l’augmentation de la tension est essentielle lorsqu’il s’agit d’overclocking matériel. À mesure que de plus en plus de tension circule dans le système, sa régulation devient une tâche de plus en plus difficile.
C’est la situation où tout, du nombre de phases à la taille de votre dissipateur thermique et à la qualité des condensateurs, commence à avoir de l’importance. Et c’est pour cette raison que l’overclocking de haut niveau est réservé aux meilleures cartes mères. Ces cartes mères ont non seulement un nombre élevé de phases d’alimentation, mais sont également construites avec des sous-composants haut de gamme comme des condensateurs à semi-conducteurs qui ont la capacité de résister à une grande quantité de tension et de courant. De plus, ces cartes mères sont également armées jusqu’aux dents avec de bonnes configurations de refroidissement, car certaines ont même un refroidissement actif, qui comprend de petits ventilateurs ou même des blocs de refroidissement liquide.
VRM : Foire aux questions
Comment savoir si ma carte mère a des condensateurs solides ? Quels sont ses avantages ?
La méthode la plus simple pour voir quels sont les condensateurs de la carte mère de votre PC est de les regarder physiquement. Visuellement, les condensateurs sont très différents car ils ont tous deux des conceptions fondamentales. Les condensateurs à semi-conducteurs sont généralement de taille plus petite par rapport aux condensateurs électrolytiques.
Vous pouvez facilement repérer la différence dans l’image comparative ci-dessous, où la carte mère de la première image a été conçue en utilisant uniquement des condensateurs à semi-conducteurs, et la carte mère de la dernière image utilise l’électrolytique plus courant et moins cher. condensateurs.

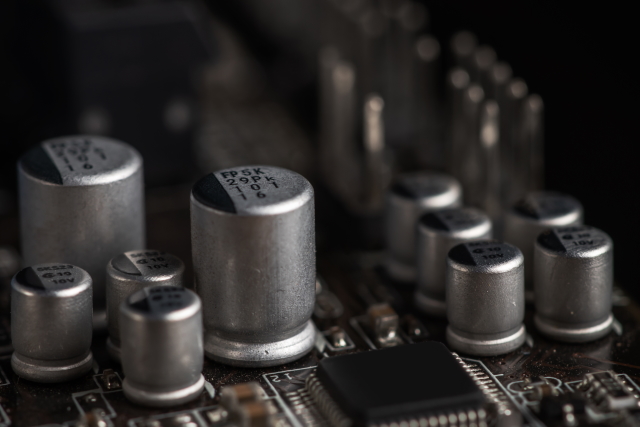

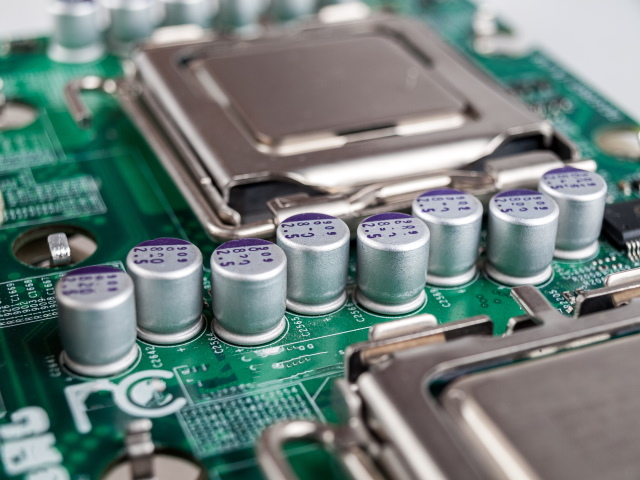

Condensateurs solides (polymère)
Condensateurs électrolytiques
Condensateurs solides et électrolytiques Les condensateurs stockent l’électricité et la déchargent en cas de besoin. La différence, cependant, est que les condensateurs solides contiennent un polymère organique solide, tandis que les condensateurs électrolytiques utilisent un électrolyte liquide commun, d’où la différence de noms.
Alors, comment cela affecte-t-il les performances du condensateur ? En termes de durée de vie, les condensateurs solides durent plus longtemps que les condensateurs électrolytiques, en particulier à des températures de fonctionnement plus basses. Dans certains cas, les condensateurs à semi-conducteurs peuvent durer plus de 6 fois plus longtemps que les condensateurs électrolytiques. Si l’on devait convertir cette différence en années réelles, le condensateur solide durerait environ 23 ans, tandis que le condensateur électrolytique mourrait après seulement trois ans.
De plus, les condensateurs solides ont également une tolérance plus élevée non seulement pour les températures plus élevées, mais ils fonctionnent également mieux avec des fréquences plus élevées et un courant plus élevé que les condensateurs électrolytiques. Et enfin, contrairement à leurs homologues, les condensateurs solides n’ont aucune chance d’exploser, car il n’y a pas de composants liquides dans leur corps. Tout cela, combiné, les rend beaucoup plus adaptés aux opérations de stress extrême, qui peuvent inclure des configurations ou des postes de travail overclockés.
Quelle carte mère dois-je acheter pour l’overclocking ?

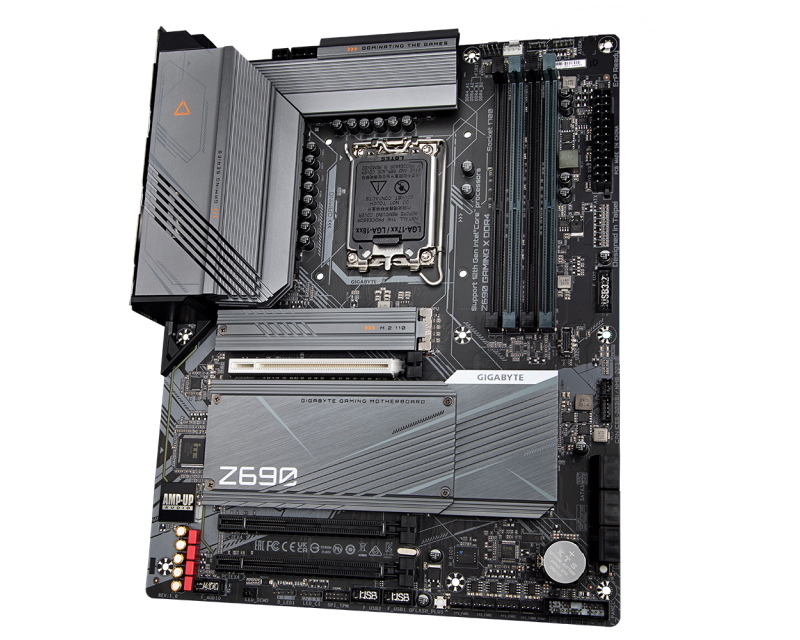

Les cartes mères de jeu comme cette Z690 ont un refroidissement robuste (Crédits image : Gigabyte)
L’achat d’une carte mère est déjà une décision complexe car le marché est rempli de différents types de sockets et facteurs de forme. C’est encore plus compliqué si vous avez l’intention d’acheter une bonne carte mère pour l’overclocking, car toutes les cartes ne sont pas à la hauteur. Mais si vous cherchez une bonne carte mère pour overclocker votre système, il y a certaines choses que vous devez garder à l’esprit.
Tout d’abord, les cartes mères qui prennent en charge l’overclocking de haut niveau sont celles qui offrent un système d’alimentation robuste. Pourquoi? En effet, l’exécution d’un processeur à une vitesse d’horloge plus élevée nécessite de lui fournir plus de puissance. Ainsi, par exemple, si vous souhaitez overclocker un processeur de 125 W qui a une vitesse d’horloge maximale de 4,5 GHz, pour le faire fonctionner à 5 GHz, vous devrez pomper plus de 125 W.
L’augmentation des besoins en tension et en puissance exerce une pression importante sur les VRM. Dans ce cas, avoir un plus grand nombre de phases de puissance aidera car chaque phase de puissance pourra répartir la charge de travail entre elles. Disons qu’il y a une charge de 100 ampères sur une seule phase d’alimentation, avoir une deuxième phase d’alimentation réduira la charge à 50 ampères (50A).
C’est la raison pour laquelle la plupart des cartes mères haut de gamme ont plus de phases d’alimentation. Donc, si vous envisagez d’overclocker votre CPU à sa limite, dans le processus d’augmentation des tensions, nous vous suggérons de rechercher une carte mère avec au moins 8 phases d’alimentation. De plus, vous devriez également rechercher une carte mère avec une configuration de refroidissement robuste, car des tensions plus élevées signifient également plus de chaleur.
Comme nous l’avons déjà mentionné ci-dessus, les commutateurs MOSFET créent une quantité importante de chaleur à chaque fois qu’ils s’allument ou s’éteignent, et cela est encore amplifié lorsque vous parlez d’une puce overclockée. Une bonne configuration de refroidissement dans un système overclocké n’est pas un luxe, mais une nécessité.
Que sont les VRM et pourquoi sont-ils importants ?
En substance, les VRM sont un sujet compliqué, car ils traitent de beaucoup de jargon technique qu’un passionné de PC ne rencontrerait jamais (PWM, MOSFETS, selfs, etc.). C’est cette technicité qui empêche la plupart des utilisateurs d’ordinateurs de s’y engager comme ils le font avec les CPU ou les GPU. Mais comme nous l’avons vu dans cet article, les VRM, bien que complexes, forment le cœur même de l’informatique moderne. Les comprendre est une clé pour découvrir les nombreux objets réifiés de notre vie quotidienne.
Nous espérons que vous avez pu en comprendre un peu plus sur les VRM et que vous avez développé une nouvelle appréciation pour eux, car ils sont une merveille de l’ingénierie moderne. De plus, vous apprécierez désormais davantage l’overclocking après avoir parcouru cet article. De plus, nous espérons que ce guide vous a aidé à mieux comprendre comment un VRM peut avoir un impact sur votre PC de tous les jours et, ce faisant, vous a rendu beaucoup plus conscient de ce qu’il faut rechercher lors de l’achat d’une nouvelle carte mère pour votre PC. Si vous avez d’autres questions sur le fonctionnement de certaines parties de la carte mère, consultez notre aperçu détaillé lié ici.
