はじめに
2022年の戦いは、統合グラフィックスCPUスペース、Intel AlderLake対AMDCezanne、AMDおよびIntel統合グラフィックスパフォーマンスで行われます。グラフィックスが統合された2つのCPUは、専用のビデオカードなしで誰がゲームで最高の価値を提供するかを確認するために戦います。両方の陣営から最高かつ最速の統合グラフィックスを取得して、ゲームのパフォーマンスとコンピューティングのパフォーマンスを比較するためにそれらを直接比較しました。
Intelから、Intel UHD Graphics 770 iGPUGFXを搭載したIntelCore i9-12900KCPUが搭載されています。 AMDからは、 AMD Ryzen 7 5700G APUがあります。オンボードのAMDRadeon RX Vega8の形式のAMDRadeonGraphics。 2022年に最速の統合グラフィックスデスクトップCPUとデスクトップAPUで、専用のビデオカードなしでどれだけ優れたゲームをプレイできますか?
Intel UHD Graphics770とAMDRadeon RX Vega8の仕様
それぞれの統合グラフィックスを具体的に説明する前に、両方を主な違いを示す表。できる限り最善を尽くします。 IntelとAMDはアーキテクチャと構成の定義が異なるため、「シェーダーコア」または「実行ユニット」と見なされるものはすべて異なり、アーキテクチャを直接比較することはできませんが、比較に適したものを揃えるために最善を尽くします下。これにより、ハードウェアレベルでそれらを分離するものの全体像がわかります。
<表>仕様IntelUHD Graphics 770（12900K）AMD Radeon RX Vega 8（5700G）アーキテクチャ名Intel Xe LP |アルダーレイクGT1 | Gen 12.2GCN 5.0 |ベガレイヴンリッジ| Vega 8Execution Units/CUs328“ Shader Units/Cores” 256512ROPs88TMUs1632GPU Frequency1550MHz2000MHzPixel Fillrate12.4 GPixel/s16 GPixels/sTexture Fillrate24.8 GTexel/s64 GTexel/sDirectX Feature Level12.112.1Shader Model6.66.6OpenCLOpenCL 3.0OpenCL 2.1Vulkan QuickSyncバージョン8（QSV）AMD VCN 2.2
Intel Core i9-12900KUHDグラフィックス770

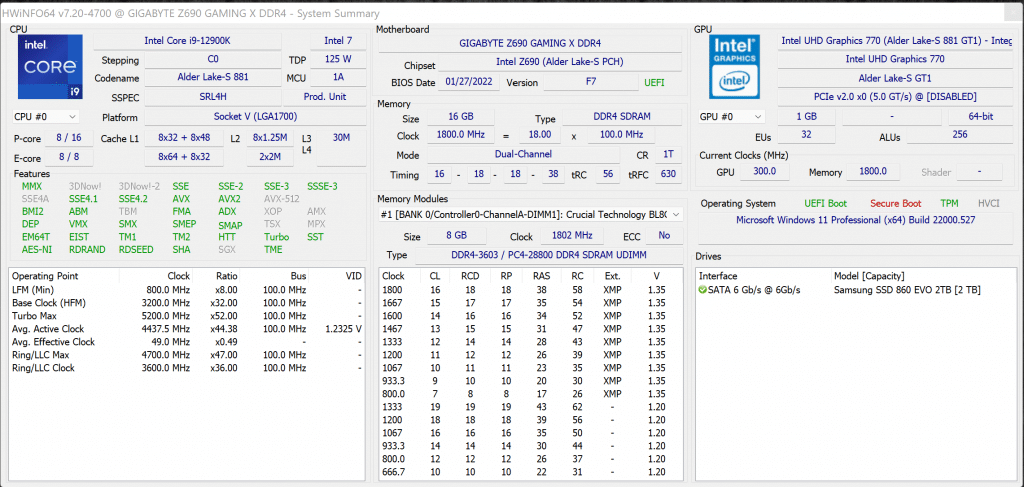

今日テストしているCPUは両方とも、ブロックの新しい子供です。最近リリースされました。まず、Intel Core i9-12900KCPUを搭載した第12世代IntelCoreデスクトッププロセッサについて見ていきましょう。 12900KのコードネームはAlderLake-S 881で、SSPECはSRL4Hです。これは、Intel7の製造プロセスに基づいて2021年10月末に発売されたソケットVLGA1700Intelプラットフォーム上のハイブリッドCPUアーキテクチャです。ローンチRCP価格1,000米ドルはこのCPUで589ドルです。
このCPUは、パフォーマンスコア（Pコア）と効率コア（Eコア）を組み合わせたハイブリッドアーキテクチャと呼ばれる新しい設計アーキテクチャを独自にもたらします。組み合わせたデザインに。 PコアはIntelハイパースレッディングをサポートします。アーキテクチャについては、最初のレビューで読むことができます。 Intel Core i9-12900Kは、8つのPコアと8つのEコアで構成されています。これは、合計16個の「コア」と合計24個のスレッドがあることを意味します。 Intel Turbo Boost Max 3.0の周波数は5.2GHz、P-Core Max Turboは5.1GHz、E-Core MaxTurboは3.9GHzです。基本電力は125W、最大ターボ電力は241Wです。
Intel UHD Graphics 770
このCPUのCPUパフォーマンスを確認しましたが、本日は初めてです。統合されたグラフィックス（iG PU）パフォーマンス。 CPUは、オンボードのIntel UHD Graphics770を利用します。 Intel UHD Graphics 770は、以前は10ESFと呼ばれていたAlderLake-S用のGen12と呼ばれる第12世代のIntelのXeLPアーキテクチャに基づいています。 AlderLakeのUHD770は実際にはそれをわずかに超えており、Rocket Lake CPUの12.1アーキテクチャとは対照的に、Generation12.2アーキテクチャに基づいています。
アーキテクチャ名のLPは低電力を表します。つまり、これはIntel Xe GPUアーキテクチャの低電力バリアントであり、12900Kでは15WTDPです。 Intel Xe GPUアーキテクチャは、まったく新しい、異なる獣であるAlchemistとして知られるIntelの今後の専用GPUラインと混同しないでください。 Intel Xe GPUアーキテクチャは、モバイル分野におけるIntelのIrisXeグラフィックスに関連しています。

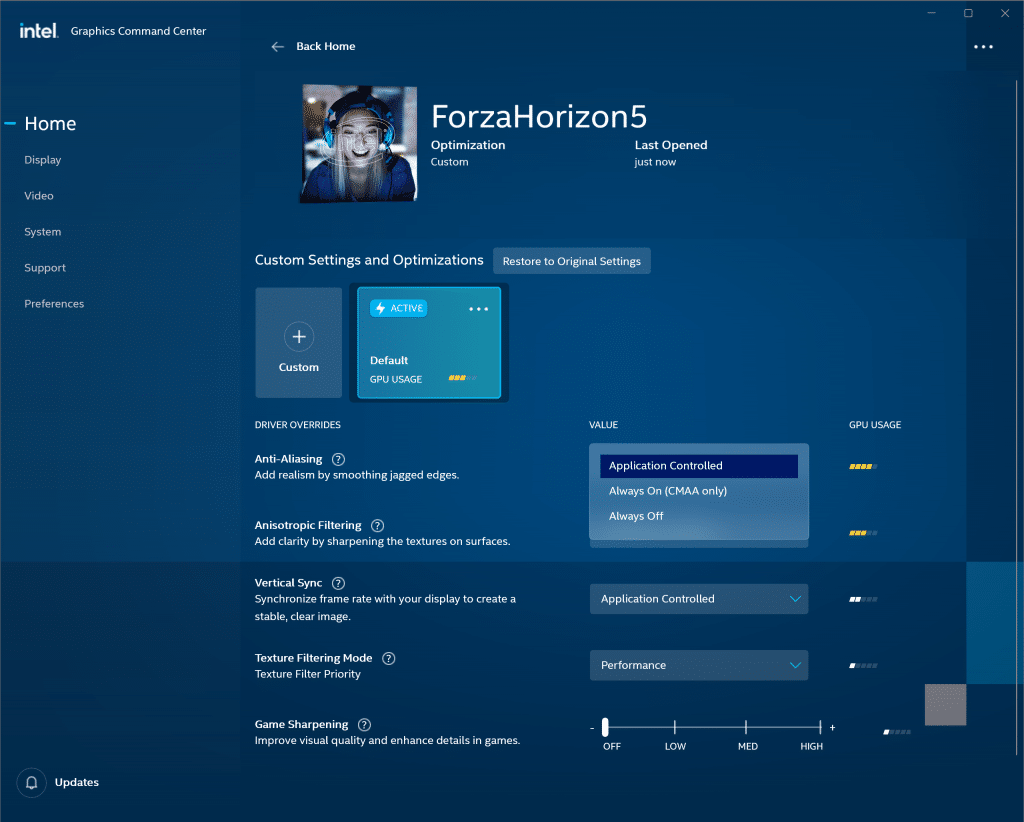

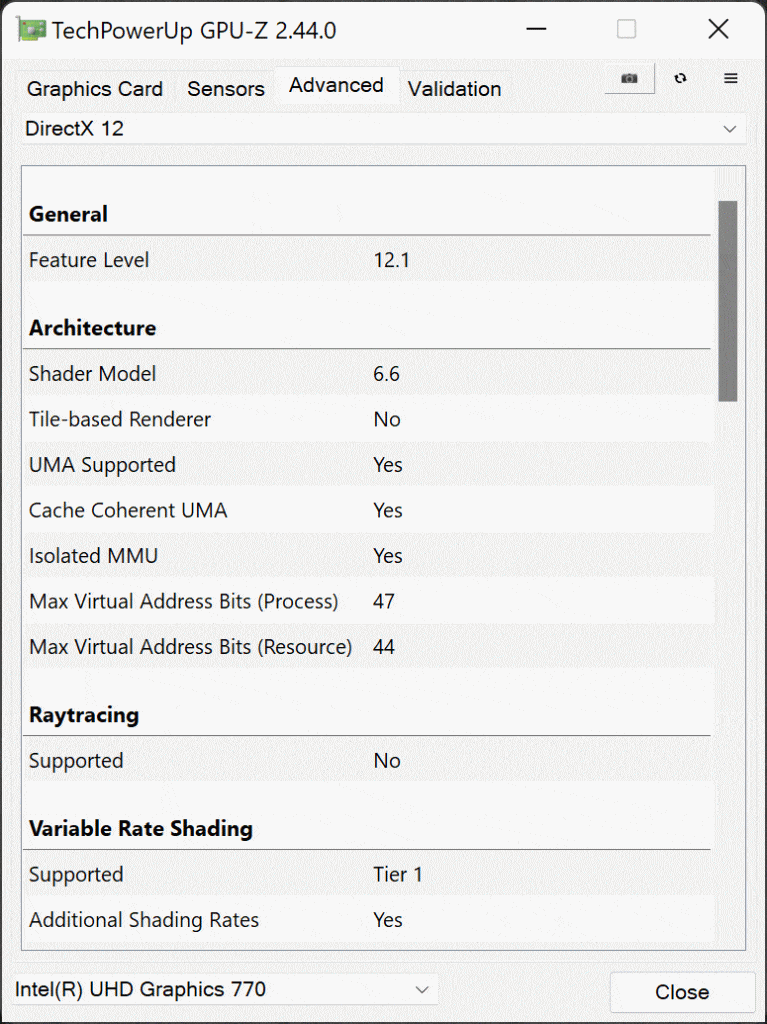

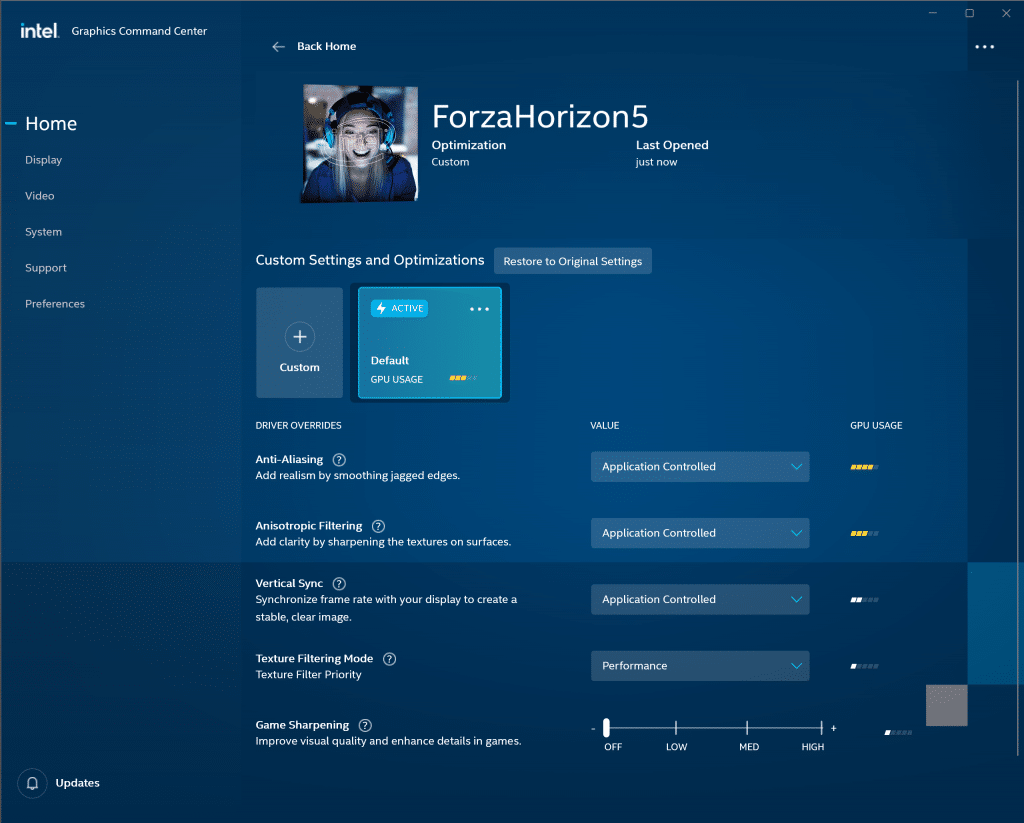

IntelXeアーキテクチャの現在のGeneration12.2 Alder Lakeバージョンには、サンプラーフィードバック、デュアルキューサポート、DirectX 12 View Instancing Tier2、AV18ビットおよび10などの新しい機能が追加されています。ビット固定機能ハードウェアデコード。可変レートシェーディングTier1もサポートします。IntelUHDGraphics770はAlderLake CPUのトップエンドバリアントであり、UHD730およびUHD710バージョンが利用可能ですが、これらは以前のRocket Lake Gen12.1アーキテクチャにあります。 12900K、12700K、および12600Kは新しい世代12.2アーキテクチャを使用し、12900K自体はUHD770の最速のクロック速度実装を備えています。

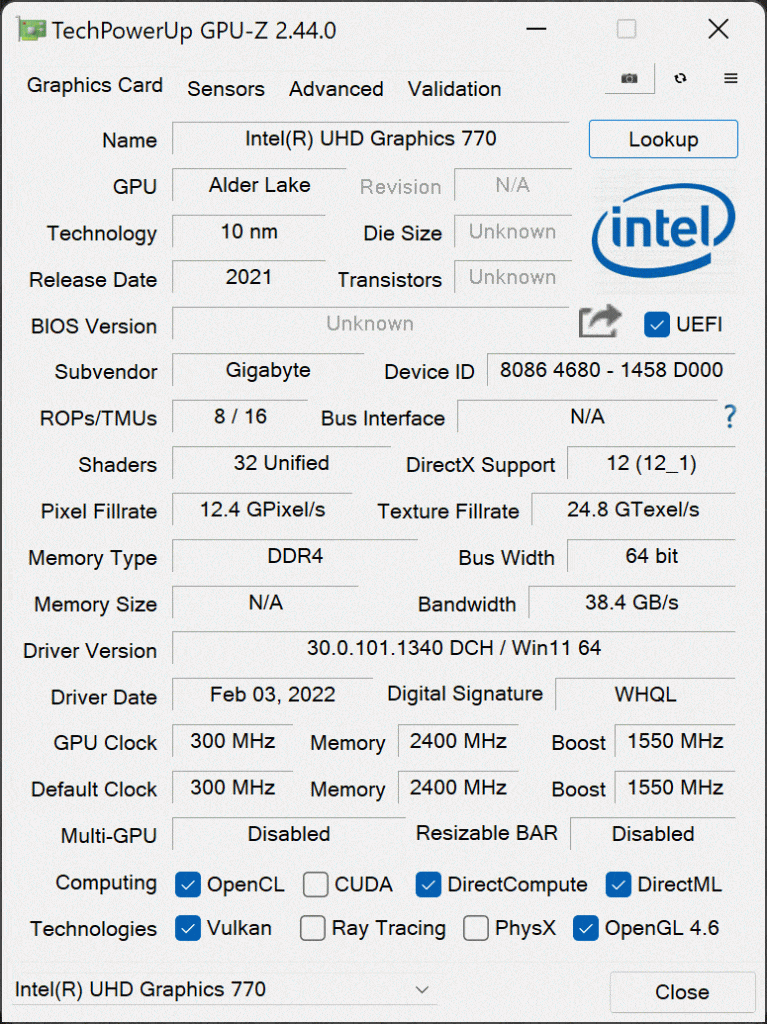

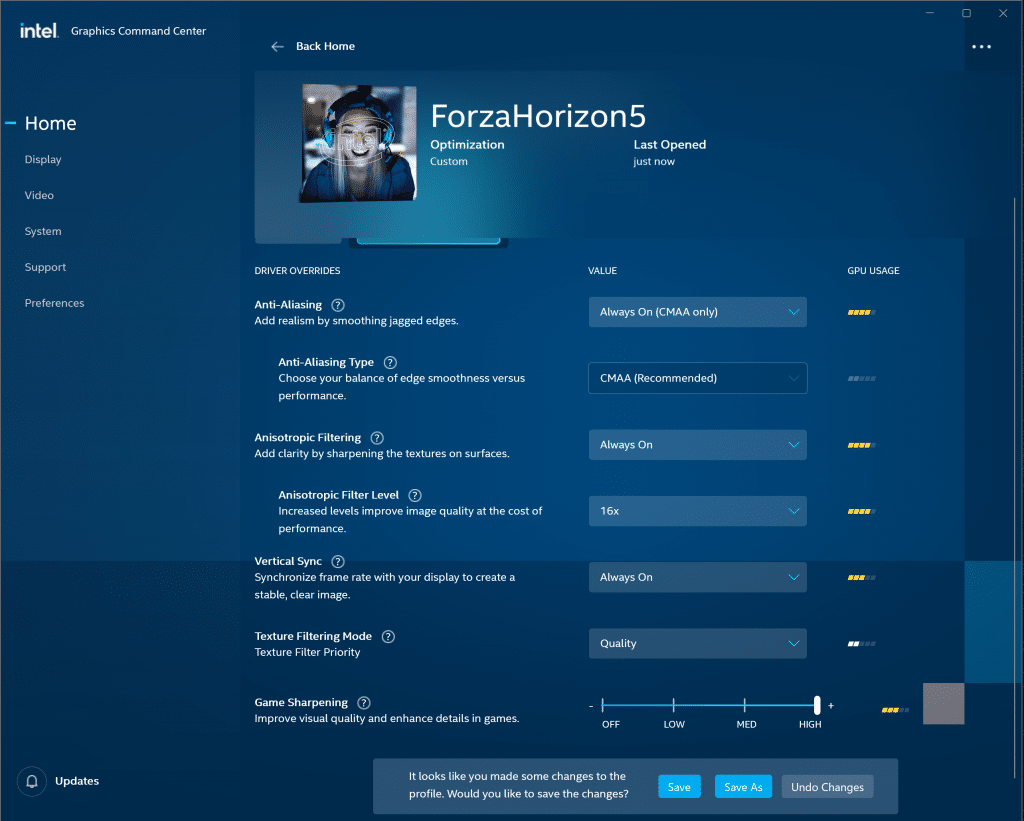

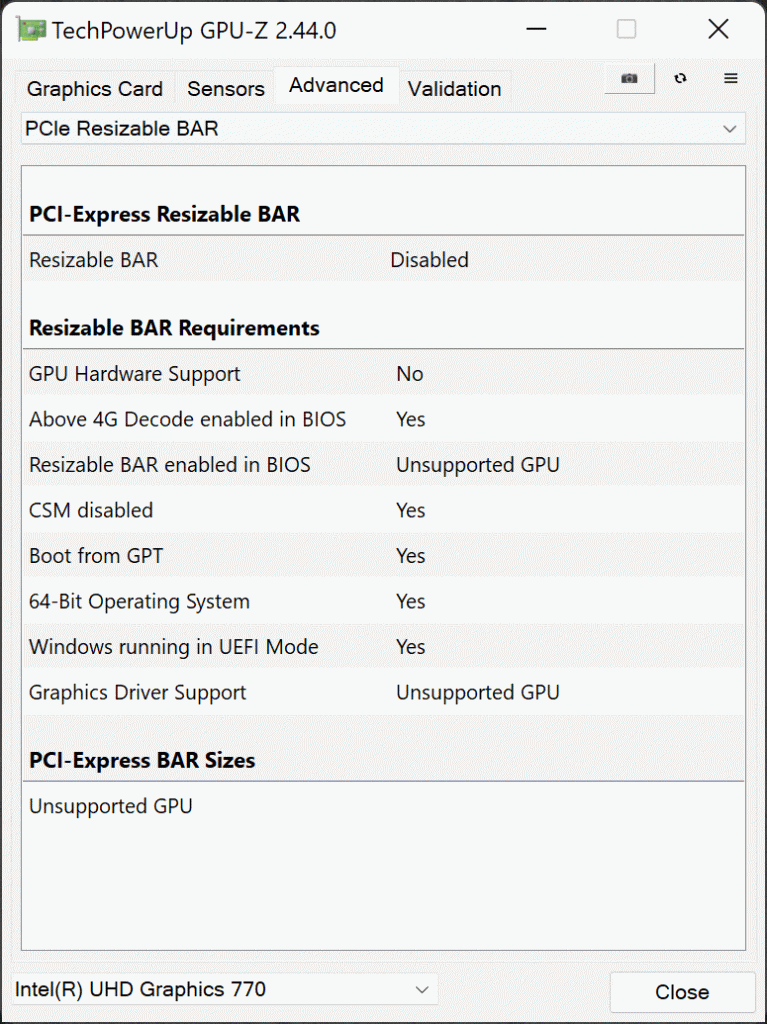

Intel UHD Graphics770もIntel7プロセスで当然製造されます。 UHD 770は、Intelが定義する32の実行ユニットと256のシェーディングユニットで構成されています。それは1450年から1550MHzの範囲の最大ブーストクロックを持っています、12900Kでブーストは完全な1550MHzであり、これはそれがブーストする最高です。 ROPは8つですが、テクスチャマッピングユニットは16のみであるため、テクスチャの塗りつぶし率は少し低く、周波数が低いためにピクセルの塗りつぶし率は低くなります。このアーキテクチャは、AMD FidelityFX Super Resolution（FSR）テクノロジーで動作しますが、最適化されていませんが、FSRはベンダーのサポートを必要としないため、さまざまな程度で動作します。

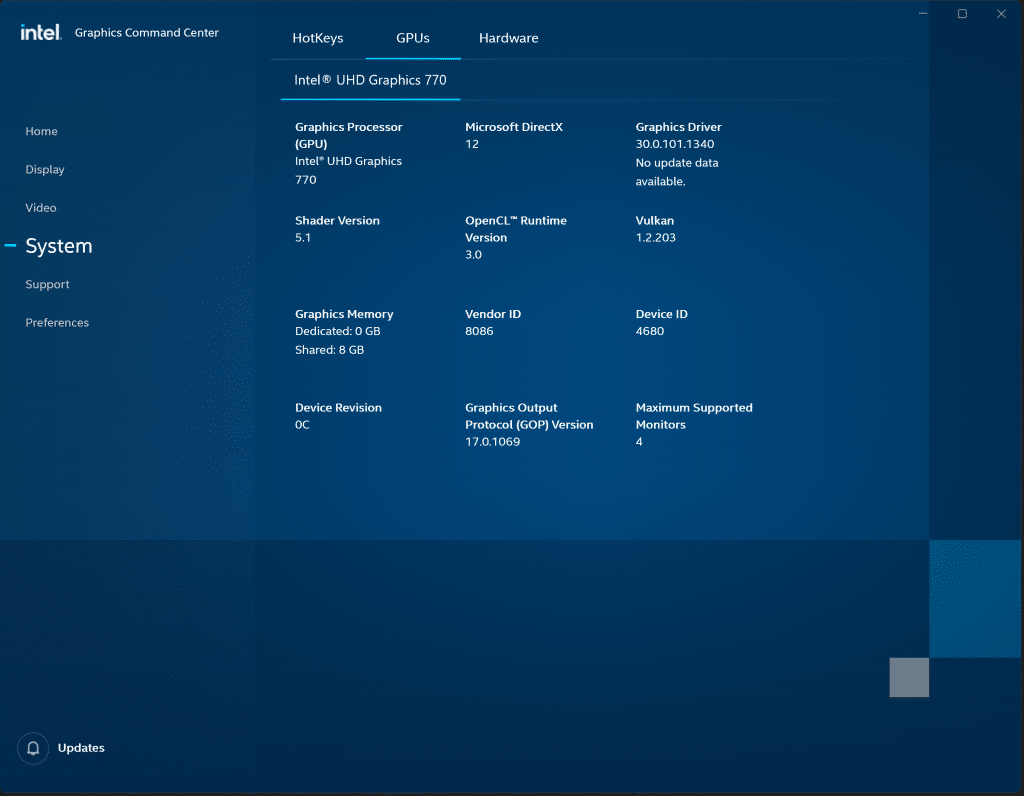

Intelの最新バージョン8QuickSyncハードウェアデコーダー/エンコーダーが含まれていることは良いことの1つです。 VP9 12ビットおよび12ビット4:4:4ハードウェアデコードとHEVC 12ビット4:2:0、4:2:2、および4:4:4ハードウェアデコードを追加します。また、AV1デコードを完全にサポートしています。エンコーディングのパフォーマンスは実際には非常に優れており、実際には業界をリードしています。ソフトウェア側からは、DirectX12.1とShaderModel 6.6をサポートし、OpenCL3.0も使用しています。
AMD Ryzen 7 5700G Radeon RX Vega 8
ブロックの次の子供は、新しい AMD Ryzen 7 5700G APU。これも最近のリリースです。 12900Kと同様に、AMDRadeonグラフィックスと呼ばれるグラフィックスが統合されています。 AMD Ryzen 7 5700Gは、AMDの現在の最新アーキテクチャであるZen 3を利用した従来の設計のCPUです。Ryzen75700Gは、AM4プラットフォームではCezanneというコード名が付けられています。このAPUは2021年の春に発表され、AMDはついに消費者がその年の後半に購入できるようにしました。 APUはTSMCN7ノードに基づいており、発売時のMSRPは359ドルでした。
従来のCPUであるため、AMD Ryzen 75700GはRyzen75800Xと同様の8コア/16スレッドCPUです。実際、Ryzen 7 5800Xと多くの共通点があり、5800Xからのステップダウンと考えてください。ただし、AMD RadeonGraphicsがオンボードに統合されています。このCPUの最大ターボまたはブーストクロックは最大4.6GHzです。 TDPは65Wです。
CPU自体は最新のZen3アーキテクチャで作成されているため、CCDやCCXレイアウトなど、CPUに固有のAMD Ryzen5000シリーズCPUのすべての機能を引き継いでいます。ただし、大きな違いが1つあります。それは、Ryzen 75700GがPCI-ExpressGen 3.0のみをサポートし、4.0をサポートしないことです。これは、統合グラフィックスのパフォーマンスやCPUのパフォーマンスに違いはありません。
AMD Radeon RX Vega 8（5000シリーズバリアント）
AMD Ryzen 7 5700Gには、AMD Radeon RX Vega 8 Radeon VegaGraphicsが搭載されています。残念ながら、AMD Ryzen 7 5700Gは、新しいRDNAやRDNA2アーキテクチャを使用していません。代わりに、現在かなり古くなっているRDNAの前世代を使用しています。 Graphics Core Next（GCN）アーキテクチャ、具体的にはGCN 5thGenerationまたはGCN5.0までさかのぼって話しています。 Radeon RX Vega 8は、残念ながら2017年にさかのぼるRaven RidgeVega世代に基づいています。

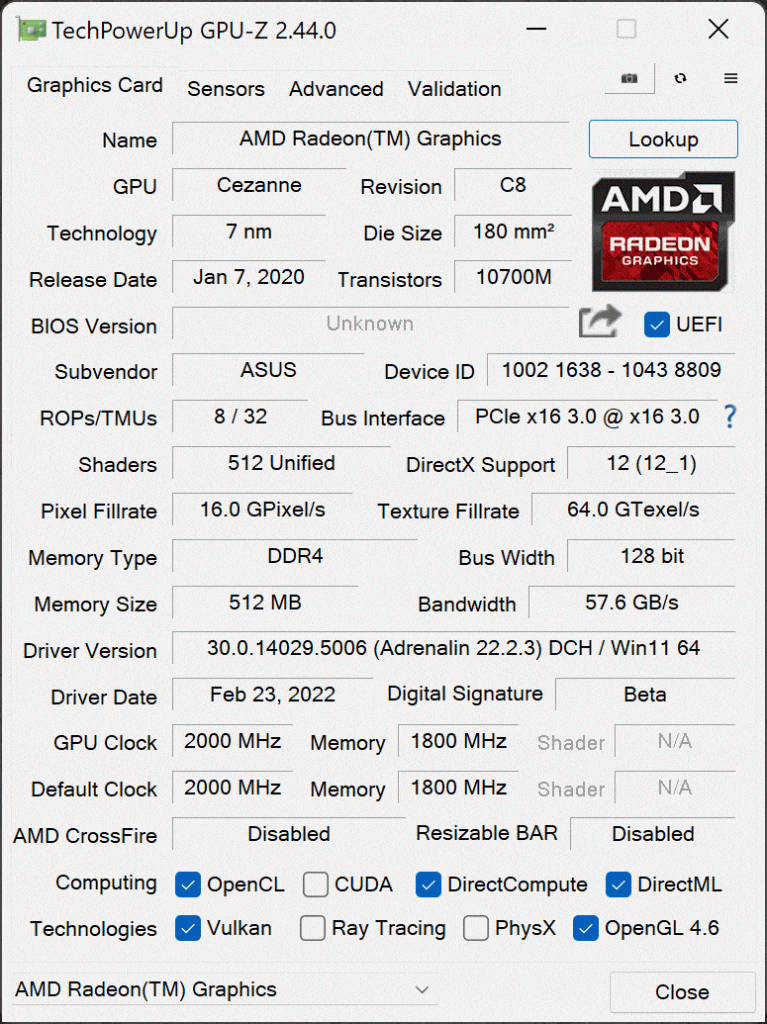

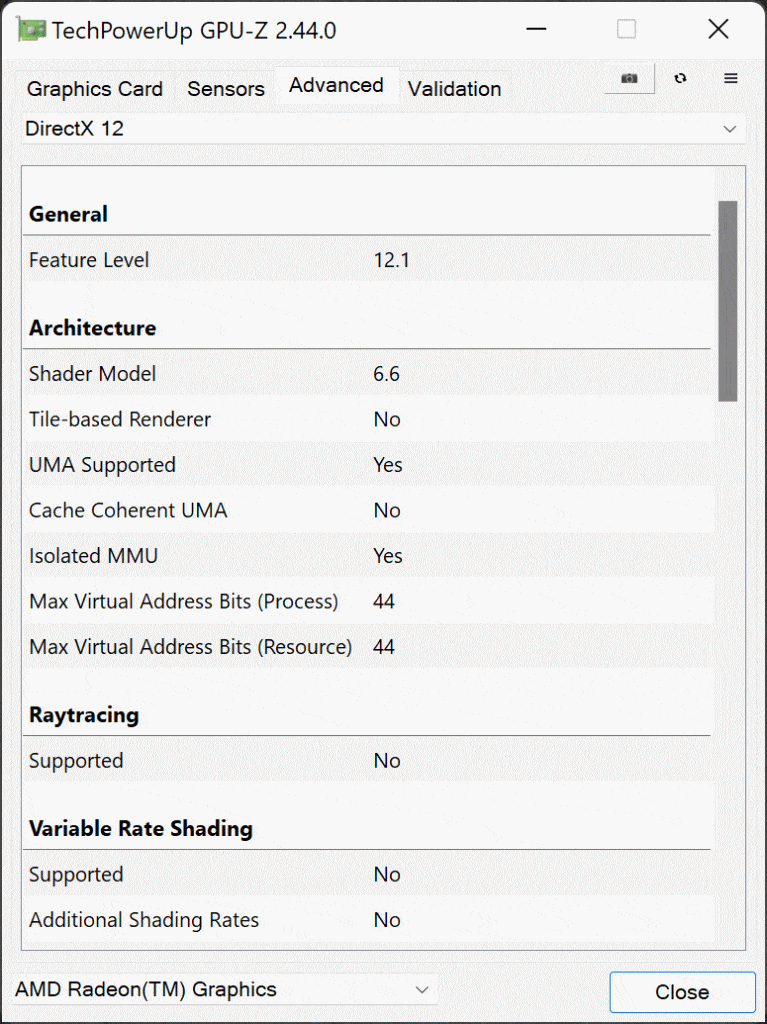

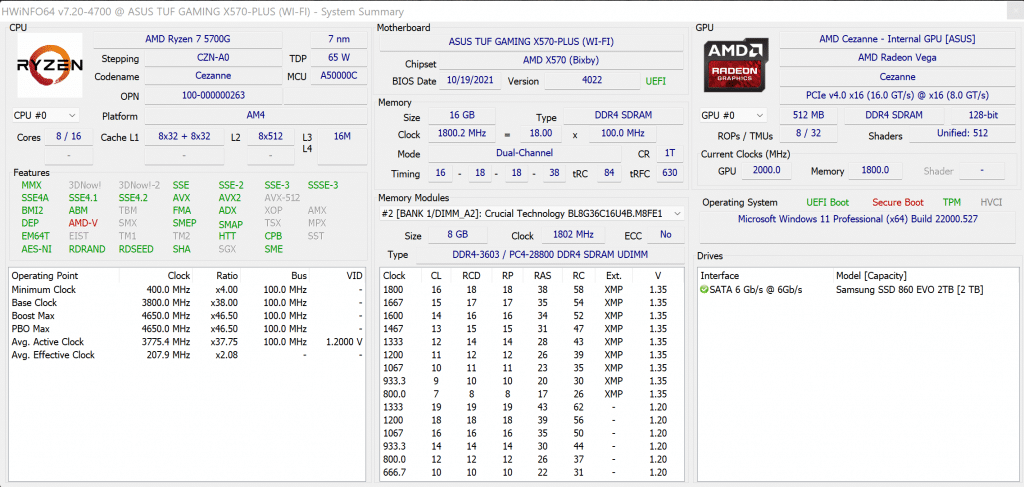

名前が示すように、AMD Radeon RX Vega 8は8つのコンピューティングユニットから作られ、512のストリーミングプロセッサまたはシェーダーを備えています。コア。 8つのROPと32のテクスチャマッピングユニットがあります。 Ryzen 7 5700Gでは、Vega 8グラフィックスは2000MHz（2GHz）の高いクロック速度でクロックされます。これにより、Intel UHD Graphics 770よりもはるかに大きいピクセルとテクスチャのフィルレート数が得られます。このアーキテクチャはレイトレーシングをサポートしておらず、可変レートシェーディングもまったくサポートしていませんが、Intel UHD Graphics770はTier1VRSをサポートしています。 。ただし、AMD FidelityFX Super Resolution（FSR）テクノロジーでは問題なく動作します。

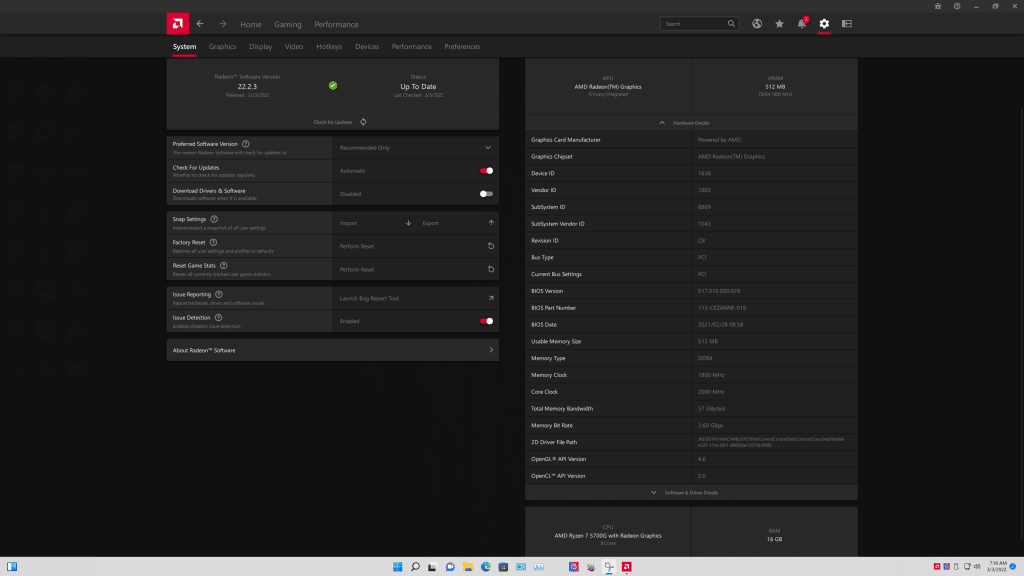

AMD Radeon RX Vega 8は、Video Core Next（VCN）バージョン2.2を利用しています。これは、実際にはVCN2.0を使用したNAVI/RDNA1からのステップアップです。ただし、RDNA2ではVCN3.0以降であるVCNの最新バージョンにはほど遠いです。 Vega8のVCN2.2はAVI1デコードをサポートしていないため、Intel UHD Graphics770はその部門に足を踏み入れています。

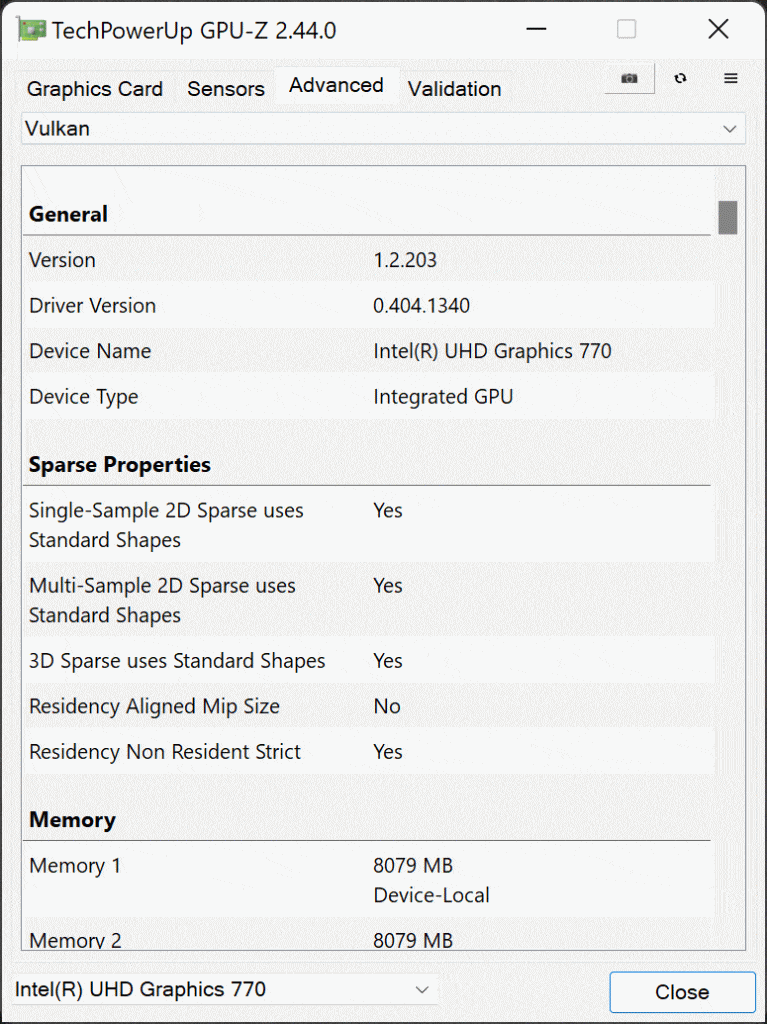

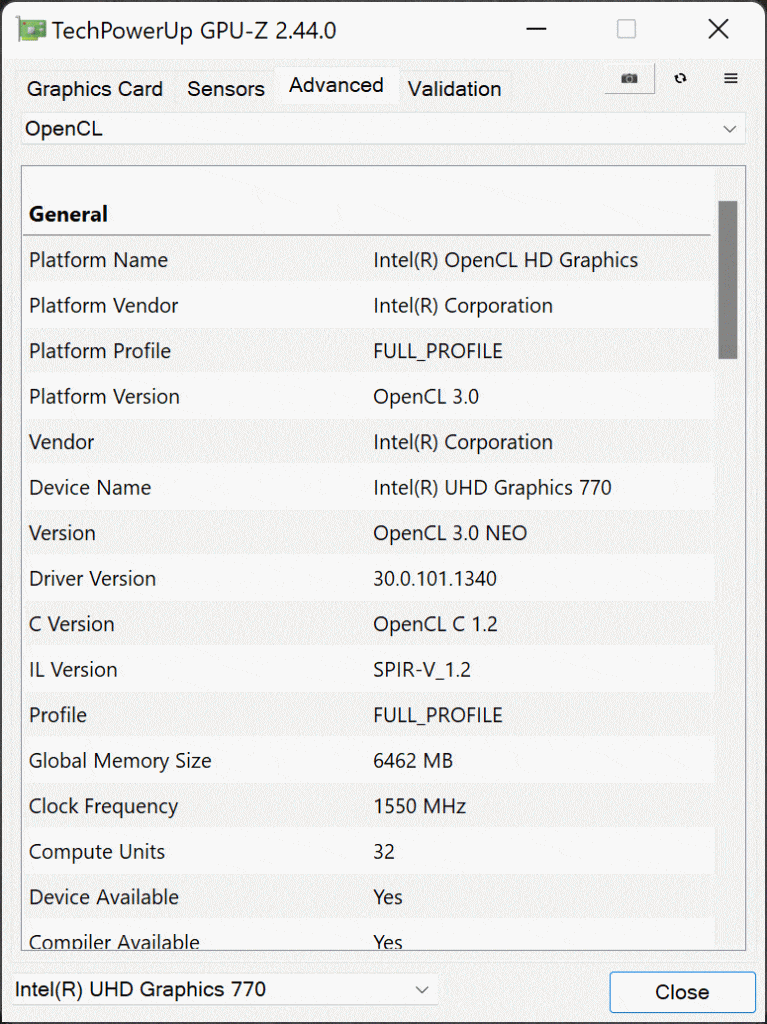

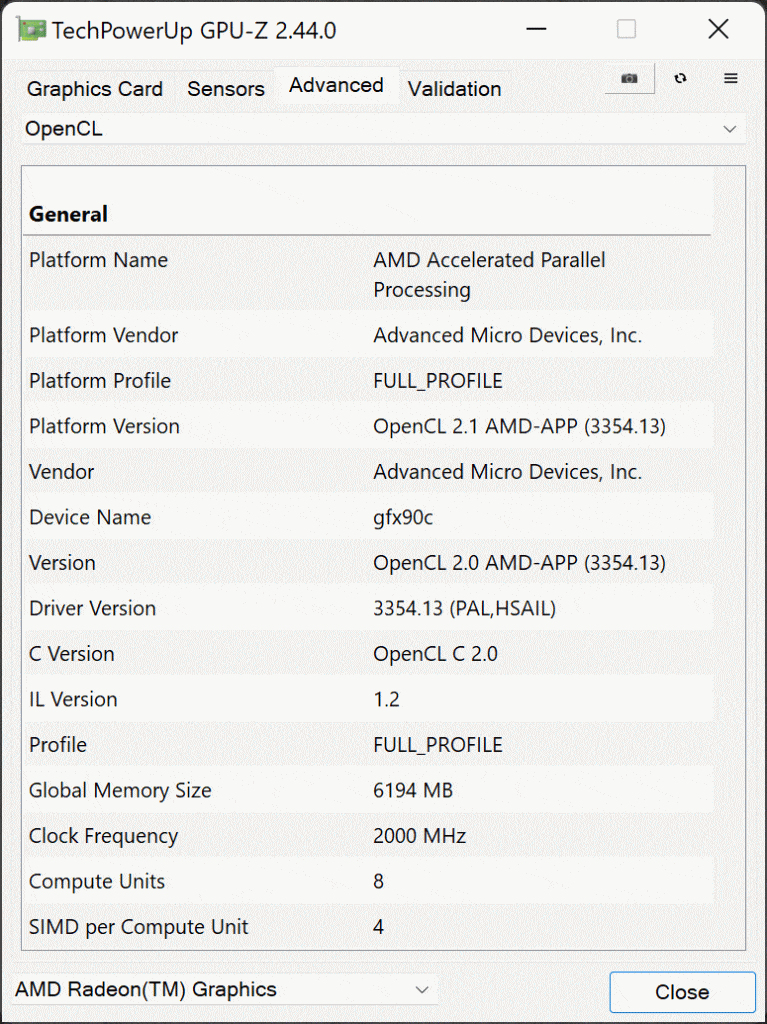

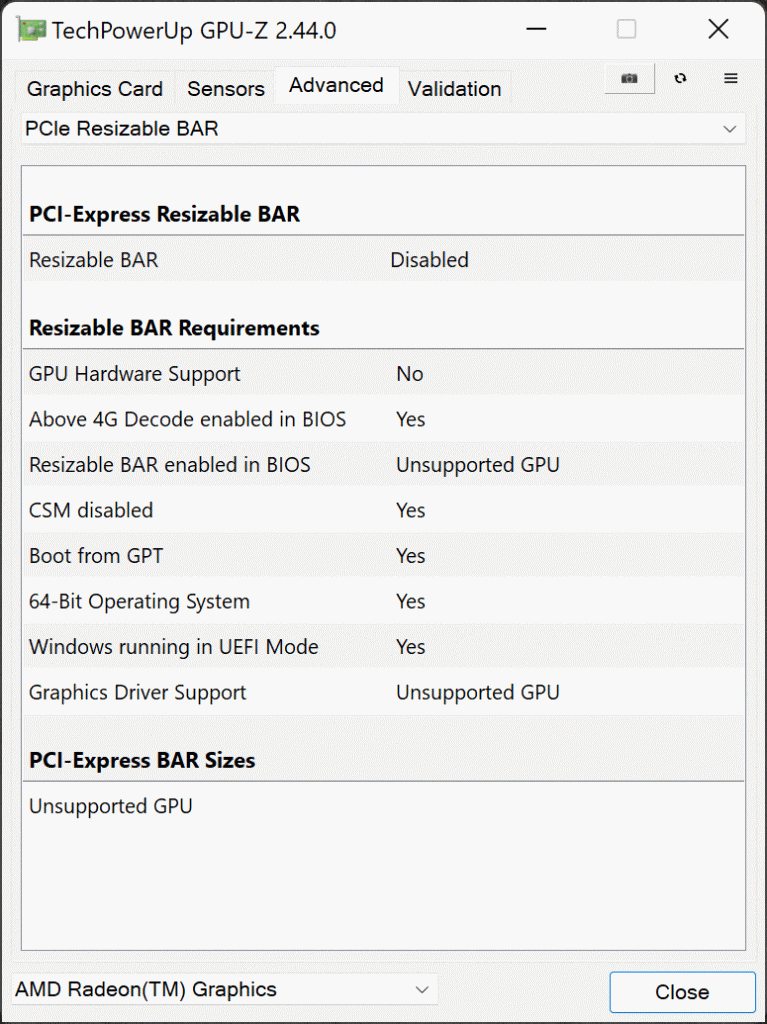

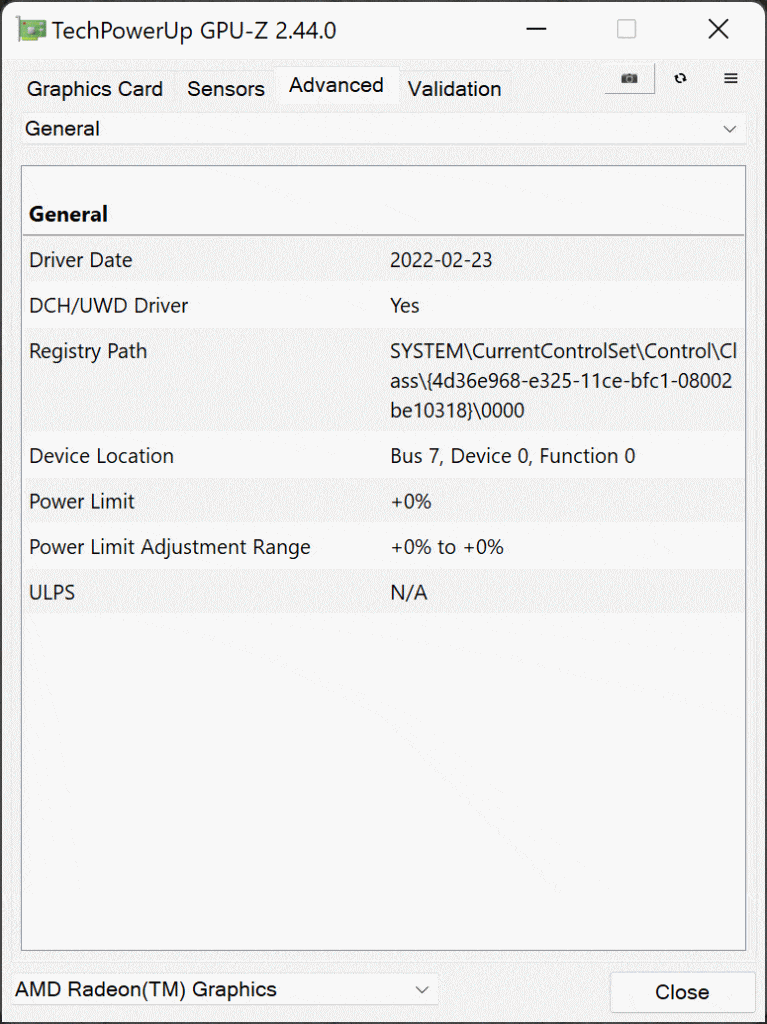

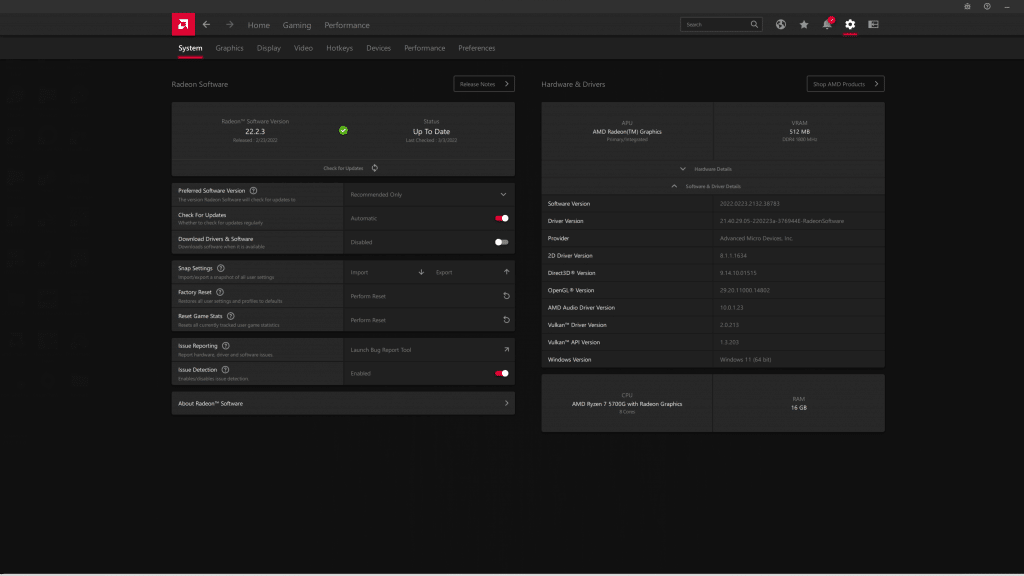

ソフトウェアの観点から、Radeon RX Vega8はDirectX12.1とShaderModel6.6をサポートしています。興味深いことに、現時点ではOpenCL 2.1のみをサポートしています。最新のドライバーがインストールされていても、OpenCL 2.1がすべて利用可能であるため、Intel Graphics UHD770は現在OpenCL3.0をサポートしています。これは、コンピューティングテストで確認できます。違い。ただし、VulkanバージョンはVega8の方がUHD770よりも高くなっています。

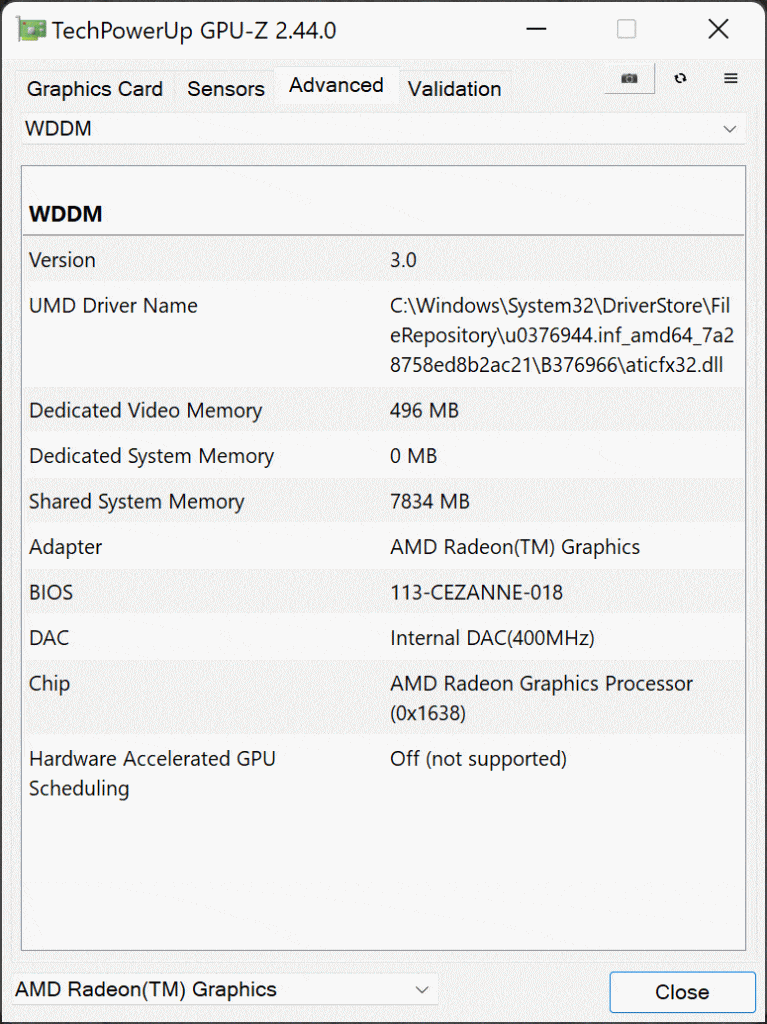

どちらの統合グラフィックスオプションも、当然、システムメモリのサイズと帯域幅をプライマリメモリソースとして利用します。したがって、インストールしたRAMのサイズと実行頻度は、これらのグラフィックコアが利用できる帯域幅であり、すべてシステムに依存します。
ページ:1 2 3 4 5 6 7 8
