Navi 31 GPUダイ、AMD Radeon RX 7700XT用のRDNA3ベースのNavi32 GPU、およびRadeon用のNavi 33 GPU RX 7600XTグラフィックカードも詳細に説明されています。詳細は、 TwitterでOlrakoverによってGPUブロック図として再度報告および視覚化されます。
>AMD RDNA 3 Navi32およびNavi33GPUの詳細-次世代のRadeonRX 7700XTおよびRX7600XTグラフィックスカードに電力を供給します
AMD RDNA 3のラインナップは、次世代のRadeon RX7000シリーズグラフィックスカードに電力を供給するモノリシックGPUとMCMGPUの両方で構成されます。 Navi 3Xグラフィックチップが間もなくテープアウトされるという報告を聞いているので、これらのダイを視覚化するために情報が使用されているかどうかを判断するのは時期尚早ですが、リークについて非常に正確なソースからのものです。ほんの少しの塩でこれらの詳細を読むのが賢明です。
AMD＆AppleがRadeon PRO W6800XDUOおよびW6900XGPU、MacPro用の最大デュアルビッグナビGPUを発表
Radeon RX7700シリーズ用のAMDRDNA 3 Navi 32 GPU
AMD Navi 32 GPUは、RDNA3ラインナップに搭載されている2つのMCMGPUの1つになります。 GPUは、2つのGCD（Graphics Compute Dies）と1つのMCD（Multi-Cache Die）を備えています。ダイはフラッグシップのNavi31 GPUと非常に似ていますが、各ダイ全体でシェーダーエンジンが1つ少なくなっています。 AMD Navi 32 GCDはTSMCの5nmプロセスノードを利用することが期待されていますが、MCDは6nmプロセスノードに基づいています。噂によると、AMDには6nmダイ用にSamsungとTSMCのどちらかを選択するオプションがあります。
フラッグシップのRadeonRX7700に電力を供給するAMDの次世代RDNA3ベースのNavi32GPUの予備ブロック図XTグラフィックカード。 （画像クレジット:Olrak）
各GCDには2つのシェーダーエンジン（合計4つ）があり、各シェーダーエンジンには2つのシェーダーアレイ（SEごとに2つ/GCDごとに4つ/合計8つ）があります。各シェーダーアレイは5つのWGP（SEごとに10/GCDごとに20/合計40）で構成され、各WGPは32のALUを備えた8つのSIMD32ユニット（SAごとに40 SIMD32/SEごとに80/GCDごとに160/合計320）を備えています。これらのSIMD32ユニットを組み合わせると、GCDあたり5120コア、合計10,240コアになります。
Navi 32（RDNA 3）MCDは、次世代のInfinity Fabric相互接続を介してデュアルGCDにリンクされ、384MBのInfinityキャッシュを備えています。各GPUは、3つのメモリ接続リンク（32ビット）も備えている必要があります。これは、192ビットバスインターフェイス用の合計6つの32ビットメモリコントローラーです。
これにより、AMD Radeon RX7700シリーズのパフォーマンスがRX6800およびRX6900シリーズを上回り、ゲームのグラフィックス馬力が大幅に向上します。 RX 6700 XTの定格は現在230Wであるため、これによって電力数も増加しますが、最大で270〜300Wになる可能性があります。
AMD Radeon RX 6600 XT OpenCLパフォーマンスが発表され、最大2.9GHzのクロックを備えたRX5700XTと同じ速さで145W
Radeon RX7600シリーズ用AMDRDNA 3 Navi 33 GPU
AMD Navi 33 GPUは、RDNA3ファミリー内のモノリシックセグメントを開始します。 GPUは単一のダイを備えています。ダイはフラッグシップのNavi21 GPUと非常によく似ており、製造に6nmプロセスノードを利用することが期待されています。

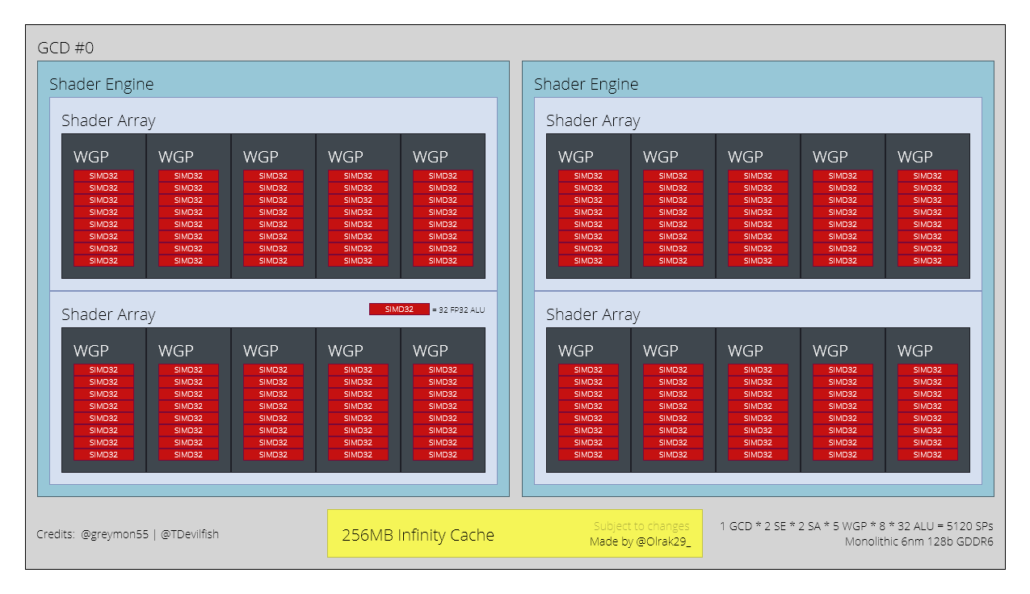

フラッグシップのRadeonRX7600に電力を供給するAMDの次世代RDNA3ベースのNavi33GPUの予備ブロック図XTグラフィックカード。 （画像クレジット:Olrak）
Navi 33 GCDには2つのシェーダーエンジンがあり、各シェーダーエンジンには2つのシェーダーアレイがあります（SEごとに2つ/合計4つ）。各シェーダーアレイは5つのWGP（SEあたり10/合計20）で構成され、各WGPは32のALUを備えた8つのSIMD32ユニット（SAあたり40 SIMD32/SEあたり80/合計160）を備えています。これらのSIMD32ユニットを組み合わせて5120コアを構成します。これは、RX 6900 XT（Navi 21 XTX GPU）と同じコア数です。
Navi 33（RDNA 3）は、256MBのInfinityキャッシュを搭載する予定です。各GPUは、2つのメモリ接続リンク（32ビット）も備えている必要があります。これは、128ビットバスインターフェイス用の合計4つの32ビットメモリコントローラーです。これにより、AMD Radeon RX7600シリーズのパフォーマンスがRX6800およびRX6900シリーズを約200WのTDPで上回ります。
Radeon RX7800/7900シリーズ用のAMDRDNA 3 Navi 31 GPU
フラッグシップRDNA3チップであるAMDNavi 31 GPUは、次世代のRadeon RX 7900XTグラフィックスカードに電力を供給します。 AMDは次世代のRDNA3 GPUでWGP（ワークグループプロセッサ）を優先してCU（コンピューティングユニット）を廃止すると聞いています。

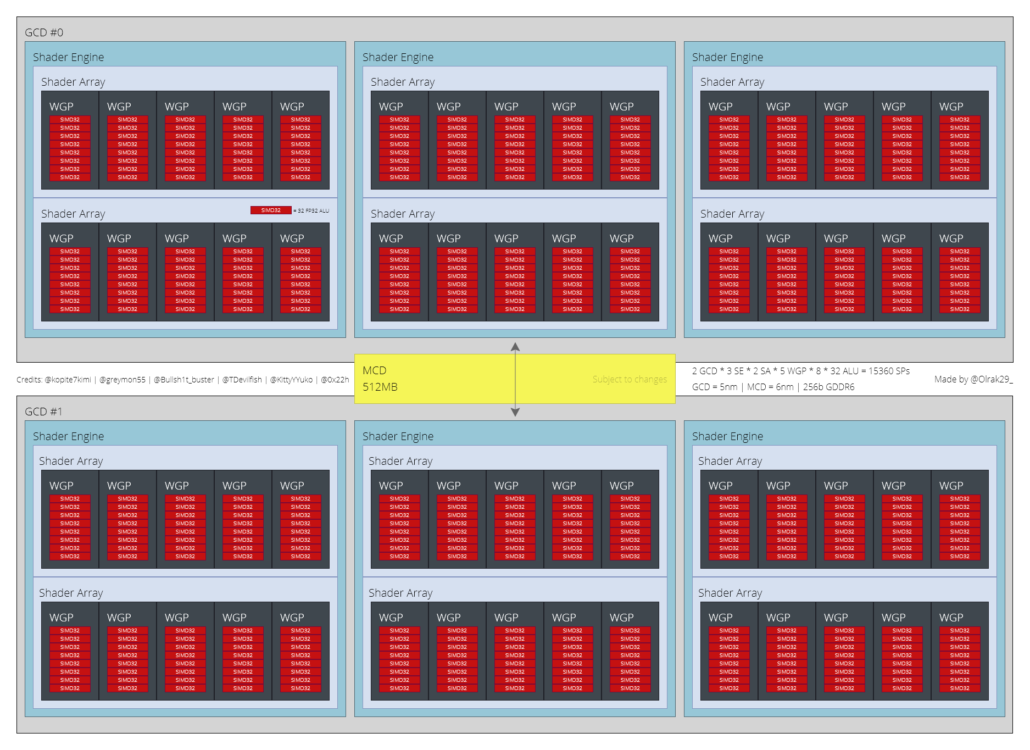

AMDの次世代RDNA3ベースのNavi31GPUの予備ブロック図これにより、主力製品であるRadeon RX 7900XTグラフィックスカードに電力が供給されます。 （画像クレジット:Olrak）
ここに示すNavi31 GPU構成は、2つのGCD（Graphics Core Die）と1つのMCD（Multi-Cache Die）を備えています。各GCDには3つのシェーダーエンジン（合計6つ）があり、各シェーダーエンジンには2つのシェーダーアレイ（SEごとに2つ/GCDごとに6つ/合計12つ）があります。各シェーダーアレイは5つのWGP（SEごとに10/GCDごとに30/合計60）で構成され、各WGPは32のALUを備えた8つのSIMD32ユニット（SAごとに40 SIMD32/SEごとに80/GCDごとに240/合計480）を備えています。これらのSIMD32ユニットを組み合わせると、GCDあたり7,680コア、合計で15,360コアになります。
Navi 31（RDNA 3）MCDは、次世代のInfinity Fabric相互接続を介してデュアルGCDにリンクされ、256〜512MBのInfinityキャッシュを備えています。各GPUは、4つのメモリ接続リンク（32ビット）も備えている必要があります。これは、256ビットバスインターフェイス用の合計8つの32ビットメモリコントローラーです。
今後のRDNA3 GPUは、ラスタライズのパフォーマンスに関してNVIDIAが提供するものよりもパフォーマンスが優れているという噂がいくつかあります。 AMDは、Radeon RXグラフィックスカードのラインナップの下で最初のMCM搭載GPUを提供することで、主導権を握るようです。しかし同時に、NVIDIAは、AmpereGPUの3倍以上のパフォーマンス向上を提供するMCMGPUラインナップに迅速に移行することが期待されています。予想されるパフォーマンスの向上は次のとおりです。
AMD RDNA 3 Navi 3X GPU構成（暫定版）
<表> GPU NameNavi 21Navi 33Navi 32Navi 31
GPUプロセス7nm6nm5nm/6nm5nm/6nm
GPUパッケージMonolithicMonolithicMCMMCM
シェーダーエンジン424（GCDごとに2つ）6（GCDごとに3つ）
GPU WGPs402040（GCDごとに20）60（GCDごとに30）
WGP128256256256あたりのSP
計算単位（ダイあたり）804080
160（合計）120
240（合計）
コア（ダイあたり）5120512051207689
コア（合計）512051201024015360
メモリバス256ビット128ビット192ビット256ビット
メモリタイプGDDR6GDDR6GDDR6GDDR6
インフィニティキャッシュ128MB256 MB384 MB512 MB
フラッグシップSKURadeonRX 6900 XTXRadeon RX 7600 XT?Radeon RX 7700 XT?Radeon RX 7900 XT?
TBP330W〜200W〜300W〜400W
LaunchQ4 2020Q4 2021?Q4 2021?Q4 2021?
