Intel の次世代第 12 世代 Alder Lake および第 13 世代 Raptor Lake CPU ファミリの設計、仕様、および発売に関する最新情報は、ムーアの法則は終わった。申し立てられた情報は、過去数回のハードウェアの発売で非常に正確であることが判明したMLIDの信頼できる情報源からのものであるように思われるため、これは一見の価値があります。
Intel 第 12 世代 Alder Lake と第 13 世代 Raptor Lake CPU の噂-Alder には最大 16 コア、Raptor には最大 24 コア、両方の LGA 1700 デスクトップと「HX」愛好家向けノートブック チップとの互換性
詳細を始める前に、この情報の多くは以前の噂やリークですでに見たものですが、コンテキストにさらに多くの情報が追加されていることを指摘しておく必要があります。最も差し迫ったものから始めましょう。第 12 世代 Alder Lake CPU ファミリー。
Intel の第 12 世代 Alder Lake CPU についてわかっていることはすべてここにあります
公式スライドでは、IntelはAlderLakeを「画期的なCPUアーキテクチャ」と呼んでいます。同社は、第 12 世代プロセッサによって、シングル スレッドのパフォーマンスが 20% 向上し、マルチスレッド タスクでは 2 倍になると主張しています。 Intel Alder Lake CPU は、最新の Tiger Lake CPU の製造に使用されている 10nm SuperFin プロセス ノードの改良版であり、より最適化されたバージョンである、まったく新しい 10nm Enhanced SuperFin プロセス ノードで製造された最初の CPU になります。

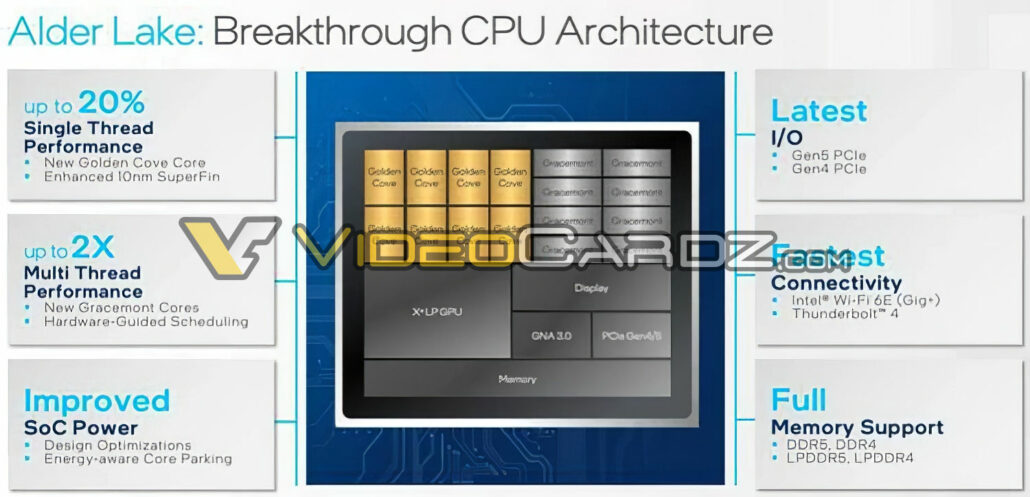

Intel Alder Lake 12th Gen デスクトップおよびモビリティ CPU は、最大 20% のシングルスレッドと 2 倍のマルチ既存のプロセッサを超えるスレッド化されたパフォーマンスの向上。 (画像クレジット: VIdeocardz)
Alder Lake の CPU は、従来の CPU と同じか、それ以下の電力で 2 倍のパフォーマンスを発揮することが期待されています。 IPC に関しては、Golden Cove コアは 20% のゲイン (シングル スレッド) を提供することが期待されていますが、Gracemont コアは、更新された命令セットで Skylake コアよりも優れたブーストを提供します。
以下は、Intelの2021アーキテクチャラインナップから期待できる更新の一部です。
Intel Golden Cove (コア) アーキテクチャ:
- シングルスレッドのパフォーマンス (IPC) を改善する
- 人工知能 (AI) のパフォーマンスを向上させる
- ネットワーク/5G パフォーマンスの改善
- 強化されたセキュリティ機能
Intel Gracemont (Atom) アーキテクチャ:
- シングルスレッドのパフォーマンス (IPC) を改善する
- 周波数（クロック速度）を改善する
- ベクターのパフォーマンスを向上させる
以下は、Intel の Alder Lake デスクトップ CPU のキャッシュ サブシステムの正確な内訳です。
ゴールデンコーブコア：
- コアあたり 32 KB (L1I)
- コアあたり48KB（L1D）
- コアあたり 1280 KB (L2)
- コアあたり 3072 KB (L3)
グレースモントのコア:
- コアあたり64KB（L1I）
- コアあたり 32 KB (L1D)
- 2048 KB（L2）x4コア
- 3072 KB (L3) x 4 コア
Intel 第 12 世代 Alder Lake CPU の噂情報 (クレジット: MLID):
Intel は、スライドの中で Alder Lake CPU の主要な機能のいくつかを強調しています。たとえば、Golden Cove コア (Willow Cove の後継) と次の Gracemont コアの両方を含むハイブリッド コア設計の使用などです。-世代のAtomアーキテクチャ。 Golden Cove コアは CPU の大きなコアとして機能し、同時にマルチスレッドをサポートする一方、Atom コアは非 SMT 設計に固執します。コア自体のまったく新しい機能には、ハードウェアに基づくスケジューリング、設計の最適化、エネルギーを意識したコア パーキングが含まれます。
I/Oに関しては、Intel第12世代Alder Lake CPUラインナップは、PCIe Gen5とPCIeGen 4の両方のサポート、Intel WiFi 6E（Gig +）、およびThunderbolt4のサポートを備えています。メモリについては、Alder Lake CPU には、デスクトップ プラットフォーム用の DDR5/DDR4 およびモビリティ プラットフォーム用の LPDDR5/LPDDR4 まで、幅広いオプションが用意されています。 Alder Lake デスクトップ プラットフォームは、ATX12VO 電源コネクタ標準。
ラインナップに関しては、Intel Alder Lake CPUは「K」シリーズのデスクトップと「HX」シリーズのモビリティのラインナップで最大16コアを提供する予定です。最大 6 コアの「S2」セグメント、最大 14 コアのモバイル用の「P1」、10 コアのモバイル用の「P2」、最後に合計 10 コアのモバイル用の「M」セグメントがあります。正確な構成は以下のとおりです:
Intel Alder Lake-K シリーズ SKU
Alder Lake-S CPU 8 + 8 CPU SKUを見ると、8つのGoldenCoveコアが32KB（L1I）および48 KB（L1D）のキャッシュ（コアあたり）を備えているように見えます。各 CPU コアは 1280 KB の L2 キャッシュも備えており、合計 10 MB の L2 キャッシュが使用され、L3 キャッシュはコアあたり 3072 KB または合計 24 MB になります。

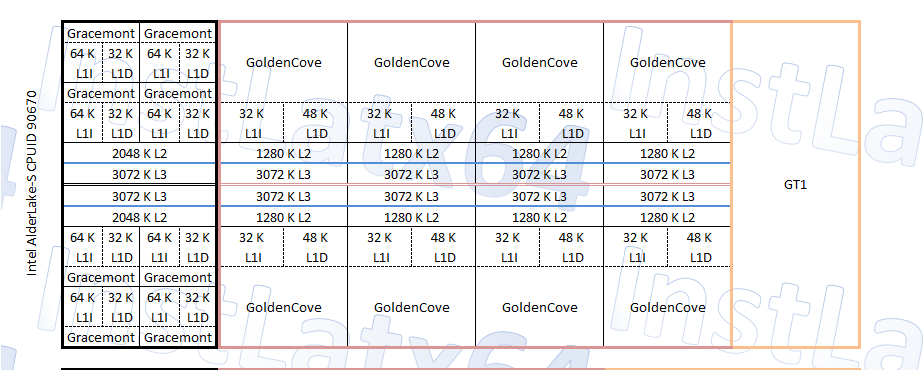

InstLatX64 による Intel Alder Lake-S 8+8 (16 コア/24 スレッド) CPU ブロック図のモックアップ
Gracemont コアに移り、64 KB (L1I) および 32 KB (L1D) キャッシュを備えた各コアを検討しています。 Intelは、L2キャッシュとL3キャッシュを、それぞれ4つのGracemontコアで構成される2つのスライスに分割します。合計 2048 KB の L2 キャッシュまたは合計 4 MB の L2 と、3072 KB の L3 キャッシュまたは合計 6 MB が特徴です。これにより、上位の SKU に合計 30 MB の L3 キャッシュと 14 MB の L2 キャッシュが割り当てられます。正確な SKU に関しては、Alder Lake Core i9 SKU は 16 コアと 24 スレッドを特徴とし、Core i7 SKU は 12 コアと 20 スレッドを特徴とし、Core i5 SKU は 10 コアと 16 スレッドを特徴とします。これらのチップはハロウィーンの頃に導入され、2021 年 10 月 25 日頃に NDA が盛り上がると噂されています。
しかし、Intel は 2022 年第 1 四半期に、K 以外の Core i9、Core i7、および Core i5 SKU を搭載した Alder Lake-S A シリーズ CPU を提供する予定です。 Core i9 および Core i7 SKU のコア構成は K シリーズの兄弟と変わらないままですが、Core i5 SKU はわずか 6 コアと 12 スレッドにトーンダウンされます (Gracemont コアを除く)。 8 スレッドで Gracemont コアを使用しないクアッドコア設計を維持する Core i3 SKU の場合も同様です。
- インテル Core i9 K シリーズ (8 ゴールデン + 8 グレース)=16 コア/24 スレッド
- インテル Core i7 K シリーズ (8 ゴールデン + 4 グレース)=12 コア/20 スレッド
- Intel Core i5 K シリーズ (6 つのゴールデン + 4 つのグレース)=10 コア/16 スレッド
- インテル Core i9 A シリーズ (8 ゴールデン + 8 グレース)=16 コア/24 スレッド
- インテル Core i7 A シリーズ (8 ゴールデン + 4 グレース)=12 コア/20 スレッド
- インテル Core i5 A シリーズ (6 ゴールデン + 0 グレース)=6 コア/12 スレッド
- インテル Core i3 A シリーズ (ゴールデン 4 + グレース 0)=4 コア/8 スレッド
Intel Alder Lake-P シリーズ SKU
Intel Alder Lake Pシリーズは、U15、U28、およびH45を備えています。 U15、U28、H45、H65 の定格電力は、それぞれ 15W (12/20W)、28W (20W)、45W (35W)、65W (45W) です。 U15 シリーズには、最大 2 つの大きなコアと最大 8 つの小さなコアが搭載されます。 U28 シリーズには、最大 6 つの大きなコアと最大 8 つの小さなコアが搭載されます。

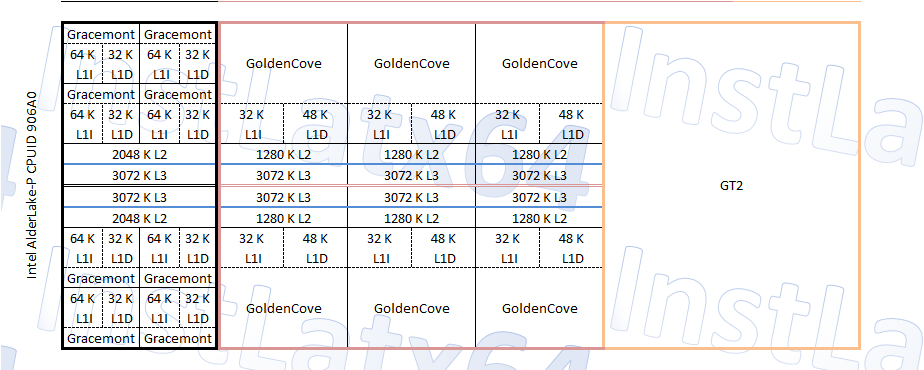

InstLatX64 による Intel Alder Lake-P 6+8 (14 コア/20 スレッド) CPU ブロック図のモックアップ
H45 シリーズには、最大 6 つの大きなコアと最大 8 つの小さなコアが搭載されます。 3 つすべてが 96 のグラフィックス実行ユニットを備えています。 Uシリーズは、Tiger Lakeプロセッサを搭載したメインストリームおよびパフォーマンスのラップトップに搭載されるようです。 H シリーズは、ポータブル ゲーム ラップトップの Tiger Lake-H35 の直接の代替品のように見えます。最後に、マニアックなノートブックでフラッグシップのモビリティ パフォーマンスを提供する予定のフラッグシップ「HX」パーツがあります。これらのチップは、同じ BGA パッケージに PCH と CPU を搭載し、今年初めから市場に出回っている AMD の「HX」ラインナップと競合します。
Intel AlderLake-MシリーズSKU
intel Alder Lake M シリーズには、定格電力がそれぞれ 5W (最大 7W) および 9W (最大 12W) の M5 および U9 シリーズがあります。 M5 シリーズは、1 つの大きなコアと最大 4 つの小さなコア、および最大 64 のグラフィック実行ユニットを提供します。 U9 シリーズは、最大 2 つの大きなコアと 8 つの小さなコアと、最大 96 のグラフィック実行ユニットを提供します。スライドは、これらがタブレットや超薄型ラップトップで使用されることを示しています。

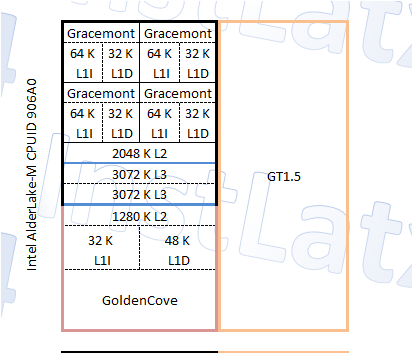

Intel Alder Lake-M 1 + 4（5コア/6スレッド）CPUブロックInstLatX64 による図のモックアップ
Intel の第 13 世代 Raptor Lake CPU についてわかっていることはすべてここにあります
Intel は、第 13 世代ファミリーとなる Raptor Lake として知られる Alder Lake Refresh ラインナップも準備しています。ラインナップはあらゆる面でAlder Lakeを強化するものになると予想されます。最初の主要なものは、Raptor Cove と呼ばれる新しいコアであり、いくつかの拡張機能を備えた Golden Cove コアの更新バージョンです。
これまでにわかっていることから始めるために、Intel Raptor Lake CPU が Alder Lake に取って代わりますが、Rocket Lake から Alder Lake への移行が見られるため、大きな変更にはなりません。 Alder Lake の第 12 世代 CPU は、10nm Enhanced SuperFin プロセスをベースにしながら、ハイブリッド コア設計アプローチを利用する最初の Intel CPU になります。また、DDR5 および PCIe 5.0 をサポートするまったく新しいプラットフォームも取得します。 Raptor Lake は基本的に、これらの機能のほとんどを継承し、プラットフォームとコアの変更をわずかにアップグレードします。
デスクトップ Intel Raptor Lake パーツについては、コア パフォーマンスを向上させるための新しいハイブリッド CPU コアの変更がラインナップされると述べられています。パフォーマンスの主要なアップグレードは、Alder Lake の Golden Cove コアよりも改善された IPC、クロック周波数、およびワットあたりのパフォーマンスを提供すると言われている真新しいコアによってもたらされます。
コア アーキテクチャ以外の大きなアップグレードの 1 つは、コア数です。ここで、Intel は Alder Lake 世代からの大きなコア (Raptor Cove) の数を維持することを計画していますが、小さなコア (Gracemont) を後押しします。 Raptor Lakeチップは、8つのRaptor Coveと16のGracemontコアを備えており、マルチスレッドのパフォーマンスを大幅に向上させると言われています。
AMD 独自のゲーム キャッシュに対する Intel の答えである可能性のあるゲーム用の CPU キャッシュについても言及されています。これが Raptor Lake に搭載されている組み込み DRAM キャッシュなのか、強化された L2/L3 設計なのかはまだわかりませんが、インテルが AMD が提供する絶対的な大容量キャッシュと競合するのに役立つ、ゲームでのパフォーマンスの大幅なアップグレードが確実に見られるでしょう。 Ryzen CPU は、今後の 3D V-Cache テクノロジーで提供する必要があります。

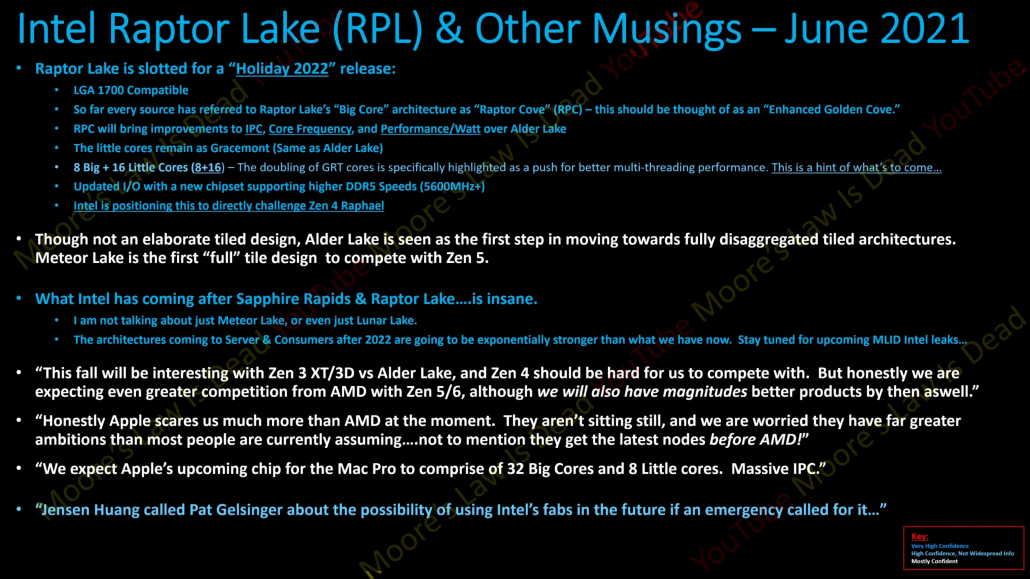

Intel 第 13 世代 Raptor Lake CPU の噂情報 (クレジット: MLID):
Intel vPro テクノロジーは、機能セットに関しても拡張されます。デスクトップ用の Raptor Lake CPU は DDR5-5600 MHz+ メモリを利用し、最大 48 の PCIe Gen 5 レーンを備えていますが、モビリティ バリアントは新しい LPDDR5X メモリをサポートし、新しい DLVR 電力供給システムも取得します。 Raptor Lakeのラインナップは来年発売される予定で、AMDのZen4搭載のRyzen「Raphael」デスクトップCPUと直接競合します。
インテル デスクトップ CPU 世代の比較:
| Intel CPU ファミリー | プロセッサー プロセス | プロセッサ コア (最大) | TDP | プラットフォームチップセット | PCIe サポート | 起動 | ||
|---|---|---|---|---|---|---|---|---|
| Sandy Bridge (第 2 世代) | 32nm | 4/8 | 35-95W | 6 シリーズ | LGA 1155 | DDR3 | PCIe Gen 2.0 | 2011 |
| Ivy Bridge (第3世代) | 22nm | 4/8 | 35-77W | 7シリーズ | LGA 1155 | DDR3 | PCIe Gen 3.0 | 2012年 |
| Haswell (第 4 世代) | 22nm | 4/8 | 35-84W | 8シリーズ | LGA 1150 | DDR3 | PCIe Gen 3.0 | 2013-2014 |
| Broadwell (第 5 世代) | 14nm | 4/8 | 65-65W | 9シリーズ | LGA 1150 | DDR3 | PCIe Gen 3.0 | 2015年 |
| Skylake (第 6 世代) | 14nm | 4/8 | 35-91W | 100シリーズ | LGA 1151 | DDR4 | PCIe Gen 3.0 | 2015 |
| Kaby Lake (第7世代) | 14nm | 4/8 | 35-91W | 200シリーズ | LGA 1151 | DDR4 | PCIe Gen 3.0 | 2017 |
| Coffee Lake (第 8 世代) | 14nm | 6/12 | 35-95W | 300シリーズ | LGA 1151 | DDR4 | PCIe Gen 3.0 | 2017年 |
| Coffee Lake (第9世代) | 14nm | 8/16 | 35-95W | 300シリーズ | LGA 1151 | DDR4 | PCIe Gen 3.0 | 2018年 |
| Comet Lake (第 10 世代) | 14nm | 10/20 | 35-125W | 400シリーズ | LGA 1200 | DDR4 | PCIe Gen 3.0 | 2020年 |
| ロケット レイク (第 11 世代) | 14nm | 8/16 | 35-125W | 500シリーズ | LGA 1200 | DDR4 | PCIe Gen 4.0 | 2021年 |
| Alder Lake (第 12 世代) | 10nm (ESF) | 16/24 | TBA | 600 シリーズ | LGA 1700 | DDR5 | PCIe Gen 5.0 | 2021年 |
| Raptor Lake (第13世代) | 10nm (ESF) | 16/30? | TBA | 700 シリーズ | LGA 1700 | DDR5 | PCIe Gen 5.0 | 2022年 |
| Meteor Lake (第 14 世代) | 7nm (EUV) | TBA | TBA | 800 シリーズ? | LGA 1700 | DDR5 | PCIe Gen 5.0? | 2023 |
| Lunar Lake（15th Gen） | TBA | TBA | TBA | 900シリーズ? | DDR5 | PCIe Gen 5.0? | 2023年以降 |
