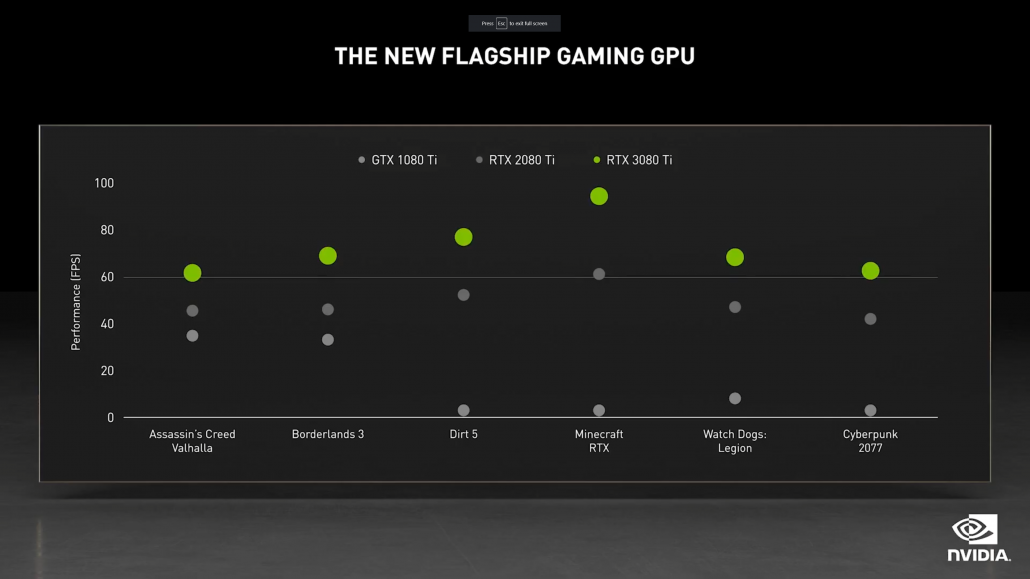

NVIDIA は、新しい Ampere ゲーミング フラグシップである GeForce RTX 3080 Ti を正式に発表しました。グラフィック カードは古い Ti モデルを置き換え、2080 Ti よりも最大 50% 高速なパフォーマンスを提供し、1080 Ti よりも 2 倍高いパフォーマンスを提供します。
NVIDIAがGeForceRTX 3080 Ti Ampereフラッグシップゲーミンググラフィックスカード、10,000コア以上、12 GBGDDR6メモリを$ 1199で発表

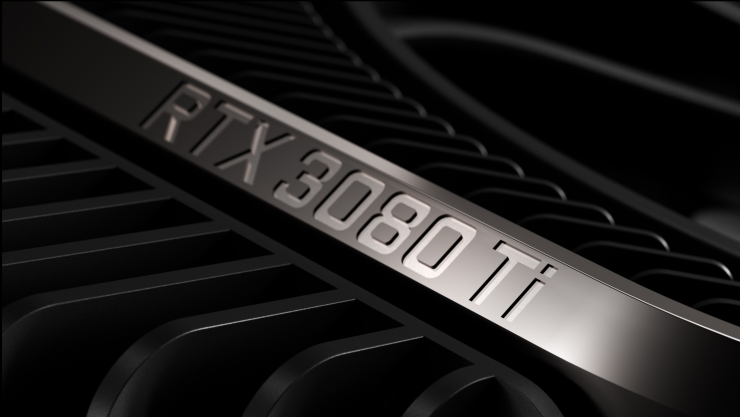

NVIDIA GeForce RTX 3080 Ti は、待ちに待ったグラフィック カードです。昨年の Ampere の発売以来、私たちはそれについて聞いていますが、今までカードを見ることはありませんでした。さて、いよいよ幕が上がり、待ちに待ったグラフィックスカードの動作が見られます。 NVIDIAは、RTX 3080Tiが4Kゲーム用の最速のグラフィックカードになることを目指していると述べています。
NVIDIA GeForce RTX 3080Tiグラフィックカードの仕様
NVIDIA の GeForce RTX 3080 Ti 12 GB FE (Founders Edition) グラフィックス カードは PG132-SKU18 PCB デザインと GA102-225-KD-A1 グラフィックス コアをフィーチャーする予定。 GA102-225 GPU も前回見たときから変更されており、合計 80 個の SM ユニット内に 10240 個の CUDA コアが搭載されます。 GPU は、1365 MHz ベースのクロック速度と 1665 MHz ブーストを特長とし、どちらも既存の GA102 GeForce RTX GPU よりも低速です。
メモリに関しては、カードは12GBのGDDR6Xメモリを備えています。 RTX 3090 の 19.5 Gbps の速度とは異なり、GeForce RTX 3080 Ti は、19 Gbps で RTX 3080 と同じメモリ速度を維持すると言われています。 12 GB のメモリを取得するため、NVIDIA GeForce RTX 3080 Ti は 384 ビットのバス インターフェイスを使用することになり、合計帯域幅は 912 GB/秒になります。したがって、以前の仕様よりも 8 GB の VRAM 削減が見られますが、バス インターフェイスが大きいほど、メモリ帯域幅が大きくなるはずです。
カードの TGP は350 ワットで RTX 3080 よりわずかに高く設定されています。これは、追加のコアに供給するために間違いなく必要なので、NVIDIA はここでクロックを少し最適化する必要があるかもしれません。パフォーマンスに関しては、グラフィック カードは RTX 3090と同じ速度ですが、メモリとLHRテクノロジーの半分が有効になっています。計算数に関しては、RTX 3080 Ti は 34 個のシェーダー TFLOP、67 個の RT-TFLOP、および 273 個の Tensor TFLOP (スパース性) を備えています。

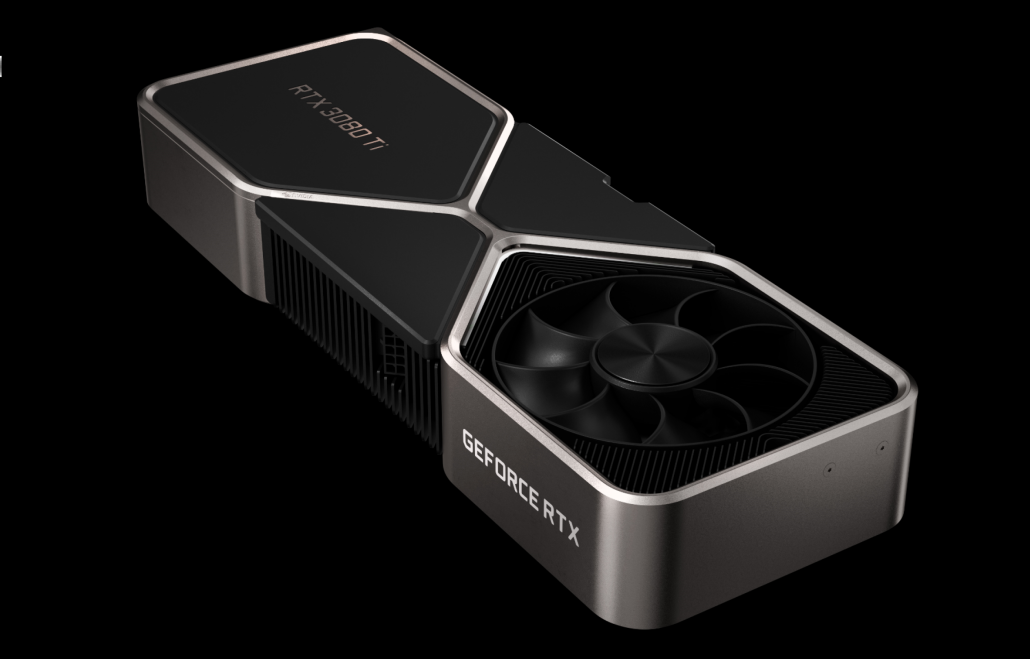

カードのデザインは、既存の NVIDIA GeForce RTX 3080 Founders Edition グラフィックス カードに似ています。 NVIDIA は、RTX 3090 のようなかさばる BFG 設計を採用せず、より標準的な 2 スロット FE フロースルー空冷設計を維持しました。カードは、単一の 12 ピン Microfit コネクタから電力を供給されます。ディスプレイ出力には、1 つの HDMI 2.1 および 3 つの DP 2.0 コネクタが含まれます。このカードは 6 月 2 日に 1199 米ドルで購入できるようになります。 NVIDIA ボード パートナーによって、いくつかのカスタム モデルが間もなく発表されることを期待してください。
NVIDIA GeForce RTX 30 シリーズ「Ampere」グラフィックス カードの仕様:
| グラフィックカード名 | NVIDIA GeForce RTX 3050 | NVIDIA GeForce RTX 3050 Ti | NVIDIA GeForce RTX 3060 | NVIDIA GeForce RTX 3060 Ti | NVIDIA GeForce RTX 3070 | NVIDIA GeForce RTX 3070 Ti | NVIDIA GeForce RTX 3080 | NVIDIA GeForce RTX 3080 Ti | NVIDIA GeForce RTX 3090 |
|---|---|---|---|---|---|---|---|---|---|
| GPU 名 | アンペア GA107 | アンペア GA107 | アンペア GA106-300 | アンペア GA104-200 | アンペア GA104-300 | アンペア GA104-400 | アンペア GA102-200 | アンペア GA102-225 | アンペア GA102-300 |
| Samsung 8nm | Samsung 8nm | Samsung 8nm | Samsung 8nm | Samsung 8nm | Samsung 8nm | サムスン 8nm | サムスン 8nm | ||
| ダイ サイズ | TBA | TBA | TBA | 395.2mm2 | 395.2mm2 | 395.2mm2 | 628.4mm2 | 628.4mm2 | 628.4mm2 |
| トランジスタ | TBA | TBA | TBA | 174億 | 174億 | 174億 | 280億 | 28 10億 | 280億 |
| CUDA コア | 2048? | 2560? | 3584 | 4864 | 5888 | 6144？ | 8704 | 10240 | 10496 |
| TMU/ROP | 64/40 | 80/48 | 112/64 | 152/80 | 184/96 | 192/104？ | 272/96 | 320/112 | 328/112 |
| Tensor/RT コア | 64/16 | 80/20 | 112/28 | 152/38 | 184/46 | 192/48? | 272/68 | 320/80 | 328/82 |
| ベース クロック | TBA | TBA | 1320 MHz | 1410 MHz | 1500 MHz | TBA | 1440 MHz | 1365MHz | 1400MHz |
| ブースト クロック | TBA | TBA | 1780 MHz | 1665 MHz | 1730 MHz | TBA | 1710 MHz | 1665MHz | 1700MHz |
| FP32 計算 | TBA | TBA | 12.7 TFLOP | 16.2 TFLOP | 20 TFLOP | TBA | 30 TFLOP | 未定 | 36 TFLOP |
| RT TFLOPs | TBA | TBA | 25.4TFLOP | 32.4TFLOP | 40 TFLOP | TBA | 58 TFLOP | 未定 | 69 TFLOP |
| Tensor-TOPs | TBA | TBA | 101 TOPs | 129.6 TOPs | 163 TOPs | TBA | 238 TOPs | TBA | 285 TOPs |
| 4 GB GDDR6？ | 12 GB GDDR6 | 8 GB GDDR6 | 8 GB GDDR6 | 8-16 GB GDDR6X？ | 10 GB GDDR6X | 12 GB GDDR6X | 24 GB GDDR6X | ||
| メモリバス | 128ビット | 128ビット | 192ビット | 256ビット | 256 ビット | 256 ビット | 320 ビット | 384ビット | 384ビット |
| メモリ速度 | TBA | TBA | 15 Gbps | 14 Gbps | 14Gbps | TBA | 19Gbps | 19Gbps | 19.5Gbps |
| 帯域幅 | TBA | TBA | 360 Gbps | 448 Gbps | 448Gbps | TBA | 760Gbps | 912 Gbps | 936Gbps |
| TGP | ~75W | ~100W | 170W | 200W | 220W | 250W? | 320W | 350W | 350W |
| 価格（MSRP/FE） | $ 149？ | $199? | $329 | $399 US | $499 US | $599 US? | $699 US | $999 US? | $1499 US |
| 2021年? | 2021年2月 | 2020年12月 | 2021年6月9日 | 2020年9月17日 | 2021年6月2日 | 2020年9月24日 |
