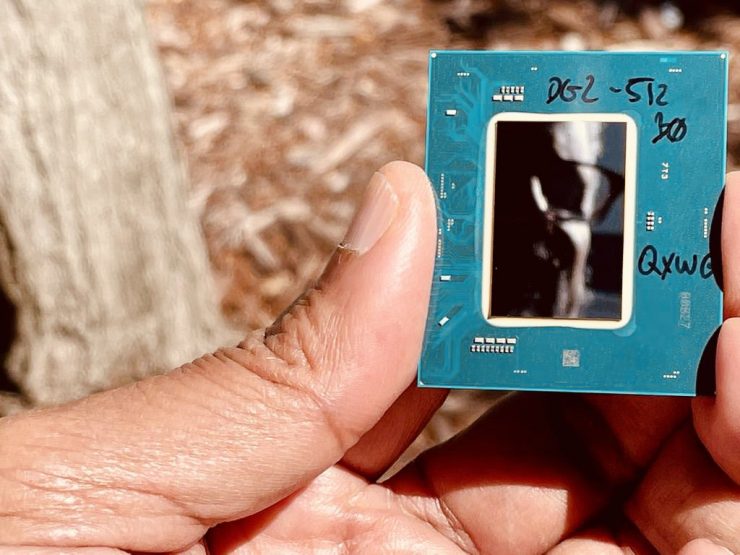

Xe-HPG グラフィック アーキテクチャに基づく Intel の DG2-512 GPU のダイ サイズは、Twitter の仲間である Locuza によって測定されました。ダイ ショットは 投稿 Intel のグラフィックス担当チーフ アーキテクト Raja Koduri が昨日、ツイートした。

Intel DG2-512 GPU のダイ サイズを測定、Xe-HPG アーキテクチャ ベースのチップは AMD RDNA 2 および NVIDIA Ampere GPU よりも大きい

Locuza によると、Intel DG2-512 GPU のサイズは約 396mm2 であり、AMD RDNA 2 および NVIDIA Ampere 製品よりも大きくなります。 Xe-HPG アーキテクチャ ベースのチップが主力製品かもしれませんが、パフォーマンスの点では、RTX 3080 および Radeon RX 6800 XT と競合するはずです。どちらの会社のフラッグシップ GPU よりも大きくはありませんが、ハイエンド GPU カテゴリ (Navi 22/GA104) を比較する場合、DG2-512 はわずかに大きいです。

Intel 10nm Alder Lake デスクトップ CPU が 2021 年のハロウィーン中に発売、新しい LGA 1700 ソケット マザーボードでサポートされる予定

DG2-512 GPU は、37.5mm x 43mm の BGA-2660 パッケージで提供されます。 NVIDIA の Ampere GA104 のサイズは 392mm2 です。つまり、DG2 チップのサイズは同等ですが、Navi 22 GPU のサイズは 336mm2 または約 60mm2 小さくなります。これはチップの最終的なダイ サイズではありませんが、非常に近いサイズでなければなりません。 NVIDIA はそのチップにテンソル コアとはるかに大きな RT/FP32 コアを搭載していますが、AMD RDNA 2 チップは CU および Infinity キャッシュごとに 1 つのレイ アクセラレータ ユニットを搭載しています。 Intel は、Xe-HPG GPU に搭載されたハードウェア アクセラレーション レイ トレーシング機能を搭載する予定であり、Raja からの最近のツイートでも、スーパーサンプリング技術を支援するハードウェア DL/ML 機能が指摘されているようです。

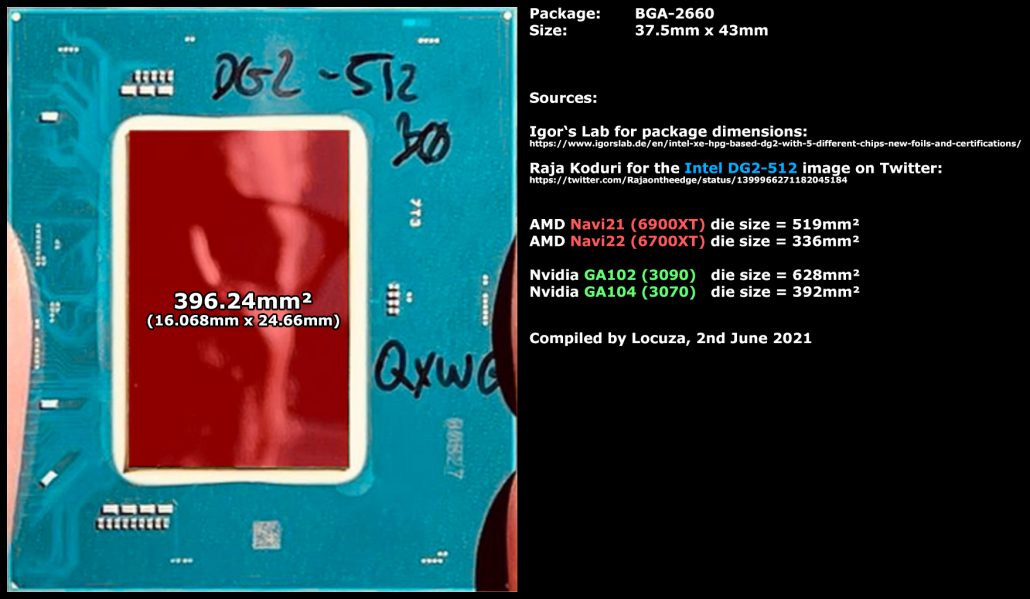

Intel Xe-HPG DG2-512 GPU ダイ サイズを測定。 (画像クレジット: Locuza)

Intel Xe-HPG DG2 512 EU ディスクリート ゲーミング グラフィックス カードの仕様

各 Xe-HPG ベースの DG2 GPU SKU は、全脂肪チップからいくつかの削減されたバリアントまで、さまざまな構成で提供されます。これは、NVIDIA の Ampere GA102-400、GA102-200 の命名規則、または AMD の Navi 21 XTX、Navi 21 XT、Navi 21 XL の命名規則に似ています。上位の DG2 512 EU バリアントには、これまでにリストされている構成が 1 つだけあり、4096 コア、256 ビット バス インターフェイス、および最大 16 GB GDDR6 メモリ (8 GB GDDR6 もリストされている) を備えた完全なダイを利用しています。需要と生産量に基づいて、インテルはこのフラッグシップ チップのバリエーションをさらに生産する可能性がありますが、現時点では確かなことは言えません。

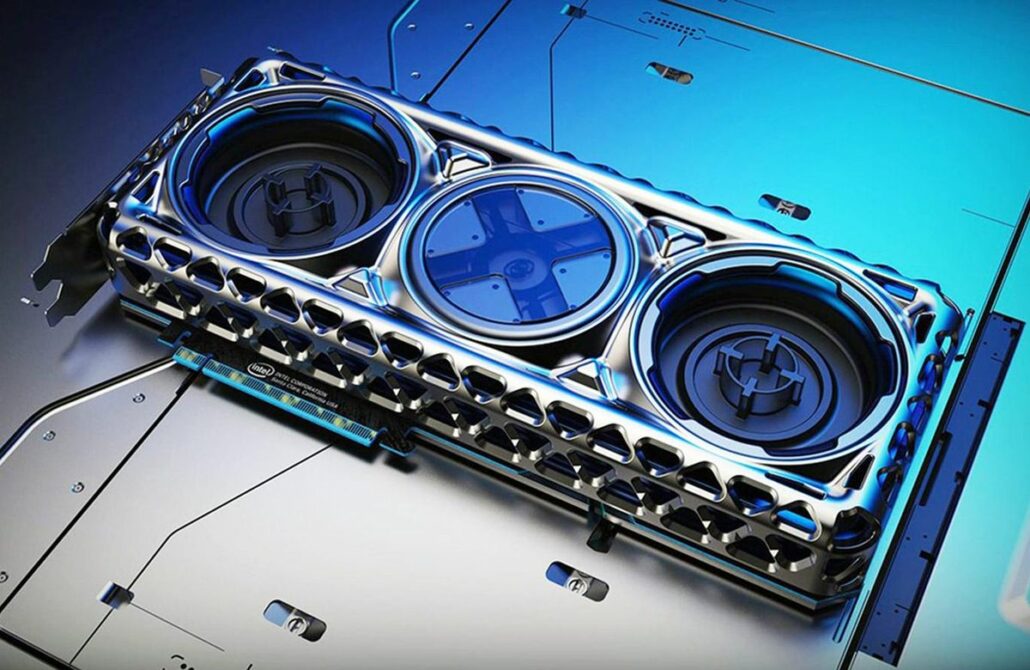

Intelの今後のXE GPUのコンセプト画像。

Xe-HPG DG2 512 EU チップは、最大 2.2 GHz のクロックを搭載することが提案されていますが、これらが平均クロックなのか最大ブースト クロックなのかはわかりません。また、Intel の最初の TDP ターゲットは 225 ~ 250W であったとされていますが、現在は約 275W に引き上げられています。 Intelがクロックをさらにプッシュしたい場合は、デュアル8ピンコネクタを備えた300Wのバリアントも期待できます.また、リークされた PCB と、ES Xe-HPG DG2 ベースのグラフィック カードの写真 ここで見ることができます

Intel が 512 EU または 4096 コアを搭載した Xe-HPG DG2 GPU を披露し、次世代ゲーミング グラフィックス カードに電力を供給

Intel Xe-HPG DG2 GPU ベースのディスクリート ゲーミング グラフィックス カードの仕様:

GPU バリアント GPU SKU 実行ユニット シェーディング ユニット (コア) メモリ容量 メモリ バス TGP
Xe-HPG 512EU DG2-512EU 512 EUs 4096 16/8 GB GDDR6 256-bit ~275W
Xe-HPG 384EU DG2-384EU 384 EU 3072 12/6 GB GDDR6 192ビット TBC
Xe-HPG 256EU DG2-384EU 256 EUs 2048 8/4 GB GDDR6 128ビット TBC
Xe-HPG 192EU DG2-384EU 192 EUs 1536 4 GB GDDR6 128 ビット TBC
Xe-HPG 128EU DG2-128EU 128 EU 1024 4 GB GDDR6 64 ビット TBC
Xe-HPG 96EU DG2-128EU 86 EU 768 4 GB GDDR6 64 ビット ~120W

Intel Xe-HPG DG2 512 EU ディスクリート ゲーミング グラフィックス カードのパフォーマンスと機能

繰り返しになりますが、これらは Xe-HPG アーキテクチャを利用するいくつかのバリアントのほんの一部です。 Intel DG2 GPU は、今年後半にデスクトップとモビリティの両方のデザインに登場し、外部のファウンドリ プロセス ノード、おそらく TSMC とその 6nm (N6) ノードに基づいていると噂されています。

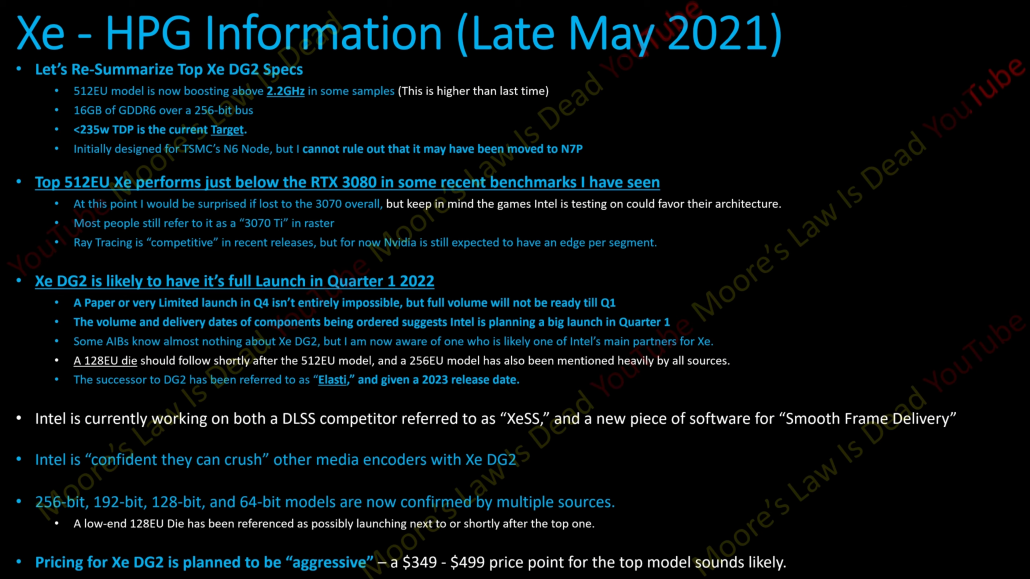

Intel Xe-HPG情報と噂の仕様。 (画像ソース: ムーアの法則は死んでいる)

それに加えて、いくつかのパフォーマンス目標も言及されており、フラグシップの Xe-HPG DG2 ディスクリート グラフィックス カードは、NVIDIA GeForce RTX 3080 に近いため、AMD Radeon RX 6800 XT にも近いはずです。 3DMark TimeSpy スコアはさまざまなサンプルに基づいて大きく異なり、最終的には RTX 2080 と RTX 3090 の間のどこかになります。パフォーマンス メトリックは、異なる構成の DG2 SKU の場合があります。

同社は非常に優れたドライバーを用意すると述べられていますが、それはカード自体のタイミングに依存します。インテルは 2 つのルートを進むことができます。ドライバーが成熟するようにラインを戻すか、早期にリリースしますが、それでも十分なサポートを提供しますが、 AMD の RDNA 2 と同様、他の機能が不足しています。同じ前線で、Intel は独自の「XeSS」ソリューションをライバルの DLSS および FSR に提供すると言われています。エンコーディングとプロシューマの機能も、Xe-HPG グラフィックス カードにとって非常に印象的です。 Intel はすでに、Xe-HPG アーキテクチャでのハードウェア アクセラレーション レイ トレーシング、サンプラー フィードバック、およびその他の DX12 Ultimate 機能のサポートを確認しています。

Intel Xe-HPG DG2 512 EU ディスクリート ゲーミング グラフィックス カードの入手可能性と価格

リーカーは、2021 年第 4 四半期または来年初めまで、カードの発売準備が整っていないと述べています (適切な入手可能性)。カードはまだ Intel 自身によって設計の微調整を受けているため、AIB はカードに関する適切な情報をまだ受け取っていません。プロシューマーのバリエーションも期待されていますが、2022 年まで準備ができていません。512 の EU SKU が最初にコンシューマー セグメントに向かい、その後すぐに 128 の EU SKU が続くようです。リーカーはまた、DG2 GPU の後継が Elasti’DG3’として知られ、2023 年にリリースされる予定であると述べています。2022 年第 1 四半期のリリースが示唆されており、ローンチ時にかなりの量が期待されます。

価格に関しては、ミッドレンジ カードの価格は約 200 ドルから 300 ドルになると予想されます。これは、Raja Koduri がゲームのスイート スポットであると考えているものです。ハイエンドのバリエーションの価格については言及されていませんが、ラインナップにはいくつかのバリエーションがあり、349 ドルから 499 ドルまでの積極的な価格設定が予定されています。来週の Intel の Computex 基調講演で、Xe-HPG DG2 GPU 搭載カードを垣間見ることができます。

Intel Xe-HPG DG2 GPU 仕様 (クレジット: イゴールの研究室)

<表>

SKU 1 SKU 2 SKU 3 SKU 4 SKU 5 パッケージの種類 BGA2660 BGA2660 BGA2660 未定 未定 サポートされているメモリ技術 GDDR6 GDDR6 GDDR6 GDDR6 GDDR6 メモリ速度 16Gbps 16Gbps 16Gbps 16Gbps 16Gbps インターフェース/バス 256ビット 192ビット 128ビット 64ビット 64ビット メモリサイズ (最大) 16GB 12GB 8GB 4GB 4GB スマート キャッシュ サイズ 16MB 16MB 8MB 未定 未定 グラフィックス実行ユニット (EU) 512 384 256 196 128 グラフィック頻度 (高) モバイル 1.1 GHz 600MHz 450MHz 未定 未定 グラフィック頻度 (ターボ) モバイル 1.8GHz 1.8GHz 1.4GHz 未定 未定 TDP モバイル (チップのみ)
100 100 100 未定 未定 TDP デスクトップ 未定 未定 未定 未定 未定
