AMD Navi 23 GPU
TechPowerUp 編集長「W1zzard」は昨日AMDから確認を受け取りましたNavi 23GPUには実際に64のROPがあります。以前のNavi22 GPUと同じように、 VideoCardz レポート。

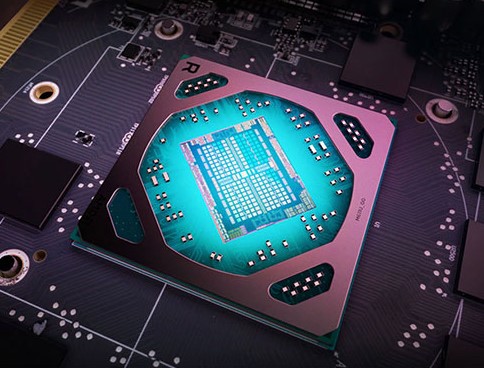

AMD Navi 23GPU。出典：TechPowerUp
AMDがNavi23GPUが現在RadeonRX 6600Mおよび他の3つの未リリースプロジェクトとして使用されていることを発表したほか、Elon Muskは、新しいGPUがテスラのモデルS情報およびエンターテインメントシステムに含まれていると述べています。 Sony Playstation5コンソールの処理能力に匹敵します。
この新しい情報により、 Navi 23ユニットだけでなく、RadeonのRX 6600M、Radeon Pro W6600（M）、およびRadeon RX 6600 XTGPUもあります。
TechPowerUpは、AMD Navi 23GPUの仕様を分析しています。
AMDのNavi23GPUはRDNA2.0アーキテクチャを使用し、TSMCで7nmの製造プロセスを使用して製造されています。ダイサイズは237mm²、トランジスタ数は11,060百万で、中型チップです。 Navi 23は、DirectX 12.0（機能レベル12_1）をサポートします。 GPUコンピューティングアプリケーションの場合、OpenCLバージョン2.1を使用できます。 2048のシェーディングユニット、128のテクスチャマッピングユニット、64のROPを備えています。 GPUには、32個のレイトレーシングアクセラレーションコアも含まれています。
Navi 23 GPUは、最大32 CU（計算ユニット）を使用します。発売される製品のどれも28CUしか使用しないことが確認されていないことを考えると、これは興味深いことです。
昨年9月、の
| Navi 10 | Navi 14 | Navi 12 | Navi 21 | Navi 22 | Navi 23 | Navi 31 | |
|---|---|---|---|---|---|---|---|
| num_se | 2 | 1 | 2 | 4 | 2 | 2 | 4 |
| num_cu_per_sh | 10 | 12 | 10 | 10 | 10 | 8 | 10 |
| num_sh_per_se | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| num_rb_per_se | 8 | 8 | 8 | 4 | 4 | 4 | 4 |
| num_tccs | 16 | 8 | 16 | 16 | 12 | 8 | 16 |
| num_gprs | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 |
| num_max_gs_thds | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| gs_table_depth | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| gsprim_buff_depth | 1792 | 1792 | 1792 | 1792 | 1792 | 1792 | 1792 |
| parameter_cache_depth | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 |
| double_offchip_lds_buffer | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| wave_size | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| max_waves_per_simd | 20 | 20 | 20 | 16 | 16 | 16 | 16 |
| max_scratch_slots_per_cu | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| lds_size | 64 | 64 | 64 | 64 | 64 | 64 | 64 |
| num_sc_per_sh | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| num_packer_per_sc | 2 | 2 | 2 | 4 | 4 | 4 | 4 |
| num_gl2a | N/A | N/A | 4 | 2 | 2 | 4 | |
| N/A | 10 | 10 | 8 | 10 | |||
| unknown1 | N/A | N/A | 16 | 12 | 8 | 16 | |
| N/A | 80 | 40 | 32 | 80 | |||
| num_cus（計算済み） | 24 | 40 | 80 | 40 | 32 | 80 |
<！-＃tablepress-1315キャッシュから->
VideoCardzの「WhyCry」は次のように述べています。
モバイルRadeonRX 6600Mと、デスクトップおよびモバイルワークステーションRadeon PRO W6600Mの両方に、1792ストリームプロセッサが搭載されています。そのことを念頭に置いて、FP32計算能力の10 TFLOPは、それらのGPUが90-100WTDP内で2.9GHzでピークに達することを意味するため、すでに十分に印象的です。
AMD Radeon RX6600シリーズの仕様。今月初めに詳細を投稿しました。
AMD Radeon RX 6000シリーズ「RDNA2」グラフィックカードのラインナップ：
| グラフィックスカード | AMD Radeon RX 6600 XT | AMD Radeon RX 6700 | AMD Radeon RX 6700 XT | AMD Radeon RX 6800 | AMD Radeon RX 6800 XT | AMD Radeon RX 6900 XT | AMD Radeon RX 6900XT液体冷却 | |
|---|---|---|---|---|---|---|---|---|
| GPU | Navi 23（XL？） | Navi 23（XT？） | Navi 22（XT？） | Navi 21 XL | Navi 21 XT | Navi 21 XTX | Navi 21 XTXH | |
| 7nm | 7nm | 7nm | 7nm | 7nm | 7nm | 7nm | >||
| 237mm2 | 336mm2 | 336mm2 | 520mm2 | 520mm2 | 520mm2 | 520mm2 | >||
| 32 | 36 | 40 | 60 | 72 | 80 | 80 | >||
| 2048 | 2304 | 2560 | 3840 | 4608 | 5120 | 5120 | >||
| TBA | TBA | TBA | 160/64 | 240/96 | 288/128 | 320/128 | 320/128 | |
| TBA | TBA | 2424 MHz | 1815 MHz | 2015 MHz | 2015 MHz | 2250 MHz | ||
| TBA | TBA | 2581 MHz | 2105 MHz | 2250 MHz | 2250 MHz | 2345 MHz | ||
| FP32TFLOPs | TBA | TBA | TBA | 13.21TFLOP | 16.17TFLOP | 20.74TFLOP | 23.04TFLOP | 24.01TFLOP |
| 12 GB GDDR6 + 96MBインフィニティキャッシュ | 16 GB GDDR6 + 128MBインフィニティキャッシュ | |||||||
| 192ビット | 256ビット | 256ビット | ||||||
| 16 Gbps？ | 16 Gbps？ | 16 Gbps | 16 Gbps | 16 Gbps | 16 Gbps | 18 Gbps | ||
| 256 GB/s？ | 384 GB/s | 384 GB/s | 512 GB/s | 512 GB/s | 512GB/秒 | |||
| TBA | 230W | 250W | 300W | 300W | 330W | |||
| TBA | TBA | $ 479米国 |
<！-＃tablepress-1336 from cache->
Navi 23 GPUや新しいGPUのドライバー情報に一般の人がアクセスできないため、 AMDがRadeonRX 6600XT GPUなどの新しいグラフィックカードに関する情報をリリースするまでは、依然として大量の推測と推測が必要です。しかし、Navi 23 GPUに関するこの新しい情報は、ソニーとマイクロソフトのホームコンソールの両方に電力を供給するRDNA2チップに関するほとんどの手がかりを確実に提供するのに役立ちます。
