Samsung Foundry は、改善された 3nm および 4nm チップ製造プロセスを 発表する予定です。”https://www.vlsisymposium.org/info.html”>6 月の VLSI シンポジウム 2023。このイベントは2023年6月11日から16日まで日本の京都で開催されます。チップ業界のイベント中に、韓国のチップメーカーは第2世代3nmプロセスと第4世代4nmプロセスについて詳しく説明します。
どちらの新しいプロセスも、より多くの顧客を獲得するのに役立つため、Samsung Foundry にとって重要です。 Exynos 2200およびSnapdragon 8 Gen 1チップセットの製造に使用された同社の4nmプロセスは、AppleのA16、Snapdragon 8 Gen 2、Dimensity 9000、およびNvidiaのチップセットの製造に使用されたTSMCの4nmプロセスほど効率的ではなかったため、多くの批判を受けました。 RTX 4000 シリーズの GPU。
Samsung Foundry の SF3 (3nm GAP) および SF4X (4nm EUV) プロセスを使用して製造されたチップにより、パフォーマンスと効率が向上しました
Samsung Foundry の SF3 チップ製造プロセスでは、 3nm GAP テクノロジー。これは、2022 年後半にチップを製造するために使用された SF3E プロセスの改良版です。新しいプロセスは、サムスンが MBCFET (マルチブリッジ チャネル フィールド) と呼ぶ、改良された Samsung の GAA (ゲート オール アラウンド) トランジスタに依存しています。エフェクトトランジスタ）。このノードはさらなる最適化を約束していますが、同社は第一世代の 3nm プロセスと直接比較していません。

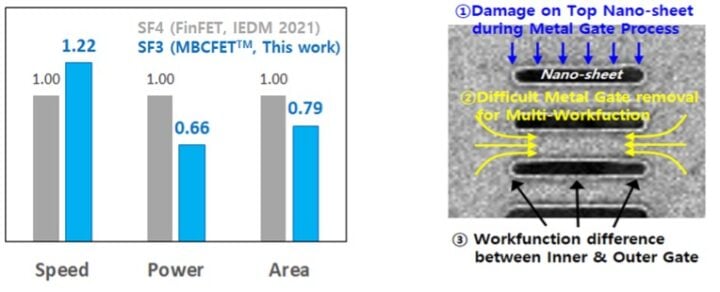

SF4 (4nm EUV LPP) と比較して、SF3 は同じ電力で 22% 高速、または同じクロック速度とトランジスタ数で 34% 電力効率が高いと言われています。また、ロジック領域で 21% 小型化されると言われています。長年、GAAプロセスの主な利点の1つは、同じ種類のセルでナノシートのチャネル幅が異なることだと言われてきたが、Samsung Foundryは同社のSF3プロセスがそれをサポートしていると述べている。これは、SF3E (第一世代 3nm プロセス) が完全にはサポートしていないことを意味している可能性があります。
Samsung の第 2 世代 3nm プロセスは、Exynos 2500 および Snapdragon 8 Gen 4 に使用できる可能性があります
通常、サムスンの第一世代のチップ製造プロセスは広く使用されていませんが、後の世代はさまざまなチップ企業によって使用されています。 Samsung Foundry の実績によれば、その第 2 世代 3nm チップ製造技術は、少なくとも 1 つの大手チップ顧客によって使用される可能性があります。一部の噂では、Exynos 2500 と Snapdragon 8 Gen 4 が SF3 プロセスを使用する可能性があると主張しています。
韓国企業の第 4 世代 4nm プロセスは、サーバー CPU や GPU などの高性能コンピューティング アプリケーションに使用するように設計されており、従来のものと比べてパフォーマンスが 10% 向上し、電力効率が 23% 向上しています。 SF4 (第 2 世代 4nm)。この新しいプロセスは、それぞれ 2024 年と 2025 年に利用可能になる TSMC の N4P (第 2 世代 4nm) および N4X (第 3 世代 4nm) ノードと競合します。
a>、Samsung Foundry の SF4X は、近年同社がハイパフォーマンス コンピューティングを念頭に置いて構築された最初のノードであり、これは顧客からの高い需要が期待されていることを意味している可能性があります。
