Giới thiệu
ASRock mô tả Velocita của nó là: “Được trang bị với hiệu suất vượt trội như cũng như sự xuất hiện không ngừng nghỉ. ” Velocita là một mục mới trong Phantom Trò chơi sê-ri.
“Velocita” dường như là một bảng tên hướng đến hiệu suất trong dòng Phantom Gaming. Đó là bảng tên mà tôi chưa từng thấy trước đây. Nhìn vào trang web của ASRock, sự tương tự gần nhất mà tôi có thể nghĩ ra là X570 PG Velocita giống như một chiếc ASUS ROG STRIX-E nếu tôi phải so sánh trực tiếp về giá cả/vị trí thị trường.
Hoàn toàn trung thực, hiệu suất không bị hạn chế thường có nghĩa là đắt tiền. Thực tế của vấn đề là bạn có xu hướng phải trả một khoản phí bảo hiểm khổng lồ cho những gì được coi là không khoan nhượng. Các nhà sản xuất bo mạch chủ luôn thỏa hiệp để đạt được những mức giá nhất định.
Điều đó đang được nói, có một số vị trí bạn có thể thỏa hiệp sẽ không ảnh hưởng đến hiệu suất. Công bằng mà nói, đây là bánh mì và bơ của ASRock. Biết cách thực hiện điều đó thực sự là cách ASRock thường có thể hạ gục các tên tuổi lớn khác trong ngành kinh doanh với các bộ tính năng tương tự. Làm đúng, và bạn có thể cung cấp một sản phẩm chắc chắn giúp tiết kiệm tiền của người tiêu dùng. Làm sai, và cuối cùng bạn sẽ nhận được thứ mà mọi người hối tiếc khi mua.
ASRock X570 PG Velocita
Tiếp thị trang web sử dụng các từ như “nhanh”, “bí ẩn” và “không thể đánh bại” để mô tả X570 PG Velocita. Nhanh chóng và không thể đánh bại là những thứ có ý nghĩa, mặc dù, “không thể đánh bại” có lẽ mang tính chủ quan cao trong bối cảnh này. “Bí ẩn” không phải là từ mà tôi thích được chọn để mô tả phần cứng. Tôi chắc chắn có điều gì đó bị mất trong bản dịch của bản dịch đó.
Tất cả những gì đang nói, ASRock X570 PG Velocita là bo mạch chủ socket AM4 dựa trên chipset X570 hỗ trợ DDR4, PCI-Express Gen 4.0, USB 3.x Gen 1 & 2, NVMe, M.2, v.v. Về giá cả khôn ngoan, bo mạch chủ có giá khoảng $ 270 tại thời điểm viết bài này, đặt nó đúng vào mức mà tôi sẽ coi là tầm trung của phân khúc cho bo mạch chủ máy tính để bàn phổ thông.
Đóng gói
Bao bì cho X570 PG Velocita là những gì chúng ta thường thấy từ ASRock. Một hộp mỏng bên ngoài và một hộp bên trong màu đen trơn. ASRock là nhà sản xuất duy nhất mà tôi từng thấy bảo vệ bo mạch chủ của mình bằng cách đóng gói bọt thông qua dây buộc zip. Đương nhiên, X570 PG Velocita được đóng gói theo cùng một cách. Các phụ kiện được lưu trữ trên một nắp bìa cứng ở phía trên bo mạch chủ. Mẫu của chúng tôi đến nơi còn nguyên vẹn với tất cả các phụ kiện đi kèm.
Bên trong hộp, bạn sẽ tìm thấy hướng dẫn cài đặt nhanh, đĩa CD hỗ trợ, cáp dữ liệu 4x SATA, ăng-ten Wi-Fi, vít và chân đế cho các khe cắm M.2.

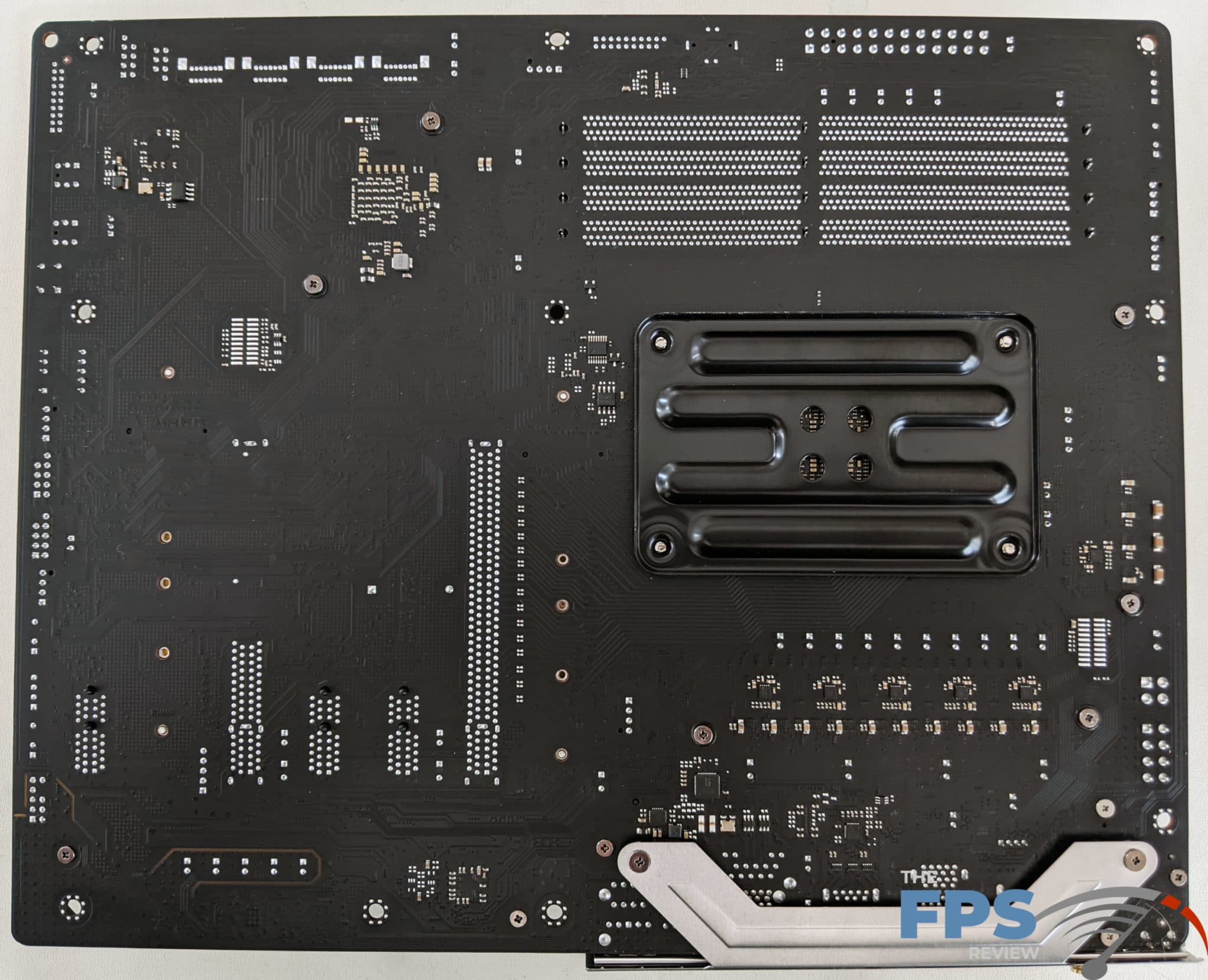

Cách bố trí và tính năng PCB của bo mạch chủ
ASRock X570 PG Velocita có những gì tôi cho là một bố cục gần như lý tưởng. Không có vấn đề gì lớn với bố trí khe cắm, vị trí cổng hoặc bất cứ thứ gì tương tự. Nếu tôi phải tiếp tục phàn nàn về cách bố trí, tôi muốn thấy đèn LED mã ĐĂNG được di chuyển đến một nơi khác, nhưng nó thực sự phụ thuộc vào số lượng thẻ mở rộng đã được cài đặt để biết điều đó có quan trọng hay không. Tuy nhiên, điều này thực sự sẽ chỉ xuất hiện trong cấu hình GPU kép, điều này không hữu ích vào những ngày này. Vị trí pin CMOS cũng không phải là lý tưởng, nhưng một lần nữa đây không phải là vấn đề lớn. Mọi thứ khác gần như hoàn hảo như tôi có thể tưởng tượng.
ASRock X570 PG Veloicta sử dụng vải thủy tinh mật độ cao và 2oz. đồng PCB. ASRock X570 PG Velocita có nguồn tích hợp, thiết lập lại và điều khiển CMOS xóa để ép xung và kiểm tra thông qua băng ghế thử nghiệm hoặc đơn giản là để thuận tiện khi làm việc bên trong khung hệ thống. Nó cũng có các tiêu đề LED RGB 4x. Hai là địa chỉ và hai là loại tiêu chuẩn. Có 6x đầu cắm quạt bao gồm đầu cắm quạt CPU và máy bơm nước chuyên dụng. Các đầu cắm quạt đều là đầu cắm 4 chân hỗ trợ các chế độ điều khiển DC và PWM.
Phân phối điện
ASRock X570 PG Velocita có tính năng triển khai nguồn 14 pha bao gồm 14 giai đoạn nguồn Vishay SIC654 trong cấu hình pha 14 + 2. Chúng được chỉ định cho mỗi 60A. Các tính năng này có tính năng bảo vệ quá dòng và bảo vệ nhiệt. Các pha được nhân đôi thông qua bộ đôi pha ISL6617A và sử dụng bộ điều khiển Renesas RAA 229004 PWM. Nó cũng sử dụng tụ điện Nichicon 12K Black.
Thiết kế công suất là những gì bạn sẽ gọi là tiêu chuẩn không có thật cho phân khúc. Nó không mạnh mẽ như một số tùy chọn mà chúng tôi đã thấy, ngay cả ở mức giá. Tuy nhiên, có thể lập luận rằng hầu hết mọi người mua ở mức giá này không nhất thiết phải cần các giai đoạn nguồn 90A và thiết kế 14 giai đoạn thực để đi kèm với nó. Nói chung là quá mức cần thiết và mặc dù không có quá mức cần thiết giống như giết người, nhưng nó thực sự không cần thiết ở đây. Thiết kế VRM của ASRock X570 PG Velocita đủ tốt cho phần lớn các trường hợp sử dụng và có thể hỗ trợ các CPU như Ryzen 9 5900X và 5950X một cách tương đối dễ dàng.
VRM được làm mát bằng các tấm tản nhiệt nhôm tương đối lớn được liên kết với một ống dẫn nhiệt. Các tấm tản nhiệt được làm tốt và có màu bạc/xám tôn thêm tính thẩm mỹ của bo mạch chủ. Nguồn cung cấp cho CPU được cung cấp thông qua đầu nối nguồn CPU 8 chân và 4 chân. Rõ ràng, đầu nối 4 chân phụ không thực sự cần thiết vì bản thân một đầu nối 8 chân duy nhất có thể hỗ trợ công suất lên đến 384watt.
Hỗ trợ bộ nhớ

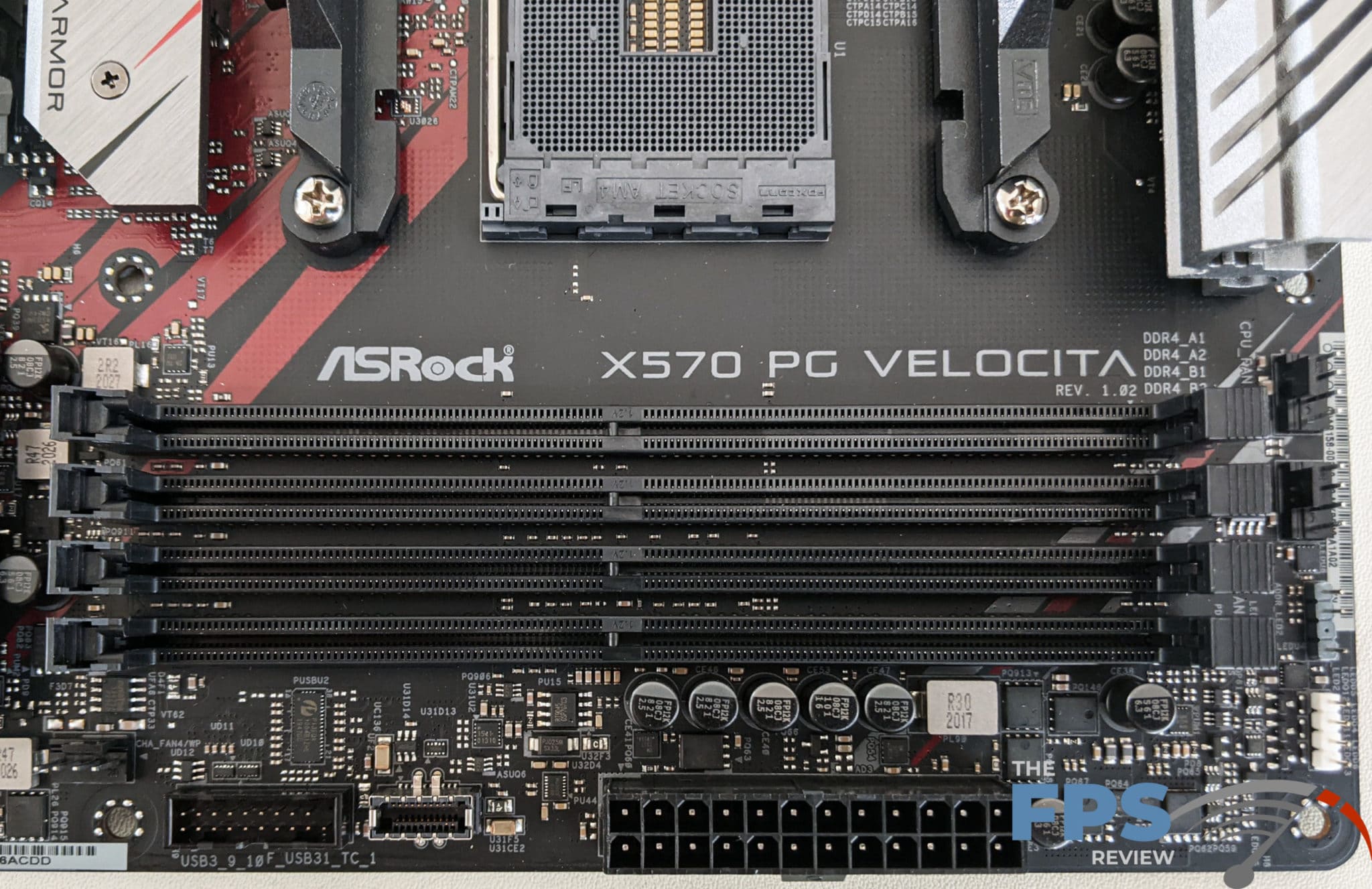

ASRock X570 PG Velocita có bốn khe cắm bộ nhớ DDR4 288 chân. Chúng sử dụng các tab khóa một mặt và vì lý do chính đáng là khoảng cách giữa các khe cắm bộ nhớ và khe cắm mở rộng PCI-Express chính hầu như không tồn tại. X570 PG Velocita hỗ trợ bộ nhớ DDR4 lên đến 128GB với tốc độ vượt quá DDR4 5000MHz thông qua ép xung.
ASRock chính thức hỗ trợ bộ nhớ ECC trên X570 PG Velocita và các khe cắm không được mã hóa màu để biểu thị hoạt động của chế độ bộ nhớ kênh đôi thích hợp. Rất ít bảng có mã màu nữa và khi có, nó thường rất tinh tế. Một số khe cắm trên một số bảng cũng có giá đỡ gia cố rõ ràng trên các khe cắm DIMM để hỗ trợ việc uốn tấm, nhưng X570 PG Velocita thì không.
Làm mát chipset
X570 PCH được làm mát thông qua quạt và tản nhiệt hoạt động. Giải pháp là cấu hình thấp để tránh các vấn đề về giải phóng mặt bằng với các khe cắm mở rộng. Tản nhiệt có lớp phủ bằng sợi carbon và lỗ thông hơi giả để phù hợp với chủ đề xe đua. Ở phía trước của chipset, có 6x cổng SATA góc phải và khóa. Ở bên trái của chipset là các nút nguồn, đặt lại và xóa CMOS trên bo mạch. Bộ tản nhiệt của chipset cũng kết hợp với nắp khe M.2 thứ hai, được tạo kiểu để trông tương tự, mặc dù nó bằng nhôm và không có lớp phủ đồ họa.
Trong quá trình thử nghiệm trên hai mẫu, chúng tôi nhận thấy việc làm mát chipset khá êm. Giống như các dịch vụ tương tự khác, chúng tôi nghe nói rằng việc làm mát chipset sẽ hoạt động ở POST trong thời gian ngắn, sau đó tắt hoặc chạy ở tốc độ rất thấp. Điều này thường giữ cho chipset ở khoảng 59-61c, đây là khoảng mà chúng ta thường thấy trên chipset X570.
Khe mở rộng
Theo tôi, cấu hình khe cắm mở rộng gần như hoàn hảo. Chủ yếu là vì nó đặt các khe M.2 nơi ổ SSD sẽ không bị GPU hoặc các loại thẻ mở rộng khác ngấm nhiệt. Ngoài ra còn có ít nhất một khe cắm PCI-Express x1 sẽ vẫn hữu ích ngay cả với hai GPU được cài đặt. Bạn cũng có thể có cái thứ hai tùy thuộc vào kích thước GPU của bạn.
Là một bo mạch chủ X570, các khe cắm PCI-Express đều tuân thủ Thế hệ 4.0. Chúng hỗ trợ cấu hình làn là x16/x0 và x8/x8. Cả hai khe cắm PCI-Express x16 đều được gia cố bằng khung thép giúp xử lý lực cắt và đối phó với trọng lượng của các GPU khổng lồ ngày nay. Kẹp lưu giữ kiểu mái chèo lớn cũng hỗ trợ việc lưu giữ cạc đồ họa, đồng thời vẫn đủ dễ thao tác, nếu bạn cần tháo GPU vào một lúc nào đó.
Mỗi khe cắm M.2 đều có một nắp gấp đôi như một bộ tản nhiệt và có một tấm tản nhiệt ở dưới cùng cho mục đích này. Khe cắm có nhãn “M2_1” hỗ trợ thiết bị loại PCIe/NVMe trong khi “M2_2” cũng hỗ trợ thiết bị loại SATA ngoài thiết bị PCIe/NVMe.
Bảng I/O phía sau

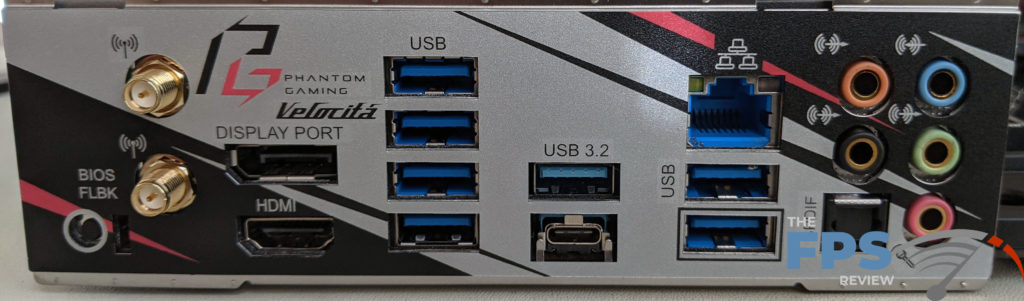

Bảng điều khiển I/O phía sau có đầy đủ các tùy chọn kết nối. ASRock cũng quyết định sử dụng tấm chắn I/O tích hợp cho X570 PG Velocita. Nó có tác phẩm nghệ thuật đồ họa ở mặt sau để giúp gắn với chủ đề thẩm mỹ chung của bảng. Điều quan trọng là màu chủ yếu là bạc, điều này làm cho các nhãn chữ màu đen cho các cổng thực sự nổi bật.
Các dấu hiệu trên mặt sau cũng rất tuyệt vời, với các cổng USB cụ thể được biểu thị bằng loại văn bản rõ ràng. Có sáu cổng USB 3.2 Gen 1 và hai cổng USB 3.2 Gen 2. Một trong số đó là Type-A, còn lại là Type-C. Bạn cũng sẽ tìm thấy một cổng LAN RJ-45, một cổng HDMI và một DisplayPort. Ngoài ra còn có giắc cắm âm thanh nổi mini 5x bắt buộc cho âm thanh analog và một đầu ra quang học duy nhất.
Ngoài ra còn có hai giắc cắm ăng-ten không dây, rất may là loại có ren lớn hơn mà tôi thích hơn các phích cắm siêu nhỏ. Cuối cùng, bạn sẽ tìm thấy một nút flashback BIOS và một cổng USB được đánh dấu để cho biết đâu là cổng thích hợp cho tính năng đó.
