Một bo mạch chủ Intel Z690 đời đầu có vẻ là một kiểu máy rất cao cấp đã được cho là đã được hình dung. Bo mạch chủ được thiết kế bởi một nhà sản xuất không xác định, có thiết kế rất sơ khai nhưng có vẻ như sẽ làm rung chuyển ổ cắm LGA 1700 sẽ hỗ trợ các CPU Alder Lake của intel.
Bo mạch chủ Intel Z690 được chụp ảnh lần đầu tiên? Rocks Thiết kế cao cấp với ổ cắm LGA 1700 & VRM 20 pha
Hình ảnh của bo mạch chủ này đã được đăng trên Diễn đàn Bilibili (qua @ davideneco25320 ). Các hình ảnh cho thấy những gì có vẻ như là một bo mạch chủ hỗ trợ chipset Intel Z690 nhưng trong một biến thể thiết kế ban đầu được thể hiện rõ ràng là thiếu tản nhiệt và ổ cắm gắn thích hợp trên miếng đệm LGA 1700. Nhưng chúng ta có một cái nhìn tổng quan về những gì bo mạch chủ Z690 cao cấp sẽ cung cấp về khả năng cung cấp và mở rộng điện năng.
Cạc đồ họa Intel Xe-HPG với GPU DG2 được đồn đoán sẽ ra mắt tại CES 2022

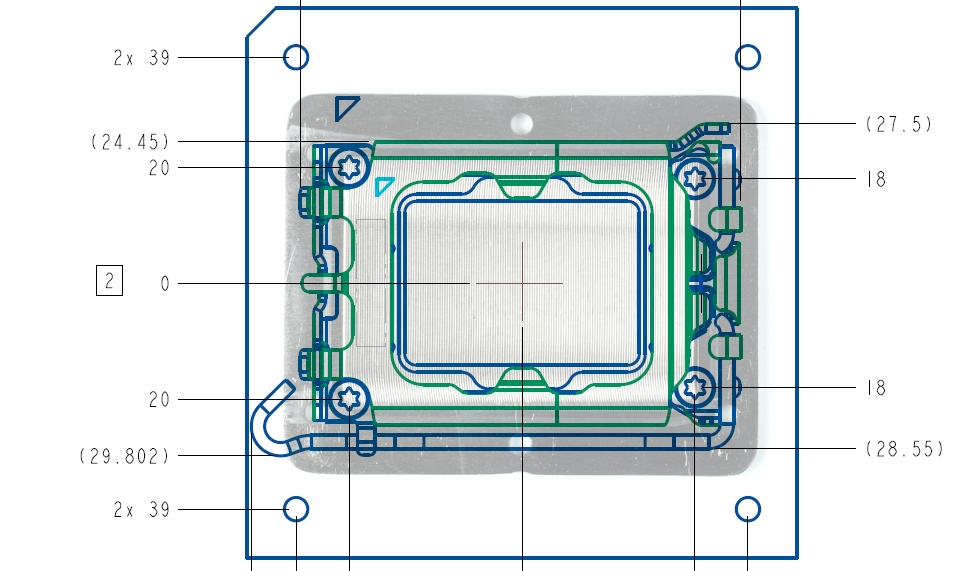

Intel đang sử dụng thiết kế không đối xứng vì các CPU Alder Lake không còn hình vuông nữa. Các CPU máy tính để bàn Alder Lake sẽ có gói 37,5×45,0mm và sẽ được hỗ trợ bởi ổ cắm’V0’mà chúng ta gọi là LGA 1700. Ổ cắm mới cũng thay đổi vị trí lắp thành lưới 78x78mm thay vì lưới 75x75mm. Chiều cao chữ Z cũng đã thay đổi thành 6,529mm so với 7,31mm trên các ổ cắm LGA 12 **/115 * trước đây.
Điều này sẽ dẫn đến hai thay đổi lớn, trước hết, bộ làm mát CPU sẽ phải được gắn đúng cách trên CPU. Điều này cần được xác nhận với nhà cung cấp trước khi cài đặt và thứ hai, giá đỡ mới và được làm mới cần phải được vận chuyển của các nhà sản xuất bộ làm mát để hỗ trợ Intel Alder Lake và LGA 1700.

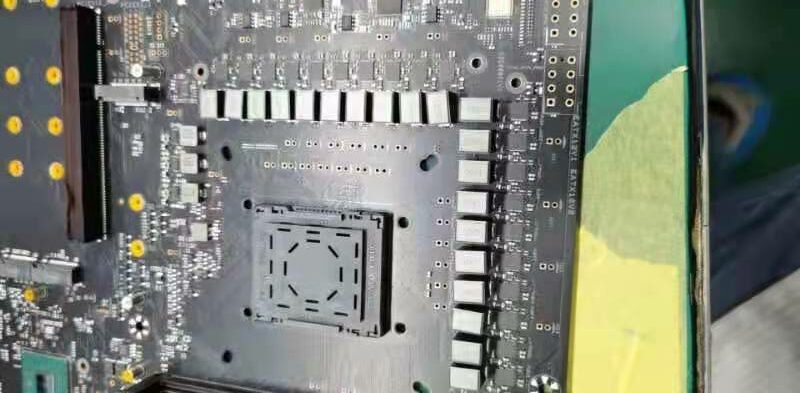

Bo mạch chủ Intel Z690 bị cáo buộc mang phân phối VRM 20 + 3 pha ấn tượng, xác nhận rằng đây là bo mạch chủ rất cao cấp với mức giá $ 500 US +. Bo mạch có cấu hình đầu nối 8 chân kép và có thể thấy ổ cắm LGA 1700 có các lỗ gắn mới cho bộ làm mát CPU.
Đối với IO, bo mạch chủ Intel Z690 có ít nhất ba khe cắm 2280 M.2 và chúng ta cũng có thể thấy một khe cắm PCIe x16 duy nhất mặc dù chúng tôi không thể xác nhận xem chúng đang chạy trên giao thức PCIe Thế hệ 4 hay Thế hệ 5. Có tin đồn rằng Intel có thể vội vàng bo mạch chủ Z690 của mình và bỏ lỡ thế hệ 5 cho CPU Alder Lake nhưng điều đó vẫn chưa được xác nhận. Đối với các tính năng khác, hầu như không thể nhìn thấy chipset Z690 và khe cắm DDR5 DIMM.
Intel Nền tảng 600-series sẽ bao gồm các SKU Z690, B660 và H610. Không có đề cập đến chipset máy trạm nhưng điều đó có thể xuất hiện sau này. Đối với sự ra mắt, SKU hàng đầu của Z690 sẽ là sản phẩm đầu tiên được tung ra thị trường và nhắm đến Q4 năm 2021. Đó cũng là lúc chúng ta có thể bắt đầu mong đợi thấy bộ nhớ DDR5 tại các cửa hàng bán lẻ. Mong đợi ra mắt nền tảng Alder Lake của Intel vào cuối tháng 10.
