Đánh giá bảng mạch mạng kép Gigabit Ethernet cho mô-đun máy tính Raspberry Pi 4: Phục vụ nhu cầu của bạn

Khi Raspberry Pi Compute Module 4 được phát hành vào cuối năm 2020, chúng tôi biết rằng nó được dành cho các dự án máy chủ nhúng. Bo mạch IO Mô-đun Máy tính chính thức có tất cả các kết nối, nhưng yếu tố hình thức khó xử cho thấy rằng nó không bao giờ được sử dụng trong một dự án. Để sử dụng cho dự án, chúng tôi cần các bo mạch của nhà cung cấp dịch vụ đặt riêng giúp phá vỡ các kết nối cần thiết.

Bảng mạch mang Ethernet Dual Gigabit của Seeed tương thích với tất cả các bo mạch Raspberry Pi Compute Module 4 và được thiết kế để tạo các thiết bị mạng, máy chủ tệp và ứng dụng bộ định tuyến phần mềm. Việc bao gồm USB 3.0 là một chất ngọt ngào cho những ai trong chúng ta mong muốn tạo ra các thiết bị lưu trữ lớn, tiêu thụ điện năng thấp dựa trên Raspberry Pi.

Thông số kỹ thuật bảng mạch mang Ethernet kép Gigabit đã xem

Sử dụng Bảng mạch mạng Gigabit Ethernet kép Seeed

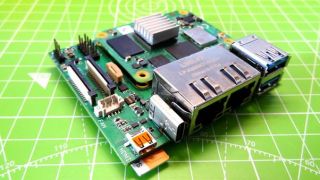

Được thiết kế cho tất cả các phiên bản của Mô-đun điện toán 4, Bảng mạch mạng Gigabit Ethernet kép của Seeed là một thiết bị nhỏ gọn và linh hoạt của bộ. Nó có các đầu nối cho Mô-đun điện toán Raspberry Pi 4, giữ CM4 tại chỗ. Đảm bảo rằng bạn kết nối CM4 đúng cách, để nó nằm ngang đầu bảng và không hơi treo qua một bên. Đặc điểm rõ ràng nhất của bo mạch là các cổng Gigabit Ethernet kép, LAN0 được kết nối với Gigabit Ethernet PHY trên CM4 (Broadcom BCM54210PE) và LAN1 được kết nối với Microchip LAN7800.

Cổng Broadcom Ethernet là được kích hoạt và sẵn sàng để sử dụng, trong khi cái kia yêu cầu một lượng nhỏ thiết lập từ thiết bị đầu cuối. Bên cạnh các cổng Ethernet là hai cổng USB 3.0, vâng, chúng tôi có cổng USB 3.0 trên CM4. Bo mạch IO mô-đun máy tính chính thức chỉ đi kèm với USB 2.0. Bảng mạch của Seeed có hai cổng USB 3.0 được tách ra từ giao diện PCIe của CM4.

Có thể thêm các cổng USB 3.0 bổ sung thông qua tiêu đề, nhưng bạn sẽ cần phải cung cấp cổng kết nối riêng cho tiêu đề. Chúng tôi đã kiểm tra tốc độ USB 3.0 bằng ổ USB 3 sang NVMe bên ngoài. Sao chép hình ảnh HĐH Raspberry Pi 2,9 GB từ NVMe sang eMMC của CM4 mất 1 phút 39 giây. Việc sao chép tệp trở lại ổ NVMe chỉ mất 35 giây, vì vậy chúng tôi tin tưởng rằng giao diện USB 3.0 đủ nhanh để xây dựng NAS của riêng bạn.

Ngay bên cạnh tiêu đề USB 3.0 là ba chân. PWR, GND và BOOT. Sử dụng dây nhảy, chúng ta có thể kết nối GND và BOOT để buộc CM4 vào chế độ khởi động USB cần thiết để cài đặt hệ điều hành vào flash eMMC được tìm thấy trên một số SKU CM4. Nếu bạn có Mô-đun Máy tính 4 Lite (không có eMMC) hoặc muốn khởi động từ micro SD thì có một khe cắm thẻ nhớ microSD ở mặt dưới của bo mạch (xem thẻ nhớ microSD tốt nhất cho Raspberry Pi ). Điều thú vị ở khe cắm này là chúng ta cần phải cắm ngược thẻ nhớ microSD, một điều khiến chúng ta mất cảnh giác.

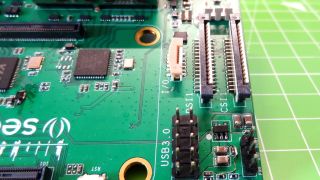

Có hai đầu nối flex phẳng trên bo mạch. Một dành cho Camera Raspberry Pi chính thức (CSI) và một dành cho màn hình chính thức (DSI). Chúng tôi đã thử nghiệm cả v1.3 và v2.0 của các camera chính thức với bảng và vấn đề đầu tiên chúng tôi gặp phải là hướng dẫn cài đặt có URL không chính xác. Chúng tôi đã lấy một giải pháp thay thế từ Kho lưu trữ Raspberry Pi Github và thử lại. Cài đặt thay thế hoạt động ở chỗ nó đã tải tệp xuống CM4 của chúng tôi nhưng ngay cả sau khi bật giao diện máy ảnh thông qua raspi-config và khởi động lại, chúng tôi không thể chụp ảnh bằng máy ảnh. Tất cả những gì chúng tôi thấy là thông báo lỗi cho biết không có camera.

Sau khi nói chuyện với Seeed và cài đặt hệ điều hành mới cho eMMC, lỗi vẫn còn. Có vẻ như đơn vị đánh giá của chúng tôi là một mẫu kỹ thuật cũ hơn có lỗi phần cứng. Một bản thay thế đang được gửi cho chúng tôi và chúng tôi sẽ cập nhật đánh giá sau khi nhận được. Chúng tôi không thể kiểm tra đầu nối DSI cho màn hình chính thức nhưng chúng tôi có thể kiểm tra đầu ra micro HDMI và thấy máy tính để bàn Hệ điều hành Raspberry Pi quen thuộc. Chúng tôi cũng không thể kiểm tra I/O FPC làm đứt sáu chân GPIO, 3v3 và GND thông qua đầu nối flex phẳng. Các chân bị hỏng bao gồm I2C và SPI.

Chúng tôi đã kết nối Bảng mạch mạng Gigabit Ethernet kép đã thấy với nguồn điện dự bị của chúng tôi và thấy rằng khi khởi động, nguồn điện đã rút xuống 5.1V ở 2.1A, sau đó được ổn định thành rút điện không tải 800mA ở 5.1V. Trong các bài kiểm tra stressberry của chúng tôi, chúng tôi đã thấy dòng điện tăng lên 1,1A và nhiệt độ dễ dàng vượt qua điểm tiết lưu nhiệt cứng 80 độ C khiến CPU giảm xuống 1 GHz. Để làm mát CM4, chúng tôi có đầu nối quạt JST bốn chân, tương thích với quạt bốn chân, nhưng hãy lưu ý rằng đây là đầu cắm mũi nhọn 1,25mm bốn chân và không phải là đầu nối quạt thông thường.

Các Trường hợp Sử dụng cho Bảng mạch Mạng mang Ethernet Dual Gigabit của Seeed

Các kết nối Gigabit Ethernet kép ngay lập tức gợi ý một dự án bộ định tuyến mềm và nếu bạn có bí quyết, điều này có thể được thực hiện tương đối dễ dàng với Hệ điều hành Raspberry Pi vì nó thực sự là Debian Linux. Chúng tôi cũng có thể sử dụng bo mạch này như một Raspberry Pi điển hình, chỉ cần không có GPIO.

Nếu chúng tôi đang tìm cách tạo hộp Pi-Hole DNS, NAS hoặc máy chủ phương tiện thì quy trình sẽ được đơn giản hóa rất nhiều bằng cách sử dụng Ăn kiêng-Pi. Diet-Pi là một bản phân phối nhẹ, dựa trên Debian, có một loạt menu dễ sử dụng giúp đơn giản hóa việc xây dựng các máy chủ DNS, tệp, web và phương tiện. Chúng tôi đã thử nghiệm Diet-Pi với Bảng mạch mạng mang Ethernet Dual Gigabit của Seeed và nó hoạt động rất tốt.

Bottom Line

Với $ 45 cộng với chi phí của Mô-đun Máy tính Raspberry Pi 4, Bảng mạch mạng Dual Gigabit Ethernet của Seeed là một giao dịch mua chuyên dụng cho những người muốn, hoặc nee d các đầu nối Gigabit kép cùng với USB 3.0.

Toàn bộ thiết lập có kích thước tương đương với Raspberry Pi 4, nhưng với Bảng mạch mạng Gigabit Ethernet kép của Seeed, chúng tôi mất GPIO. Nếu bạn muốn xây dựng các máy chủ hỗ trợ CM4, thì đây là ứng cử viên tốt nhất hiện tại. Nếu bạn muốn có trải nghiệm Raspberry Pi điển hình, hãy gắn bó với Raspberry Pi 4.
